Đơn vị quán tính sợi quang TDF72IMU0 chính xác cao với mức tiêu thụ năng lượng thấp và kích thước nhỏ cho phép đo động

Name: Đơn vị quán tính sợi quang TDF72IMU0 chính xác cao với mức tiêu thụ năng lượng thấp và kích thước nhỏ cho phép đo động
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF72IMU0
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF72IMU0

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: T/t, l/c

Bao bì tiêu chuẩn: Hộp carton

TDF72IMU0 Fiber Optic Inertial Unit.pdf

PDF

Tóm tắt sản phẩm

Đơn vị Trọng lực Sợi quang chính xác cao TDF72IMU0 Đơn vị quán tính sợi quang tiên tiến này có tính năng giảm rung 8 điểm, làm cho nó lý tưởng cho các ứng dụng có tác động và rung đáng kể.Xây dựng nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao, nó cung cấp phép đo năng động của thông tin chuyển đ...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Đơn vị đo quán tính bằng sợi quang

,

cảm biến IMU năng lượng thấp

,

Đơn vị quán tính chính xác cao

Không ổn định sai lệch (100s):

0,01 °/h

Không ổn định sai lệch (10 giây):

0,03 °/h

Nhiệt độ biến đổi độ lệch không ổn định:

0,05 °/h

Hệ số tỷ lệ nhiệt độ đầy đủ:

≤150ppm

Hệ số đi bộ ngẫu nhiên:

0,002 °/h

Phạm vi đầu vào:

400 °/s

Mô tả sản phẩm

Đơn vị Trọng lực Sợi quang chính xác cao TDF72IMU0

Đơn vị quán tính sợi quang tiên tiến này có tính năng giảm rung 8 điểm, làm cho nó lý tưởng cho các ứng dụng có tác động và rung đáng kể.Xây dựng nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao, nó cung cấp phép đo năng động của thông tin chuyển động góc và tuyến tính của tàu sân bay cho các nền tảng quốc phòng và hàng không vũ trụ khác nhau.

Các đặc điểm chính

Hệ thống giảm rung 8 điểm
Kích thước nhỏ gọn và thiết kế nhẹ
Hoạt động tiêu thụ năng lượng thấp
Khả năng đo chính xác cao
Thích hợp cho môi trường tác động cao, rung động cao
Tương thích với vũ khí nước / ngư lôi, mặt đất, trên không và các nền tảng tên lửa

Thông số kỹ thuật hiệu suất

Thành phần	Parameter	Thông số kỹ thuật	Chú ý
Hiệu suất quay vòng	Sự ổn định thiên vị bằng không (100s)	0.01°/h
	Sự ổn định thiên vị bằng không (10s)	00,03°/h
	Độ ổn định nhiệt độ biến số không thiên vị	00,05°/h
	Nhân tố thang đo nhiệt độ đầy đủ	≤ 150ppm
	Tỷ lệ đi ngẫu nhiên	0.002°/h
	Phạm vi đầu vào	400°/s
Hiệu suất máy tăng tốc	Sai số toàn diện hàng tháng	20μg
	Độ nhạy nhiệt độ thiên vị bằng không	20μg/°C
	Lỗi toàn diện hàng tháng theo hệ số thang đo	20 ppm
	Độ nhạy nhiệt độ của yếu tố thang đo	20ppm/°C
	Phạm vi đầu vào	±20g
Đặc điểm của đơn vị	Nhiệt độ hoạt động	-40°C-60°C
	Nhiệt độ lưu trữ	-45°C~70°C
	Nguồn cung cấp điện	18V36V ((DC)
	Tiêu thụ năng lượng ổn định	≤15W	Tiêu thụ năng lượng khởi động ≤ 25W

Giao diện điện

Đinh	Kết nối	Tên tín hiệu	Đặc điểm tín hiệu
1,2	Nguồn cung cấp điện bên ngoài	Cung cấp điện PCS tích cực	24V
3,4	PCS nguồn cung cấp điện mặt đất	Địa điểm điện
5	Khả năng phát ra tín hiệu 200Hz	IMU_TX1+	Dữ liệu đầu ra IMU dương tính
6		IMU_TX1-	Dữ liệu đầu ra IMU âm
9	Tín hiệu đồng bộ hóa	IMU_SYN+	tín hiệu đồng bộ IMU dương tính
10		IMU_SYN-	Tín hiệu đồng bộ IMU âm

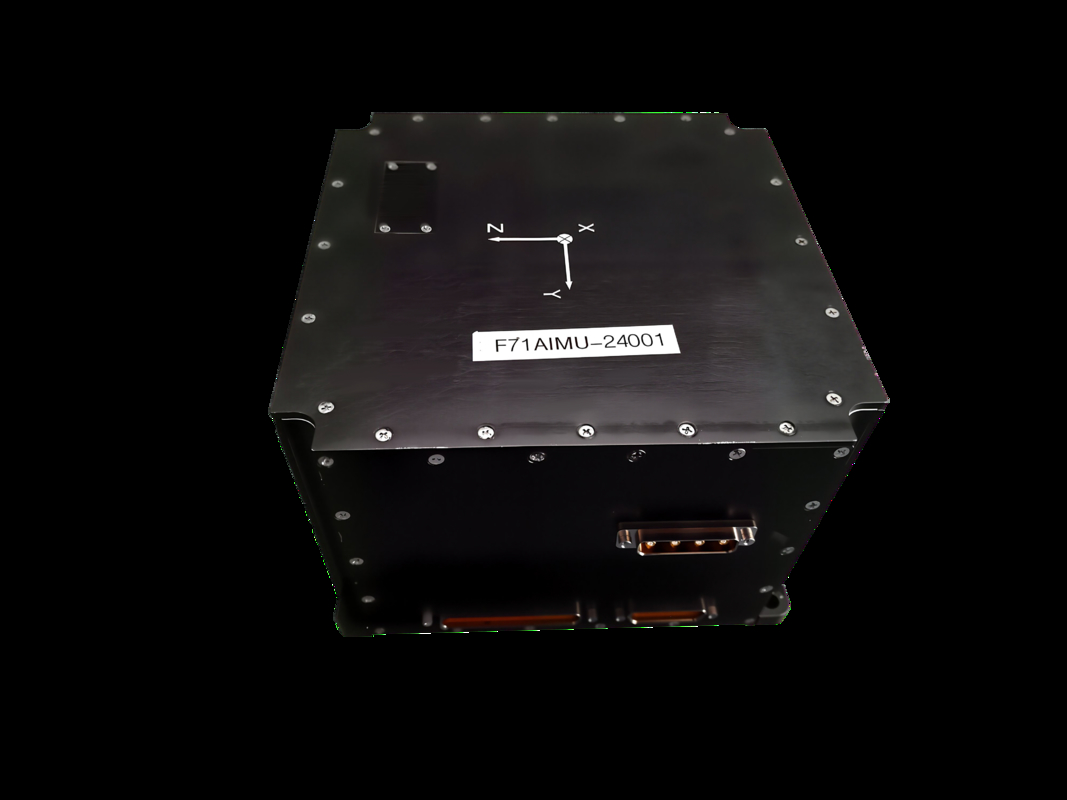

Cấu trúc

Đơn vị quán tính sợi quang TDF72IMU0 chính xác cao với mức tiêu thụ năng lượng thấp và kích thước nhỏ cho phép đo động 0
