Chất lượng Đơn vị quán tính sợi quang có kích thước nhỏ TDFG99IMU với độ chính xác cao và trọng lượng nhẹ cho phép đo động nhà máy sản xuất

Đơn vị quán tính sợi quang có kích thước nhỏ TDFG99IMU với độ chính xác cao và trọng lượng nhẹ cho phép đo động

Name: Đơn vị quán tính sợi quang có kích thước nhỏ TDFG99IMU với độ chính xác cao và trọng lượng nhẹ cho phép đo động
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG99IMU

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: L/C, T/T.

Bao bì tiêu chuẩn: Hộp carton

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Tóm tắt sản phẩm

Đơn vị quán tính sợi quang TDFG99IMU kích thước nhỏ Đơn vị quán tính sợi quang nhỏ gọn và nhẹ này cung cấp độ chính xác cao với mức tiêu thụ năng lượng thấp.Nó đảm bảo hiệu suất đáng tin cậy trong môi trường tác động và rung động caoLý tưởng cho các ứng dụng strapdown thuần túy, nó đáp ứng các yêu c...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Đơn vị quán tính sợi quang nhỏ

,

Cảm biến Imu chính xác cao

,

Đơn vị đo quán tính nhẹ

Không ổn định sai lệch (100s):

0,005 °/h

Không ổn định sai lệch (10 giây):

0,01 °/h

Nhiệt độ biến đổi độ lệch không ổn định:

0,02 °/h

Hệ số tỷ lệ nhiệt độ đầy đủ:

≤150ppm

Hệ số đi bộ ngẫu nhiên:

0,001 °/h

Phạm vi đầu vào:

400 °/s

Mô tả sản phẩm

Đơn vị quán tính sợi quang TDFG99IMU kích thước nhỏ

Đơn vị quán tính sợi quang nhỏ gọn và nhẹ này cung cấp độ chính xác cao với mức tiêu thụ năng lượng thấp.Nó đảm bảo hiệu suất đáng tin cậy trong môi trường tác động và rung động caoLý tưởng cho các ứng dụng strapdown thuần túy, nó đáp ứng các yêu cầu đòi hỏi của nền tảng không người lái thế hệ tiếp theo, hệ thống ngầm / ngư lôi, và đất liền, trên không,và các nền tảng vũ khí tên lửa đòi hỏi công nghệ quán tính nhỏ nhưng chính xác cao.

Các đặc điểm chính

Thiết kế nhỏ gọn, nhẹ với mức tiêu thụ năng lượng thấp
Công nghệ sợi quang chính xác cao
Dụng rung tám điểm cho môi trường tác động cao
Thích hợp cho các ứng dụng thắt chặt hoàn toàn
Đo động động của chuyển động góc và tuyến tính
Tương thích với các nền tảng không người lái thế hệ tiếp theo

Thông số kỹ thuật hiệu suất

Hiệu suất quay vòng

Chỉ số hiệu suất	Thông số kỹ thuật	Giá trị
Tính ổn định thiên vị bằng không (100s)	Sự ổn định thiên vị bằng không	00,005°/h
Tính ổn định thiên vị bằng không (10s)	Sự ổn định thiên vị bằng không	0.01°/h
Nhiệt độ biến đổi không thiên vị	Sự ổn định thiên vị bằng không	00,02°/h
Nhân tố quy mô	Nhân tố thang đo nhiệt độ đầy đủ	≤ 150ppm
Tỷ lệ đi bộ ngẫu nhiên	Các chỉ số khác	0.001°/h
Phạm vi đầu vào	Các chỉ số khác	400°/s

Hiệu suất máy tăng tốc

Chỉ số hiệu suất	Thông số kỹ thuật	Giá trị
Sai lệch Lỗi toàn diện hàng tháng	Chỉ số lệch	20μg
Độ nhạy nhiệt độ không thiên vị	Chỉ số không thiên vị	20μg/°C
Lỗi toàn diện hàng tháng	Nhân tố quy mô	20 ppm
Độ nhạy nhiệt độ của yếu tố thang đo	Nhân tố quy mô	20ppm/°C
Phạm vi đầu vào	Chỉ số phạm vi	±20g

Đặc điểm của đơn vị

Nhóm	Thông số kỹ thuật	Giá trị	Chú ý
Hiệu suất môi trường	Nhiệt độ hoạt động	-40°C-60°C
Hiệu suất môi trường	Nhiệt độ lưu trữ	-45°C~70°C
Yêu cầu chung	Cung cấp điện	18V36V ((DC)
Yêu cầu chung	Tiêu thụ điện ổn định	≤15W	Tiêu thụ năng lượng khởi động ≤ 25W

Giao diện điện

Đinh	Kết nối	Tên tín hiệu	Đặc điểm tín hiệu
39,40	Nguồn cung cấp điện bên ngoài	Cung cấp điện PCS tích cực	24V
41,42	Nguồn cung cấp điện bên ngoài	PCS nguồn cung cấp điện mặt đất	Địa điểm điện
5	Khả năng phát ra tín hiệu 200Hz	IMU_TX1+	Dữ liệu đầu ra IMU dương tính
6	Khả năng phát ra tín hiệu 200Hz	IMU_TX1-	Dữ liệu đầu ra IMU âm
9	Tín hiệu đồng bộ hóa	IMU_SYN+	tín hiệu đồng bộ IMU dương tính
10	Tín hiệu đồng bộ hóa	IMU_SYN-	Tín hiệu đồng bộ IMU âm

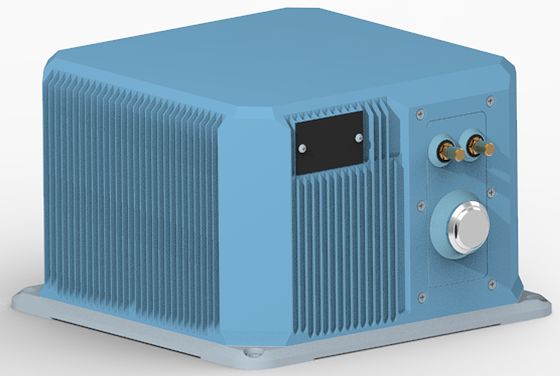

Sự xuất hiện và kích thước của cấu trúc

Đơn vị quán tính sợi quang có kích thước nhỏ TDFG99IMU với độ chính xác cao và trọng lượng nhẹ cho phép đo động 0
