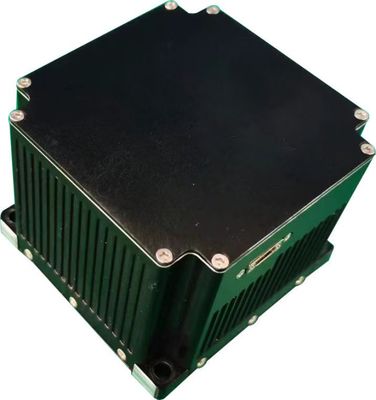

Đơn vị quán tính sợi quang TDF37IMU0 chính xác cao với chức năng đo động và ổn định Bias Zero 0,2 ° / h

Name: Đơn vị quán tính sợi quang TDF37IMU0 chính xác cao với chức năng đo động và ổn định Bias Zero 0,2 ° / h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF37IMU0

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: L/C, T/T.

Bao bì tiêu chuẩn: Hộp carton

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Tóm tắt sản phẩm

Đơn vị Trọng lực Sợi quang chính xác cao TDF37IMU0 Các đơn vị quán tính sợi quang cung cấp những lợi thế đáng kể bao gồm kích thước nhỏ gọn, thiết kế nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao.Những đơn vị này được thiết kế cho thiết kế hệ thống dây đai thuần túy, đáp ứng các yêu cầu đòi hỏi ...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Đơn vị đo quán tính bằng sợi quang

,

đo năng động IMU chính xác cao

,

TDF37IMU0 chức năng đơn vị quán tính

Không ổn định sai lệch (10 giây):

0,2 °/h

Tính ổn định độ lệch nhiệt độ biến đổi (100 giây):

0,5 °/h

0,5 °/h tỷ lệ phi tuyến tính:

20ppm

Hệ số đi bộ ngẫu nhiên:

0,02°/√h

Phạm vi đầu vào:

400 °/s

Mô tả sản phẩm

Đơn vị Trọng lực Sợi quang chính xác cao TDF37IMU0

Các đơn vị quán tính sợi quang cung cấp những lợi thế đáng kể bao gồm kích thước nhỏ gọn, thiết kế nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao.Những đơn vị này được thiết kế cho thiết kế hệ thống dây đai thuần túy, đáp ứng các yêu cầu đòi hỏi của các nền tảng không người lái hiện đại, vũ khí ngầm / ngư lôi, và các nền tảng vũ khí trên bộ, trên không và tên lửa khác nhau đòi hỏi yếu tố hình dạng nhỏ,Thiết bị đo lường quán tính chính xác cao với khả năng đo lường động cho thông tin chuyển động góc và tuyến tính của người mang.

Thông số kỹ thuật hiệu suất

Hiệu suất quay vòng

Dự án	Nội dung	Chỉ số
Chỉ số không thiên vị	Sự ổn định thiên vị bằng không (10s)	0.2°/h
	Độ ổn định không thiên vị ở nhiệt độ biến đổi (100s)	0.5°/h
Nhân tố quy mô	Không tuyến tính của yếu tố quy mô	≤ 20ppm
Các chỉ số khác	Tỷ lệ đi ngẫu nhiên	0.02°/√h
	Phạm vi đầu vào	400°/s

Hiệu suất máy tăng tốc

Dự án	Nội dung	Chỉ số
Chỉ số lệch	Không có sự lặp lại thiên vị	0.3mg
Chỉ số không thiên vị	Độ nhạy nhiệt độ thiên vị bằng không	50μg/°C
Nhân tố quy mô	Độ lặp lại theo yếu tố quy mô	300 ppm
	Độ nhạy nhiệt độ của yếu tố thang đo	20ppm/°C
Chỉ số phạm vi	Phạm vi đầu vào	±20g

Đặc điểm của đơn vị

Dự án	Nội dung	Chỉ số	Nhận xét
Hiệu suất môi trường	Nhiệt độ hoạt động	-40°C 65°C
	Nhiệt độ lưu trữ	-40°C-60°C
Yêu cầu chung	Nguồn cung cấp điện	18V36V ((DC)
	Tiêu thụ năng lượng ổn định	≤8W	Tiêu thụ năng lượng khởi động ≤ 15W

Giao diện điện

Đinh	Kết nối	Tên tín hiệu	Đặc điểm tín hiệu
1,2	Nguồn cung cấp điện bên ngoài	Cung cấp điện PCS	24V
3,4		Cung cấp điện PCS	Địa điểm điện
5	Khả năng phát ra tín hiệu 200Hz	IMU_TX1+	Dữ liệu đầu ra IMU dương tính
6		IMU_TX1-	Dữ liệu đầu ra IMU âm
9	Tín hiệu đồng bộ hóa	IMU_SYN+	tín hiệu đồng bộ IMU dương tính
10		IMU_SYN-	Tín hiệu đồng bộ IMU âm

Sự xuất hiện và kích thước của cấu trúc

Đơn vị quán tính sợi quang TDF37IMU0 chính xác cao với chức năng đo động và ổn định Bias Zero 0,2 ° / h 0
