Chất lượng Đơn vị quán tính sợi quang TDF61IMU0 chính xác cao kích thước nhỏ với mức tiêu thụ điện năng thấp cho các nền tảng vũ khí trên bộ và trên không nhà máy sản xuất

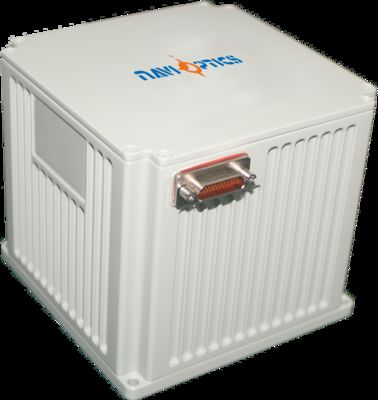

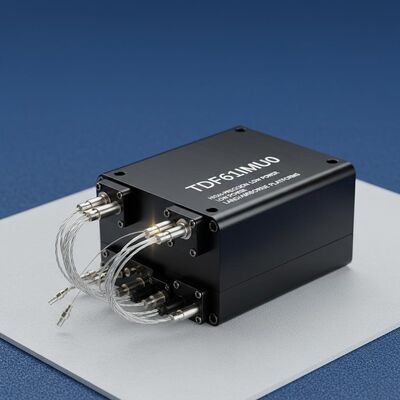

Đơn vị quán tính sợi quang TDF61IMU0 chính xác cao kích thước nhỏ với mức tiêu thụ điện năng thấp cho các nền tảng vũ khí trên bộ và trên không

Name: Đơn vị quán tính sợi quang TDF61IMU0 chính xác cao kích thước nhỏ với mức tiêu thụ điện năng thấp cho các nền tảng vũ khí trên bộ và trên không
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61IMU0
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF61IMU0

Nơi xuất xứ: Trung Quốc

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: L/C, T/T.

Bao bì tiêu chuẩn: Hộp carton

Tóm tắt sản phẩm

TDF61IMU0: IMU sợi quang nhỏ gọn có độ ổn định con quay hồi chuyển 0,03°/h và phạm vi gia tốc kế ±20g. Công suất thấp (15W), hoạt động từ -40oC đến 60oC. Lý tưởng cho các nền tảng vũ khí trên bộ/trên không đòi hỏi độ chính xác cao trong không gian tối thiểu.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Mô tả sản phẩm

Kích thước nhỏ và độ chính xác cao TDF61IMU0 Fiber Optic Inertial Unit

Được thiết kế để sử dụng trong các nền tảng vũ khí trên bộ và trên không, có kích thước nhỏ gọn và độ chính xác đặc biệt.

Tổng quan sản phẩm

Các đơn vị quán tính sợi quang cung cấp những lợi thế đáng kể bao gồm kích thước nhỏ, trọng lượng nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao.và cấu hình quán tính điều chế hai trục, làm cho chúng lý tưởng cho các nền tảng không người lái mới, vũ khí nước / ngư lôi và nền tảng vũ khí trên đất / trên không đòi hỏi phải nhỏ gọn,Thiết bị đo lường quán tính chính xác cao với khả năng đo chuyển động góc và tuyến tính năng động.

Thông số kỹ thuật hiệu suất

Các chỉ số hiệu suất quay vòng

Parameter	Thông số kỹ thuật	Giá trị
Tính ổn định thiên vị bằng không (100s)	Sự ổn định thiên vị bằng không	00,03°/h
Tính ổn định thiên vị bằng không (10s)	Sự ổn định thiên vị bằng không	00,05°/h
Nhiệt độ biến đổi không thiên vị	Sự ổn định thiên vị bằng không	0.1°/h
Nhân tố quy mô	Nhân tố thang đo nhiệt độ đầy đủ	≤ 150ppm
Tỷ lệ đi bộ ngẫu nhiên	Các chỉ số khác	0.003°/√h
Phạm vi đầu vào	Phạm vi đầu vào	600°/s

Các chỉ số hiệu suất máy tăng tốc

Parameter	Thông số kỹ thuật	Giá trị
Sai lệch Lỗi toàn diện hàng tháng	Chỉ số lệch	50μg
Độ nhạy nhiệt độ không thiên vị	Chỉ số thiên vị bằng không	50μg/°C
Lỗi toàn diện hàng tháng	Nhân tố quy mô	50ppm
Độ nhạy nhiệt độ của yếu tố thang đo	Nhân tố quy mô	50ppm/°C
Phạm vi đầu vào	Chỉ số phạm vi	±20g

Đặc điểm của toàn bộ máy

Parameter	Thông số kỹ thuật	Giá trị	Chú ý
Nhiệt độ hoạt động	Hiệu suất môi trường	-40°C-60°C
Nhiệt độ lưu trữ	Hiệu suất môi trường	-45°C~70°C
Cung cấp điện	Yêu cầu chung	18V36V ((DC)
Tiêu thụ điện ổn định	Yêu cầu chung	≤15W	Tiêu thụ năng lượng khởi động ≤ 25W

Giao diện điện

Giao diện điện bên ngoài bao gồm giao diện nguồn, giao diện truyền thông RS422 và giao diện Ethernet 100Mbps. Mô hình ổ cắm: J30JM-25ZKP43, mô hình phích phù hợp: J30J-25TJL.

Đinh	Kết nối	Tên tín hiệu	Đặc điểm tín hiệu
1,14	Nguồn cung cấp điện bên ngoài	Cung cấp điện PCS tích cực	24V
2,15	Nguồn cung cấp điện bên ngoài	PCS nguồn cung cấp điện mặt đất	Địa điểm điện
10	Khả năng phát ra tín hiệu 200Hz	IMU_TX1+	Dữ liệu đầu ra IMU dương tính
9	Khả năng phát ra tín hiệu 200Hz	IMU_TX1-	Dữ liệu đầu ra IMU âm
7	Tín hiệu đồng bộ hóa	IMU_SYN+	tín hiệu đồng bộ IMU dương tính
6	Tín hiệu đồng bộ hóa	IMU_SYN-	Tín hiệu đồng bộ IMU âm

Giao thức thông tin

RS422 cổng hàng loạt 1 đầu ra ba kênh thông tin tăng góc, ba kênh thông tin tăng tốc độ, thông tin đếm IO,và thông tin nhiệt độ ở tần số dữ liệu 200Hz (giá trị quan sát thô mà không có can thiệp được bù đắp cho lỗi)
RS422 cổng hàng loạt 2 đầu ra tín hiệu đồng bộ hóa thời gian tại thời gian lấy mẫu 1 (khu vực tăng giá trị đại diện cho thời gian lấy mẫu cảm biến quán tính)
Tín hiệu khác biệt RS422 với chiều rộng xung 10 ± 2μs
Khoảng thời gian tín hiệu lấy mẫu 5ms ± 20μs
Thời gian thiết lập mức độ cạnh tăng và cạnh giảm không quá 100ns
Truyền dữ liệu cổng hàng loạt 1 xảy ra 50μs sau khi phát xạ cạnh tăng

Giao thức dữ liệu đầu ra

Tỷ lệ Baud: 460800bps
Định dạng đầu ra: RS422, bit bắt đầu 1 bit, bit dừng 1 bit, bit dữ liệu 8 bit, không có tổng kiểm tra
Tần số dữ liệu: 200Hz
Tất cả các bit không xác định được điền bằng 0 theo mặc định
Khi truyền nhiều byte, byte thấp đi trước và byte cao đi sau

Số byte	Ý nghĩa	Loại dữ liệu	Chiều dài	Mô tả
1-4	Tiêu đề gói	Không ký int	4 byte	0x55,0x55,0x55,0x55,0x55
5-8	Số lượng gói	Không ký int	4 byte	Giá trị đếm nội bộ IMU
9-12	X dữ liệu gyroscope	Điểm nổi chính xác duy nhất	4 byte	biện pháp tuyến tính
12-16	Y dữ liệu gyroscope	Điểm nổi chính xác duy nhất	4 byte	biện pháp tuyến tính
16-20	Dữ liệu gyroscope Z	Điểm nổi chính xác duy nhất	4 byte	biện pháp tuyến tính
21-24	X dữ liệu máy tăng tốc	Điểm nổi chính xác duy nhất	4 byte	M/S
25-28	Y dữ liệu máy tăng tốc	Điểm nổi chính xác duy nhất	4 byte	M/S
29-32	Dữ liệu của máy đo gia tốc Z	Điểm nổi chính xác duy nhất	4 byte	M/S
33-34	X nhiệt độ máy đo gia tốc	Không ký int	2 byte	biện pháp tuyến tính
35	Đếm xung IO1	Không ký int	1 byte	-
36	Đếm xung IO2	Không ký int	1 byte	-
37	Vị trí của dấu hiệu	Không ký int	1 byte	-
38	Tổng kiểm tra	Không ký int	1 byte	Tổng số 1-37 byte

Lưu ý: Dữ liệu gyroscope về trục X, Y và trục Z là tăng góc, đo bằng độ. Dữ liệu về trục X, Y và Z là tăng tốc, đo bằng mét mỗi giây. Đơn vị nhiệt độ: độ,dương=(D33+D34 * 256) * 0.01, âm=(D33+D34 * 256-65536) * 0.01.

Kích thước

Kích thước:110mm * 110mm * 100mm (± 1mm, không bao gồm các đầu nối)
Kích thước của thiết bị:102mm * 102mm
Mở cổng:4- Φ 4,3mm
Trọng lượng:≤ 1,7kg
