TDF42IMU0 đơn vị trục trặc sợi quang nhỏ gọn và nhẹ với mức tiêu thụ năng lượng thấp và độ chính xác cao

Name: TDF42IMU0 đơn vị trục trặc sợi quang nhỏ gọn và nhẹ với mức tiêu thụ năng lượng thấp và độ chính xác cao
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU0
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF42IMU0

Nơi xuất xứ: Trung Quốc

Điều khoản thanh toán: , L/C, T/T.

Bao bì tiêu chuẩn: Hộp carton

Tóm tắt sản phẩm

TDF42IMU0 Đơn vị quán tính sợi quang Đơn vị quán tính sợi quang TDF42IMU0 cung cấp kích thước nhỏ gọn, cấu trúc nhẹ, tiêu thụ năng lượng thấp và hiệu suất chính xác cao.Được thiết kế cho các ứng dụng đòi hỏi với tác động và rung động đáng kể, đơn vị này là lý tưởng cho các phép đo quán tính nhỏ, ch...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Đơn vị quán tính sợi quang nhỏ gọn và nhẹ

,

Đơn vị đo quán tính tiêu thụ điện năng thấp

,

IMU có độ chính xác cao

Mô tả sản phẩm

TDF42IMU0 Đơn vị quán tính sợi quang

Đơn vị quán tính sợi quang TDF42IMU0 cung cấp kích thước nhỏ gọn, cấu trúc nhẹ, tiêu thụ năng lượng thấp và hiệu suất chính xác cao.Được thiết kế cho các ứng dụng đòi hỏi với tác động và rung động đáng kể, đơn vị này là lý tưởng cho các phép đo quán tính nhỏ, chính xác cao trong các hệ thống ngư lôi, vũ khí trên đất / trên không, nền tảng tên lửa và các kịch bản đo chuyển động động động khác.

Các đặc điểm chính

Kích thước nhỏ gọn: 115 * 94 * 50 mm (được dung sai ± 1 mm)
Xây dựng nhẹ: ≤ 0,85kg
Tiêu thụ năng lượng thấp: ≤12W hoạt động ổn định
Máy quay và máy đo tốc độ bằng sợi quang chính xác cao
Hiệu suất môi trường mạnh mẽ: hoạt động ở nhiệt độ từ -40 °C đến 60 °C
Giao diện liên lạc RS422 kép
Kết nối Ethernet 100Mbps

Thông số kỹ thuật hiệu suất

Hiệu suất quay vòng

Parameter	Thông số kỹ thuật	Giá trị
Tính ổn định thiên vị bằng không (100s)	Sự ổn định thiên vị bằng không	00,05°/h
Tính ổn định thiên vị bằng không (10s)	Sự ổn định thiên vị bằng không	0.1°/h
Nhiệt độ biến đổi không thiên vị	Sự ổn định	0.1°/h
Nhân tố quy mô	Nhân tố thang đo nhiệt độ đầy đủ	≤ 200 ppm
Tỷ lệ đi bộ ngẫu nhiên	Các chỉ số khác	0.01°/h
Phạm vi đầu vào	Đo tốc độ góc	400°/s

Hiệu suất máy tăng tốc

Parameter	Thông số kỹ thuật	Giá trị
Sai số tháng lệch	Lỗi toàn diện lệch	50μg
Độ nhạy nhiệt độ không thiên vị	Chỉ số thiên vị bằng không	50μg/°C
Lỗi hàng tháng của yếu tố thang đo	Lỗi toàn diện của yếu tố quy mô	50ppm
Độ nhạy nhiệt độ của yếu tố thang đo	Độ nhạy nhiệt độ của yếu tố thang đo	50ppm/°C
Phạm vi đầu vào	Đo tốc độ	±20g

Thông số kỹ thuật về môi trường và điện

Nhiệt độ hoạt động:-40°C đến 60°C

Nhiệt độ lưu trữ:-45°C đến 70°C

Nguồn cung cấp điện:18-36V DC

Tiêu thụ năng lượng ổn định:≤12W

Tiêu thụ năng lượng khởi động:≤25W

Giao diện điện

Giao diện điện bên ngoài bao gồm giao diện nguồn, giao diện truyền thông RS422 và giao diện Ethernet 100Mbps. Mô hình ổ cắm: J30JM-25ZKP43, mô hình phích phù hợp: J30J-25TJL.

Đinh	Kết nối	Tên tín hiệu	Đặc điểm tín hiệu
1,14	Nguồn cung cấp điện bên ngoài	Cung cấp điện PCS tích cực	24V
2,15	PCS nguồn cung cấp điện mặt đất	Địa điểm điện	-
10	Khả năng phát ra tín hiệu 200Hz	IMU_TX1+	Dữ liệu đầu ra IMU dương tính
9	Khả năng phát ra tín hiệu 200Hz	IMU_TX1-	Dữ liệu đầu ra IMU âm
7	Tín hiệu đồng bộ hóa	IMU_SYN+	tín hiệu đồng bộ IMU dương tính
6	Tín hiệu đồng bộ hóa	IMU_SYN-	Tín hiệu đồng bộ IMU âm

Giao thức thông tin

RS422 cổng hàng loạt 1 đầu ra ba kênh thông tin tăng góc, ba kênh thông tin tăng tốc, thông tin đếm IO và thông tin nhiệt độ ở tần số dữ liệu 200Hz.RS422 cổng hàng loạt 2 đầu ra tín hiệu đồng bộ hóa thời gian với các đặc điểm thời gian chính xác.

Giao thức dữ liệu đầu ra

Tỷ lệ Baud:460800bps

Định dạng đầu ra:RS422, 1 bit bắt đầu, 1 bit dừng, 8 bit dữ liệu, không có tổng kiểm tra

Tần số dữ liệu:200Hz

CN	Ý nghĩa	Loại dữ liệu	Chiều dài	Mô tả
1-4	Packet Header	không ký int	4 byte	0x55,0x55,0x55,0x55,0x55
5-8	Số lượng gói	không ký int	4 byte	Giá trị đếm nội bộ IMU
9-12	X Dữ liệu quạt	Điểm nổi chính xác duy nhất	4 byte	Tăng góc (độ)
13-16	Y Dữ liệu quạt	Điểm nổi chính xác duy nhất	4 byte	Tăng góc (độ)
17-20	Z Dữ liệu quạt	Điểm nổi chính xác duy nhất	4 byte	Tăng góc (độ)
21-24	X Dữ liệu máy tăng tốc	Điểm nổi chính xác duy nhất	4 byte	Tăng tốc độ (m/s)
25-28	Y Dữ liệu máy tăng tốc	Điểm nổi chính xác duy nhất	4 byte	Tăng tốc độ (m/s)
29-32	Z Dữ liệu máy tăng tốc	Điểm nổi chính xác duy nhất	4 byte	Tăng tốc độ (m/s)
33-34	X Nhiệt độ máy gia tốc	không ký int	2 byte	Đo nhiệt độ
35	Đếm nhịp tim	không ký int	1 byte	-
36	Đếm nhịp tim	không ký int	1 byte	-
37	Vị trí của dấu hiệu	không ký int	1 byte	-
38	Tổng kiểm tra	không ký int	1 byte	Tổng số byte 1-37

Lưu ý:X, Y, và Z-axis dữ liệu gyroscope đại diện cho tăng góc đo bằng độ. X, Y, và Z-axis dữ liệu máy gia tốc đại diện cho tăng tốc đo bằng mét mỗi giây. Đơn vị nhiệt độ:độ, được tính là dương=(D33+D34*256) *0.01, âm=(D33+D34*256-65536) *0.01.

Kích thước vật lý

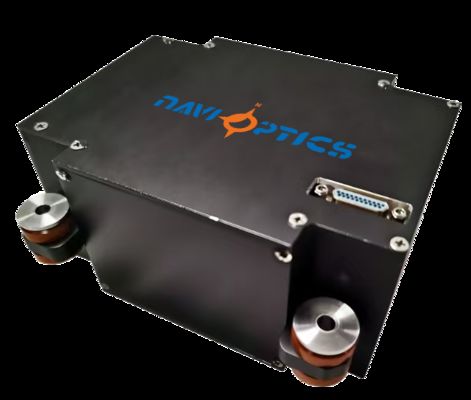

TDF42IMU0 đơn vị trục trặc sợi quang nhỏ gọn và nhẹ với mức tiêu thụ năng lượng thấp và độ chính xác cao 0

Kích thước:115 * 94 * 50 mm (sự khoan dung ± 1 mm, không bao gồm các đầu nối)

Trọng lượng:≤ 0,85kg
