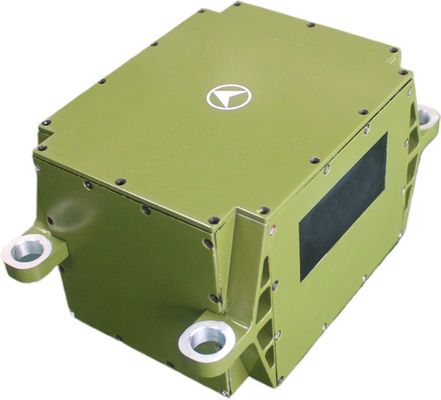

Đơn vị quán tính laser TDL45IMU độ chính xác cao có kích thước nhỏ cho môi trường va chạm và rung động lớn

Name: Đơn vị quán tính laser TDL45IMU độ chính xác cao có kích thước nhỏ cho môi trường va chạm và rung động lớn
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDL45IMU

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: L/C, T/T.

Bao bì tiêu chuẩn: Hộp carton

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Tóm tắt sản phẩm

Đơn vị Trọng lực Laser TDL45IMU Cỡ nhỏ Độ chính xác cao Đơn vị quán tính laser nhỏ gọn này cung cấp hiệu suất đặc biệt với kích thước nhỏ, trọng lượng nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao.nó chịu được tác động lớn, môi trường rung động cao và hỗ trợ thiết kế dây đai tinh khiết cho các n...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Đơn vị quán tính TDL45IMU chính xác cao nhỏ

,

Đơn vị quán tính laser chống va chạm lớn

,

Đơn vị đo IMU chống rung lớn

Không ổn định sai lệch (100s):

0,01 °/h

Khả năng lặp lại không sai lệch:

0,005 °/h

Hệ số tỷ lệ nhiệt độ đầy đủ:

5ppm

Hệ số đi bộ ngẫu nhiên:

0,002 °/h

Phạm vi đầu vào:

400 °/s

Mô tả sản phẩm

Đơn vị Trọng lực Laser TDL45IMU Cỡ nhỏ Độ chính xác cao

Đơn vị quán tính laser nhỏ gọn này cung cấp hiệu suất đặc biệt với kích thước nhỏ, trọng lượng nhẹ, tiêu thụ năng lượng thấp và độ chính xác cao.nó chịu được tác động lớn, môi trường rung động cao và hỗ trợ thiết kế dây đai tinh khiết cho các nền tảng không người lái và hệ thống vũ khí khác nhau.

Tổng quan sản phẩm

Được thiết kế cho các ứng dụng đòi hỏi, TDL45IMU cung cấp phép đo động lực của chuyển động góc và thông tin chuyển động tuyến tính.trên không, và các nền tảng vũ khí tên lửa đòi hỏi điều hướng quán tính nhỏ gọn, chính xác cao.

Thông số kỹ thuật hiệu suất

Hiệu suất quay vòng

Parameter	Thông số kỹ thuật	Giá trị
Tính ổn định thiên vị bằng không (100s)	Chỉ số không thiên vị	0.01°/h
Không có sự thiên vị lặp lại		00,005°/h
Nhân tố thang đo nhiệt độ đầy đủ	Nhân tố quy mô	≤5ppm
Tỷ lệ đi bộ ngẫu nhiên	Các chỉ số khác	0.002°/h
Phạm vi đầu vào		400°/s

Hiệu suất máy tăng tốc

Parameter	Thông số kỹ thuật	Giá trị
Sai lệch Lỗi toàn diện hàng tháng	Chỉ số lệch	20μg
Độ nhạy nhiệt độ không thiên vị	Chỉ số không thiên vị	20μg/°C
Lỗi toàn diện hàng tháng	Nhân tố quy mô	20 ppm
Độ nhạy nhiệt độ của yếu tố thang đo		20ppm/°C
Phạm vi đầu vào	Chỉ số phạm vi	±20g

Thông số kỹ thuật chung và môi trường

Parameter	Thông số kỹ thuật	Giá trị	Chú ý
Nhiệt độ hoạt động	Hiệu suất môi trường	-40°C-60°C
Nhiệt độ lưu trữ		-45°C~70°C
Cung cấp điện	Yêu cầu chung	18V36V ((DC)
Tiêu thụ điện ổn định		≤20W	Tiêu thụ năng lượng khởi động ≤ 25W

Giao diện điện

Đinh	Kết nối	Tên tín hiệu	Đặc điểm tín hiệu
1,12	Nguồn cung cấp điện bên ngoài	Cung cấp điện PCS tích cực	24V
2,13		PCS nguồn cung cấp điện mặt đất	Địa điểm điện
3	Khả năng phát ra tín hiệu 200Hz	IMU_TX1+	Dữ liệu đầu ra IMU dương tính
14		IMU_TX1-	Dữ liệu đầu ra IMU âm
6	Tín hiệu đồng bộ hóa	IMU_SYN+	tín hiệu đồng bộ IMU dương tính
17		IMU_SYN-	Tín hiệu đồng bộ IMU âm

Sự xuất hiện và kích thước của cấu trúc

Đơn vị quán tính laser TDL45IMU độ chính xác cao có kích thước nhỏ cho môi trường va chạm và rung động lớn 0
