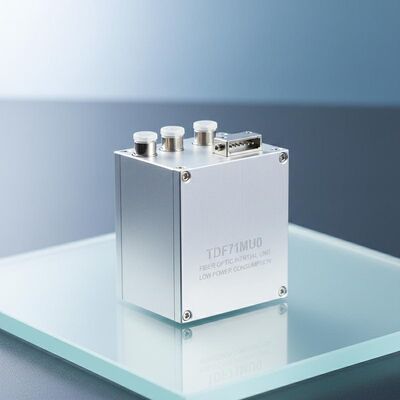

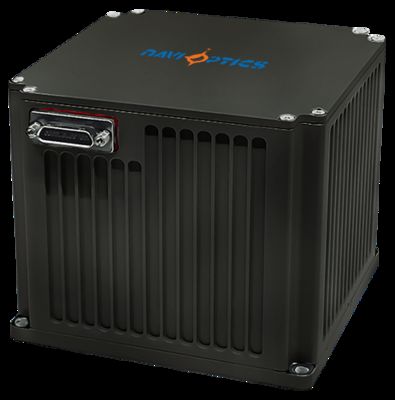

Kích thước nhỏ, trọng lượng nhẹ TDF71IMU0 Đơn vị quán tính sợi quang với mức tiêu thụ năng lượng thấp

Kích thước nhỏ, trọng lượng nhẹ TDF71IMU0 Đơn vị quán tính sợi quang với mức tiêu thụ năng lượng thấp

Các đặc điểm chính
Tên thương hiệu: NAVI OPTICS
Số mô hình: TDF71IMU0
Nơi xuất xứ: Trung Quốc
Số lượng đặt hàng tối thiểu: Một bộ
Điều khoản thanh toán: L/C, T/T.
Bao bì tiêu chuẩn: Hộp carton

Tóm tắt sản phẩm

Bộ quán tính sợi quang TDF71IMU0: nhỏ gọn (130×130×110mm), nhẹ (2,2kg), công suất thấp (15W). Độ chính xác cao: độ ổn định con quay hồi chuyển 0,01°/h, sai số gia tốc 20μg. Hoạt động từ -40oC đến 60oC, lý tưởng cho các hệ thống không người lái và bệ tên lửa.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

Mô tả sản phẩm
Kích thước nhỏ Trọng lượng nhẹ TDF71IMU0 Đơn vị quán tính sợi quang
Đơn vị quán tính bằng sợi quang với mức tiêu thụ năng lượng thấp, được thiết kế cho các nền tảng không người lái, vũ khí nước / ngư lôi và mặt đất, trên không,và các nền tảng vũ khí tên lửa đòi hỏi kích thước nhỏ và đo độ trật tự chính xác cao.
Thông số kỹ thuật hiệu suất
Hiệu suất quay vòng
ParameterThông số kỹ thuậtGiá trịChú ý
Tính ổn định thiên vị bằng không (100s)0.01°/h
Tính ổn định thiên vị bằng không (10s)00,03°/h
Nhiệt độ biến đổi không thiên vị00,05°/h
Nhân tố thang đo nhiệt độ đầy đủ≤ 150ppm
Tỷ lệ đi bộ ngẫu nhiên0.002°/√h
Phạm vi đầu vào400°/s
Hiệu suất máy tăng tốc
ParameterThông số kỹ thuậtGiá trịChú ý
Sai số tháng lệch20μg
Độ nhạy nhiệt độ không thiên vị20μg/°C
Lỗi hàng tháng của yếu tố thang đo20 ppm
Độ nhạy nhiệt độ của yếu tố thang đo20ppm/°C
Phạm vi đầu vào±20g
Đặc điểm của đơn vị
ParameterThông số kỹ thuậtGiá trịChú ý
Nhiệt độ hoạt động-40°C đến 60°C
Nhiệt độ lưu trữ-45°C đến 70°C
Cung cấp điện18-36V DC
Tiêu thụ điện ổn định≤15WKhởi động: ≤25W
Các giao thức truyền thông
Giao diện gỡ lỗi toàn cầu với tốc độ baud 460800, 8 bit dữ liệu, 1 bit dừng, không có tổng kiểm tra, truyền từ thứ tự thấp đến cao.
BytesNội dung tin nhắnLoạiChú ý
1-2Frame Headerchar0x5A,0x54
3Độ dài khung hìnhchar0x1E
4ID khung hìnhchar0x04
5-8Số khung hìnhint200Hz tích lũy
9-11X Khả năng phát ra từ máy tăng tốcchar*3Lưu ý 1
12-14Y Khả năng phát ra của máy tăng tốcchar*3
15-17Z Khả năng phát ra từ máy tăng tốcchar*3
18-20X Gyroscope Outputchar*3Lưu ý 2
21-23Y Gyroscope Outputchar*3
24-26Z Gyroscope Outputchar*3
27Dự trữchar
28-31Dự trữint
32-33Dự trữngắn
34Tổng kiểm traTổng số byte 4-33
Giao diện điện
Giao diện bên ngoài bao gồm nguồn, truyền thông RS422 và Ethernet 100Mbps. Mô hình ổ cắm: J30JM-37ZKP, phích phù hợp: J30J-37TJL.
ĐinhKết nốiTên tín hiệuĐặc điểm tín hiệu
1,2Nguồn điện bên ngoàiCung cấp điện PCS tích cực24V
3,4PCS Power Supply GroundĐịa điểm điện
5Điểm phát tín hiệu 200HzIMU_TX1+Dữ liệu đầu ra IMU dương tính
6IMU_TX1-Dữ liệu đầu ra IMU âm
9Tín hiệu đồng bộIMU_SYN+tín hiệu đồng bộ IMU dương tính
10IMU_SYN-Tín hiệu đồng bộ IMU âm
Kích thước
Kích thước nhỏ, trọng lượng nhẹ TDF71IMU0 Đơn vị quán tính sợi quang với mức tiêu thụ năng lượng thấp 0
  • Kích thước: 130mm * 130mm * 110mm (± 1mm, không bao gồm các đầu nối)
  • Kích thước cài đặt: 120mm * 120mm
  • Mở cổng: 4-Φ5.3mm
  • Trọng lượng: ≤ 2,2kg
