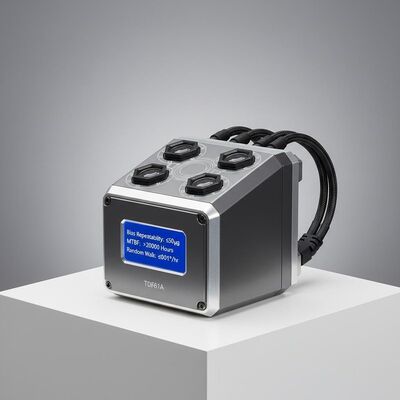

Chất lượng TDF61A Hệ thống điều hướng quán tính Gyro Optical trên không với ≤50μg Bias Repeatability, >20000 giờ MTBF và ≤0.01°/√hr Random Walk cho điều hướng hàng không nhà máy sản xuất

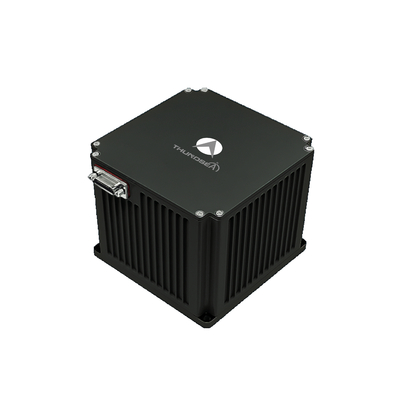

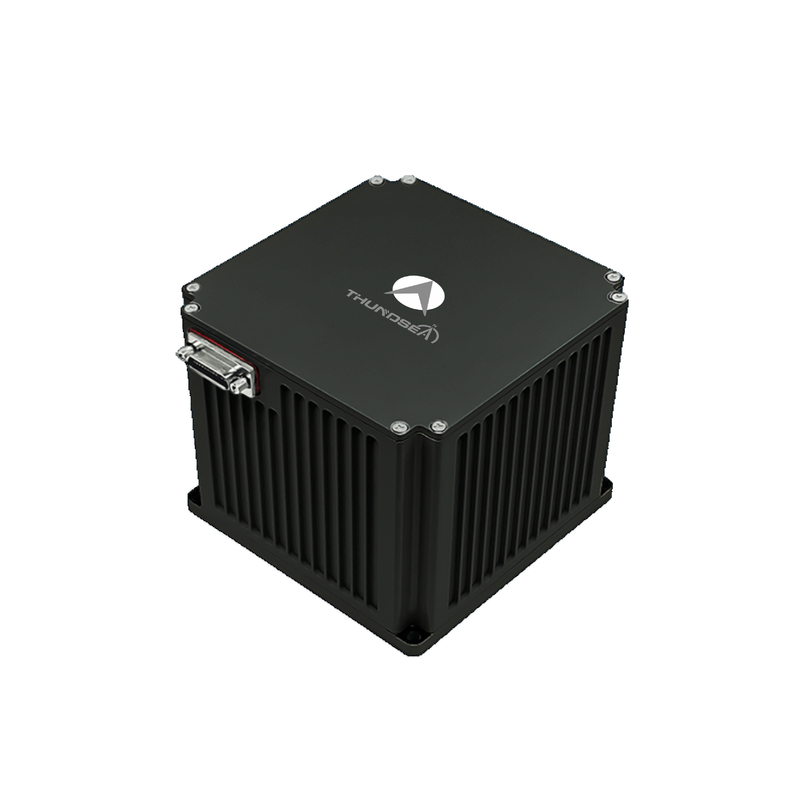

TDF61A Hệ thống điều hướng quán tính Gyro Optical trên không với ≤50μg Bias Repeatability, >20000 giờ MTBF và ≤0.01°/√hr Random Walk cho điều hướng hàng không

Name: TDF61A Hệ thống điều hướng quán tính Gyro Optical trên không với ≤50μg Bias Repeatability, >20000 giờ MTBF và ≤0.01°/√hr Random Walk cho điều hướng hàng không
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF61A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Điều khoản thanh toán: L/C,T/T

Bao bì tiêu chuẩn: Hộp hộp

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển quang học trên không TDF61A INS mang lại độ chính xác vị trí ≤4nm/h với phản ứng tổng hợp đa cảm biến. Có MTBF hơn 20.000 giờ, hoạt động ở -40°C đến 60°C và hỗ trợ căn chỉnh mặt đất/trong khi bay cho các máy bay không người lái cánh cố định/cánh quay.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

hệ thống định vị quán tính hàng không

,

Hàng không quang học Gyro Inertial Navigation

Lặp lại tháng sai:

≤50μg

Độ chính xác của yếu tố quy mô tháng:

500ppm

Độ lặp lại sai lệch:

≤0,3°/h

Độ chính xác của yếu tố tỷ lệ:

500ppm

đi bộ ngẫu nhiên:

≤0,01 °/√hr

Rung:

20~2000Hz,6.06g

MTBF:

＞20000 giờ

Mô tả sản phẩm

Hàng không điều hướng TDF61A Hàng không quang học Gyro Inertial điều hướng

Hệ thống định vị quán tính vòng quay quang học trên không TDF61A sử dụng vòng quay quang học và máy đo tốc độ thạch anh như các thành phần cảm biến cốt lõi,hoạt động theo kiến trúc điều hướng gắn dây hoặc điều chỉnh ditherPhần mềm nhúng tốc độ cao xử lý dữ liệu cảm biến trong thời gian thực để cung cấp đầu ra định vị và định hướng liên tục.Hệ thống này tích hợp nhiều nguồn định vị bao gồm tín hiệu vệ tinh GNSS, quan sát trên trời, đo độ cao khí quyển, các trợ giúp dẫn đường vô tuyến và đo đường bằng thị giác dựa trên các yêu cầu của nhiệm vụ.

Các lĩnh vực ứng dụng

Thích hợp cho UAV cánh cố định, UAV cánh xoay và phương tiện bay chuyên dụng.

Đặc điểm hiệu suất

Có khả năng sắp xếp trên các nền tảng rung động trên mặt đất và sắp xếp trong chuyến bay
Hỗ trợ chuyển đổi giữa tự sắp xếp, sắp xếp cơ sở di chuyển và sắp xếp chuyển giao
Phối hợp đa cảm biến kết hợp dữ liệu vệ tinh, thiên văn, độ cao, vô tuyến và định vị trực quan
Chức năng phát hiện lỗi và báo động hệ thống

Thông số kỹ thuật

Loại
Mô hình	TDF61A
Đồng hồ tăng tốc
Tính lặp lại thiên vị	≤ 50μg
Độ chính xác của yếu tố quy mô	≤ 500 ppm
Gyro
Tính lặp lại thiên vị	≤0,3°/h
Độ chính xác của yếu tố quy mô	≤ 500 ppm
Đi bộ ngẫu nhiên	≤0,01°/√hr
Hiệu suất điều hướng
Độ chính xác vị trí (Inertial tinh khiết)	≤4nm/1h
Độ chính xác vị trí (INS/GNSS)	Tốt hơn độ chính xác của vệ tinh.
Độ chính xác tốc độ (Inertial tinh khiết)	≤ 3,0m/s
Độ chính xác tốc độ (INS/GNSS)	≤ 0,2m/s
Phạm vi động
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 25g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Hiệu suất AHRS
Độ chính xác hướng (Inertial tinh khiết)	≤0,4°sec ((L)
Độ chính xác hướng (INS/GNSS)	≤ 0,2°sec ((L)
Pitch & Roll chính xác (Inertial tinh khiết)	≤ 0,08°
Độ chính xác Pitch & Roll (INS/GNSS)	≤ 0,03°
Đặc điểm vật lý
Tiêu thụ năng lượng	< 15W
Kích thước	110110100 mm
Trọng lượng	<1,7kg
Nhiệt độ hoạt động	-40°C đến +60°C
Chống sốc	15g, Half-Sine Wave 11ms
Vibration (sự rung động)	20-2000Hz, 6,06g
Điện áp đầu vào	DC24V ((± 25%)
Phương pháp làm mát	Chế độ dẫn đến tấm gắn
MTBF	>20.000 giờ
Giao diện
Input/Output	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Sự liên kết
Thời gian sắp xếp	≤ 5 phút
