Chất lượng Mô hình DINS-100 Hệ thống định vị quán tính gyro laser xoay hai trục chính xác cao với tiêu chuẩn quốc tế nhà máy

Mô hình DINS-100 Hệ thống định vị quán tính gyro laser xoay hai trục chính xác cao với tiêu chuẩn quốc tế

Name: Mô hình DINS-100 Hệ thống định vị quán tính gyro laser xoay hai trục chính xác cao với tiêu chuẩn quốc tế
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: DINS-100

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: T/T

Bao bì tiêu chuẩn: Hộp hộp

DINS-100.pdf

PDF

Tóm tắt sản phẩm

Model DINS-100: Con quay laser xoay trục kép có độ chính xác cao INS với độ chính xác định vị 2nm/10d, độ chính xác thái độ 0,005°, Tính năng hiệu chuẩn tự động, bù nhiệt độ đầy đủ và khả năng thích ứng môi trường tuyệt vời cho các ứng dụng hàng hải và tên lửa.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay laser hai trục

,

hệ thống định vị quán tính độ chính xác cao

,

hệ thống định vị gyro laser với bảo hành

Thời gian giải quyết:

6h

Chức vụ:

2nm/10d, đỉnh

vận tốc:

0,5m/s ， 1σ

Thái độ:

0,005deg, 1σ

tiêu đề:

0,008 × giây (lat) deg, 1σ

Nặng nề:

5cm hoặc 5%

Nhiệt độ làm việc:

-40℃~+55℃

Nhiệt độ bảo quản:

-55℃~+70℃

Kích thước (W X D X H):

550 × 500 mm

Cân nặng:

≤60kg

Mô tả sản phẩm

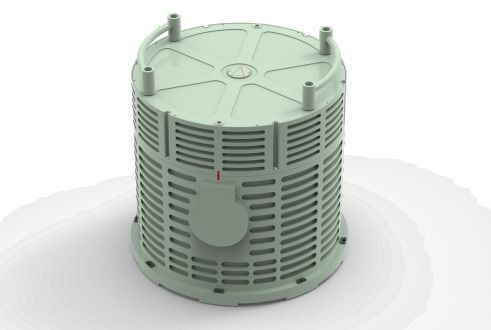

Model DINS-100 Hệ thống dẫn đường quán tính con quay laser quay hai trục có độ chính xác cao

Hệ thống dẫn đường quán tính con quay hồi chuyển laser quay trục kép DINS 100 là thiết bị đo lường và điều hướng quán tính hiệu suất cao được thiết kế cho các ứng dụng đòi hỏi độ chính xác và độ tin cậy đặc biệt.

Tổng quan về hệ thống

Hệ thống này kết hợp con quay hồi chuyển laser lắc máy hai tần số 90 và công nghệ gia tốc kế uốn thạch anh. Hiệu chuẩn lỗi có độ chính xác cao tiên tiến, bù nhiệt độ và hiệu chuẩn tự động quay trực tuyến hai trục với các công nghệ tự bù lỗi nâng cao đáng kể hiệu suất hệ thống.

Thông qua thiết kế che chắn điện từ toàn diện, tối ưu hóa cân bằng nhiệt, phân tích phương thức rung, thiết kế bịt kín và quy trình sản xuất nghiêm ngặt, hệ thống mang lại khả năng thích ứng môi trường tuyệt vời cho các hoạt động quan trọng.

Các tính năng chính

Con quay hồi chuyển laser lắc máy hai tần số 90 loại có độ chính xác cao
Tự hiệu chỉnh trục quay kép và tự bù lỗi
Khả năng căn chỉnh ban đầu của cơ sở tĩnh và cơ sở di chuyển
Hiệu chỉnh và bù tham số lỗi toàn diện trên toàn bộ phạm vi nhiệt độ
Khả năng tương thích giao diện GNSS/đồng hồ đo đường/đồng hồ đo hành trình cài sẵn
Có thể cấu hình cho các chế độ điều hướng khác nhau
Khả năng thích ứng môi trường tuyệt vời
Tuân thủ tiêu chuẩn quốc tế

Ứng dụng

Hệ thống định vị tàu
Điều hướng tàu ngầm dưới nước
Định vị và định hướng phương tiện phóng tên lửa
Đo thái độ có độ chính xác cao

Thông số hiệu suất

Thời gian khởi động	6 giờ
Vị trí quán tính thuần túy	2nm/10d, cực đại
Vận tốc quán tính thuần túy	0,5m/s, 1σ
Thái độ quán tính thuần túy	0,005 độ, 1σ
Tiêu đề quán tính thuần túy	0,008*giây(Lat), 1σ
nhấc lên	5cm hoặc 5%

Phạm vi đo

Vận tốc góc	±400 độ/giây
Tăng tốc	±20g

Môi trường làm việc

Nhiệt độ làm việc	-40oC đến +55oC
Nhiệt độ bảo quản	-55oC đến +70oC
Rung	0,04g2/hz @ 20-2000hz
Chống sốc	Hoạt động bình thường ở tốc độ 30g @ 6ms / Không hư hỏng ở tốc độ 50g @ 11ms

Đặc tính điện

Điện áp hoạt động	28VDC
Tiêu thụ điện năng	200W
Giao diện truyền thông	RS422/RS232/CÓ THỂ/Ethernet

Đặc điểm vật lý

Kích thước (W * D * H)	φ550 * 500 mm
Cân nặng	60kg
