Thông tin chi tiết sản phẩm:
|
| Dải động: | ≥ ± 400 °/s | Xu hướng chạy: | 1 °/h |
|---|---|---|---|
| Độ chính xác （10 giây）: | 0,05 °/h ~ 0,03 °/h | ARW （đi bộ ngẫu nhiên góc: | ＜ 0,005 °/√hr, 1σ |
| Sàng lọc rung: | 20 ~ 2000Hz ， 6.06g | băng thông: | 200Hz |
| Trọng lượng: | ≤300g | Kích thước: | 70mm × 70mm × 30 mm |
| Làm nổi bật: | Máy quay quang sợi nhỏ gọn,Máy quay quang bằng sợi quang cấp kiểm soát |
||

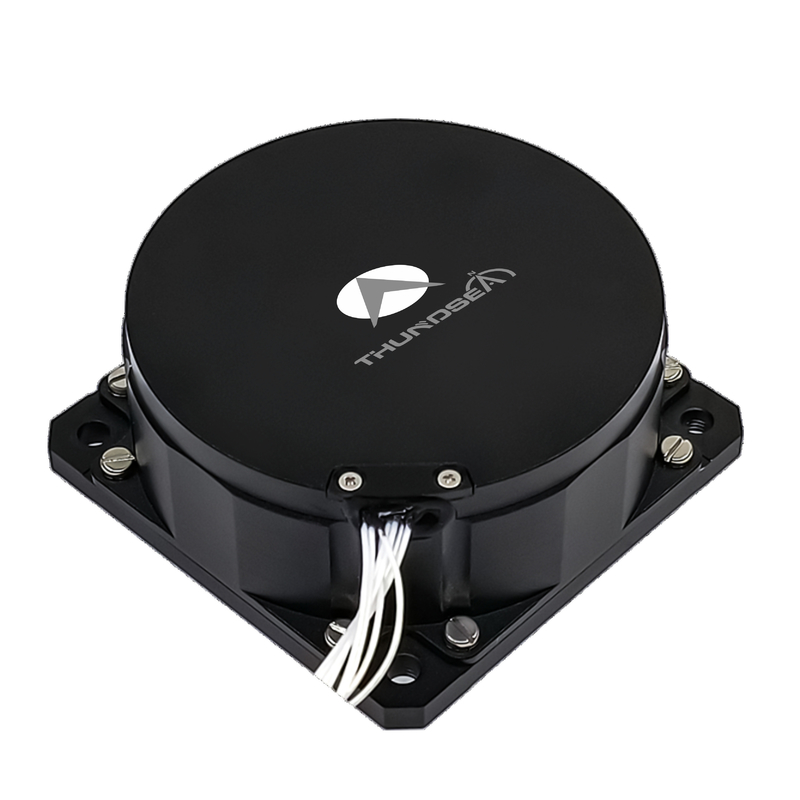

Máy quay quang bằng sợi quang TDFG70S
1 Lời giới thiệu
Máy quay sợi quang (FOG) là một thiết bị cảm biến tốc độ góc hoạt động trên hiệu ứng Sagnac trong các hệ thống quang học.nó cung cấp các phép đo vận tốc góc thời gian thực của các nền tảng chuyển động thông qua các giao diện hàng loạt tốc độ cao với tốc độ lấy mẫu vượt quá 4 kHzCó sẵn trong cấu hình trục đơn, trục kép và ba trục, dòng sản phẩm này cho phép đồng bộ hóa đa trục để phân tích chuyển động động lực.Các biến thể hai và ba trục đạt được phát hiện trục thẳng đứng đồng thời thông qua các thiết kế tích hợp có các thành phần quang học và đơn vị xử lý điện tử chung, đảm bảo sự nhất quán đo lường chính xác trên tất cả các trục.
2Ứng dụng
Nó phù hợp với thiết bị ổn định và điều khiển cho vũ khí dẫn đường,tên lửa chiến thuật,ngư lôi,kiểm soát thái độ,và các thiết bị công nghiệp trung bình và cao cấp.
3Đặc điểm
Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động;
Instant-on, đầu ra kỹ thuật số để dễ dàng kết nối với máy tính;
Kích thước nhỏ, trọng lượng nhẹ và thiết kế linh hoạt
Tiếng ồn thấp, tiêu thụ năng lượng thấp, chi phí thấp;
Độ tin cậy cao và tuổi thọ dài.
4 Các thông số chính
|
Hiệu suất |
Phạm vi động |
≥± 400°/s |
|
Bias trong chạy |
<1°/h |
|
|
Độ chính xác(10 giây) |
0.05°/h~0.03°/h |
|
|
ARW(Đi bộ ngẫu nhiên góc |
<0.005°/√hr,1σ |
|
|
Kiểm tra rung động |
20~2000Hz,6.06g |
|
|
Dải băng thông |
>200Hz |
|
|
Giao diện điện |
Bật giờ. |
10s |
|
Định dạng tín hiệu đầu ra |
RS-422 |
|
|
Xây dựng trong tự kiểm tra |
-- |
|
|
Tỷ lệ cập nhật tín hiệu đầu ra |
500Hz~4000Hz |
|
|
Tỷ lệ baud tín hiệu đầu ra |
115200bps~921600bps |
|
|
Nhiệt độ hoạt động |
- 40°C ~ + 70°C |
|
|
Nhiệt độ lưu trữ |
- 55°C ~ + 85°C |
|
|
Thông số kỹ thuật vật lý |
Nguồn cung cấp điện |
5V |
|
Bộ kết nối |
J30J-15TJL |
|
|
Tiêu thụ năng lượng |
≤3W |
|
|
MTBF (theo MIL-HDBK-217-F) |
>150000h |
|
|
Trọng lượng |
≤ 300g |
|
|
Kích thước |
70mm × 70mm × 30mm |
