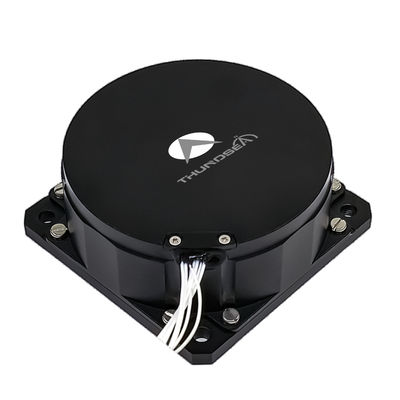

Control Grade TDFG70S Gyroscope quang sợi chính xác cao (FOG) để điều hướng chính xác

Name: Control Grade TDFG70S Gyroscope quang sợi chính xác cao (FOG) để điều hướng chính xác
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70s
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG70s

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

Phân loại điều khiển TDFG70S Fiber Optic Gyroscope Compact Tổng quan sản phẩm Máy quay quang sợi TDFG70S là một thiết bị cảm biến tốc độ góc tiên tiến hoạt động trên hiệu ứng Sagnac trong các hệ thống quang học.,nó cung cấp các phép đo vận tốc góc thời gian thực của các nền tảng di chuyển thông qua ...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay quang sợi nhỏ gọn

,

Máy quay quang bằng sợi quang cấp kiểm soát

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （10 giây）:

0,05 °/h ~ 0,03 °/h

ARW （đi bộ ngẫu nhiên góc:

＜ 0,005 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

≤300g

Kích thước:

70mm × 70mm × 30 mm

Mô tả sản phẩm

Phân loại điều khiển TDFG70S Fiber Optic Gyroscope Compact

Tổng quan sản phẩm

Máy quay quang sợi TDFG70S là một thiết bị cảm biến tốc độ góc tiên tiến hoạt động trên hiệu ứng Sagnac trong các hệ thống quang học.,nó cung cấp các phép đo vận tốc góc thời gian thực của các nền tảng di chuyển thông qua các giao diện hàng loạt tốc độ cao với tốc độ lấy mẫu vượt quá 4 kHz.

Cấu hình & Khả năng

Có sẵn trong cấu hình trục đơn, trục kép và ba trục, dòng sản phẩm này cho phép đồng bộ hóa đa trục để phân tích chuyển động động học toàn diện.Các biến thể hai và ba trục đạt được phát hiện trục thẳng đứng đồng thời thông qua các thiết kế tích hợp có các thành phần quang học và đơn vị xử lý điện tử chung, đảm bảo sự nhất quán đo lường chính xác trên tất cả các trục.

Ứng dụng

Lý tưởng cho thiết bị ổn định và điều khiển cho vũ khí dẫn đường, tên lửa chiến thuật, ngư lôi, hệ thống điều khiển thái độ và thiết bị công nghiệp trung bình đến cao cấp đòi hỏi cảm biến chuyển động chính xác.

Các đặc điểm chính

Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động
Khả năng khởi động ngay lập tức với đầu ra kỹ thuật số để tích hợp máy tính dễ dàng
Kích thước nhỏ gọn, cấu trúc nhẹ và các tùy chọn thiết kế linh hoạt
Tiếng ồn thấp, tiêu thụ năng lượng thấp và vận hành hiệu quả về chi phí
Độ tin cậy cao và tuổi thọ hoạt động kéo dài

Thông số kỹ thuật

Parameter hiệu suất	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (10 giây)	00,05°/h ~ 0,03°/h
Đi bộ ngẫu nhiên góc (1σ)	< 0,005°/√hr
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	10s
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz ~ 4000Hz
Tỷ lệ tín hiệu đầu ra	115200bps ~ 921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối	J30J-15TJL
Tiêu thụ năng lượng	≤3W
MTBF (theo MIL-HDBK-217-F)	> 150.000 giờ
Trọng lượng	≤ 300g
Kích thước	70mm * 70mm * 30mm
