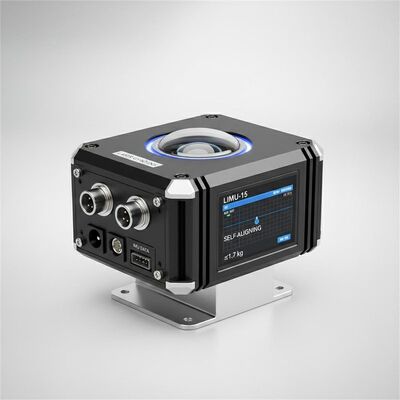

Chất lượng Hệ thống định vị quán tính vòng quay laser LIMU-15 với dữ liệu vị trí thời gian thực, tự sắp xếp và trọng lượng ≤1,7kg nhà máy sản xuất

Hệ thống định vị quán tính vòng quay laser LIMU-15 với dữ liệu vị trí thời gian thực, tự sắp xếp và trọng lượng ≤1,7kg

Name: Hệ thống định vị quán tính vòng quay laser LIMU-15 với dữ liệu vị trí thời gian thực, tự sắp xếp và trọng lượng ≤1,7kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: LIMU-15
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: Navioptics

Số mô hình: LIMU-15

Nơi xuất xứ: China

Số lượng đặt hàng tối thiểu: 1

Điều khoản thanh toán: T/T

Bao bì tiêu chuẩn: Carton package

Tóm tắt sản phẩm

Hệ thống dẫn đường quán tính bằng laser LIMU-15: Điều hướng dây đeo có độ chính xác cao với độ ổn định con quay hồi chuyển ≤0,1°/h, độ chính xác gia tốc kế ≤5×10⁻⁵g và sai số định vị ≤8nm/h. Thiết kế nhỏ gọn, chắc chắn (-40°C đến +70°C), khởi động nhanh trong 8 giây và nhiều tùy chọn giao diện cho các ứng dụng công nghiệp đa năng.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hệ thống định vị quán tính dữ liệu vị trí thời gian thực

,

Con quay hồi chuyển Laser tự điều chỉnh INS

,

Trọng lượng 1

Mô tả sản phẩm

Hệ thống định vị quán tính laser đa mục đích LIMU-15

Hệ thống điều hướng quán tính vòng xoáy laser LIMU-15 có một đơn vị điều hướng quán tính cốt lõi bao gồm một vòng xoáy laser loại 30 ba trục kết hợp với một máy đo tốc độ linh hoạt thạch anh ba trụcCác thành phần chính bao gồm nguồn cung cấp điện thứ cấp, máy tính định vị, mạch chuyển đổi tần số hiện tại, bảng điều khiển gyro, gyroscope, máy tăng tốc và cấu trúc cơ học.

Khả năng hệ thống

Cung cấp thông tin thời gian thực về vị trí, hướng, thái độ ngang, vận tốc và vận tốc góc
Hoàn thành sự sắp xếp ban đầu trong khi di chuyển khi thông tin hướng dẫn là hợp lệ
Tính năng tự điều chỉnh và khả năng lưu trữ dữ liệu
Hệ thống tọa độ có thể được sắp xếp với các thiết bị khác thông qua cài đặt tham số

Thông số kỹ thuật hiệu suất

Parameter	Thông số kỹ thuật
Hệ thống định vị	Đường dẫn quán tính dây đeo xuống
Thời gian chuẩn bị	≤8s (từ nguồn cung cấp điện đến tự kiểm tra)
Sự sắp xếp thời gian	10min (Thay cho 5min, 10min, 15min)
Phương pháp điều chỉnh	Tự sắp xếp

Độ chính xác của các thành phần cốt lõi

Gyro-compass

Parameter	Thông số kỹ thuật
Sự ổn định thiên vị bằng không	≤ 0,1°/h (1σ)
Không có sự thiên vị lặp lại	≤ 0,05°/h (1σ)
Lỗi yếu tố quy mô	≤20ppm (1σ)
Đi bộ ngẫu nhiên	≤0,02°/√h (1σ)
Phạm vi	± 1000°/s

Đồng hồ tăng tốc

Parameter	Thông số kỹ thuật
Sự ổn định thiên vị bằng không	≤5*10−5 g (1σ)
Không có sự thiên vị lặp lại	≤5*10−5 g (1σ)
Lỗi yếu tố quy mô	≤50ppm (1σ)
Phạm vi	-30g ~ +30g

Parameter	Thông số kỹ thuật
Độ chính xác thái độ (Inertial tinh khiết)	Nhãn số: ≤0,4°secφ (1σ, 1h) Tư thế: ≤0,02° (1σ, 1h)
Độ chính xác định vị trật tự thuần túy	Lỗi vòng bi: ≤8 hải lý/giờ (trạng thái tồi tệ nhất) ≤3 hải lý/giờ (CEP50)
Phạm vi đo tối đa	góc cúi: ±90° góc hướng: 0°360° góc lăn: ±180°
Tốc độ góc độ và hướng	± 1000°/s
Tỷ lệ cập nhật dữ liệu điều hướng	≥ 100Hz
Phạm vi đầu vào năng lượng	24±2V
Tiêu thụ hoạt động bình thường	≤15W
Các thông số vật lý	Trọng lượng: ≤1,7kg Kích thước: 115mm * 115mm * 90mm
Phương pháp cảng	1 RS-232, 1 RS485 và 1 RS-422
Nhiệt độ hoạt động	-40°C ️ +70°C

Hệ thống điều hướng quán tính LIMU-15

Hệ thống định vị quán tính vòng quay laser LIMU-15 với dữ liệu vị trí thời gian thực, tự sắp xếp và trọng lượng ≤1,7kg 0
