Chất lượng Mô hình FG-300AH Hệ thống tham chiếu thái độ và hướng tiêu chuẩn quân sự hiệu quả chi phí với máy quay sợi quang nhà máy sản xuất

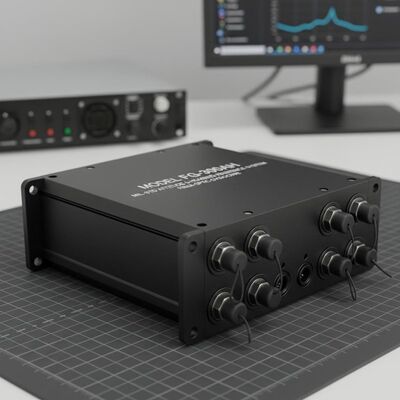

Mô hình FG-300AH Hệ thống tham chiếu thái độ và hướng tiêu chuẩn quân sự hiệu quả chi phí với máy quay sợi quang

Name: Mô hình FG-300AH Hệ thống tham chiếu thái độ và hướng tiêu chuẩn quân sự hiệu quả chi phí với máy quay sợi quang
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300Ah
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: FG-300Ah

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: T/T

Bao bì tiêu chuẩn: Hộp hộp

FG-300AH.pdf

PDF

Tóm tắt sản phẩm

FG-300AH AHRS tiết kiệm chi phí với độ bền cấp quân sự. Có con quay hồi chuyển sợi quang, độ chính xác thái độ 0,01° và hoạt động ở nhiệt độ -40°C đến +70°C. Lý tưởng cho các ứng dụng ổn định hàng hải, xe cộ và ăng-ten.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hệ thống tham chiếu hướng thái độ hiệu quả về chi phí

,

Hệ thống dẫn đường quán tính FG-300AH

,

AHRS giá cả phải chăng với bảo hành

Mô tả sản phẩm

Mô hình FG-300AH Hệ thống tham chiếu thái độ và tiêu đề

Hệ thống tham chiếu thái độ và hướng FG-300AH (AHRS) là một giải pháp định vị và đo lường quán tính hiệu quả về chi phí được thiết kế để đo thái độ ba chiều, vận tốc góc,tăng tốcĐược sản xuất theo tiêu chuẩn quân sự, hệ thống này cung cấp hiệu suất đáng tin cậy trong môi trường đòi hỏi.

Tổng quan hệ thống

FG-300AH sử dụng công nghệ gyroscope sợi quang và máy đo gia tốc uốn cong thạch anh, đạt được độ chính xác hệ thống thông qua hiệu chuẩn và bù lỗi chính xác cao.Các tính năng kỹ thuật tiên tiến bao gồm màn chắn điện từ, thiết kế cân bằng nhiệt, phân tích phương thức rung động, thiết kế niêm phong và quy trình sản xuất nghiêm ngặt đảm bảo khả năng thích nghi môi trường đặc biệt.

Các đặc điểm chính

Công nghệ gyro sợi quang hiệu quả về chi phí
Định chuẩn và bù đắp tham số lỗi ở cấp hệ thống
Trả thù nhiệt độ toàn bộ nhiệt độ
Tự điều chỉnh chống nhiễu loạn và tự điều chỉnh cơ sở chuyển động
Tương thích với hệ thống định vị vệ tinh, đồng hồ và DVL
Có thể cấu hình cho chế độ điều hướng kết hợp và chế độ điều hướng giảm độ
Được xây dựng theo tiêu chuẩn quân sự

Ứng dụng

Các hệ thống la bàn biển độ chính xác thấp và trung bình
Hướng dẫn và điều khiển xe
Điều khiển ổn định ăng-ten
Tiêu đề liên quan đến thái độ
Định vị và định hướng AUV

Thông số kỹ thuật

Hiệu suất quay vòng
Sự ổn định thiên vị bằng không	0.1°/h, 1σ
Không có sự lặp lại thiên vị	0.1°/h, 1σ
Không tuyến tính của yếu tố quy mô	50ppm, 1σ
Hiệu suất máy tăng tốc
Sự ổn định thiên vị bằng không	30μg, 1σ
Không có sự lặp lại thiên vị	30μg, 1σ
Tính ổn định của yếu tố quy mô	30ppm, 1σ
Hiệu suất hệ thống
Thời gian khởi động	10 phút.
Độ chính xác thái độ	0.01°, 1σ
Độ chính xác hướng	0.4*sec ((Lat) °, 1σ
Lỗi vị trí (với DVL)	10,5% đường đi
Phạm vi đo
Tốc độ góc	± 300°/s
Tốc độ tăng tốc	±40g
Môi trường hoạt động
Nhiệt độ hoạt động	-40°C đến +70°C
Nhiệt độ lưu trữ	-55°C đến +85°C
Vibration (sự rung động)	0.04g2/Hz @ 2-2000Hz
Chống va chạm	30g @ 6ms / 50g @ 11ms
Đặc điểm điện
Điện áp hoạt động	28VDC
Tiêu thụ năng lượng	≤14W
Giao diện truyền thông	RS422/RS232
Đặc điểm vật lý
Kích thước (WDH)	88 * 93 * 130mm
Trọng lượng	≤1,4kg
