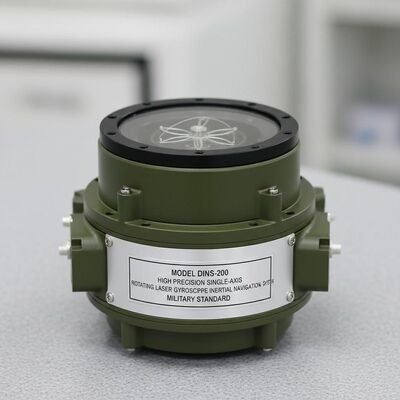

Chất lượng Mô hình DINS-200 Hệ thống định vị quán tính xoay laser đơn trục chính xác cao với tiêu chuẩn quân sự nhà máy sản xuất

Mô hình DINS-200 Hệ thống định vị quán tính xoay laser đơn trục chính xác cao với tiêu chuẩn quân sự

Name: Mô hình DINS-200 Hệ thống định vị quán tính xoay laser đơn trục chính xác cao với tiêu chuẩn quân sự
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-200
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: DINS-200

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: T/T

Bao bì tiêu chuẩn: Hộp hộp

DINS-200.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển laser xoay một trục có độ chính xác cao DINS-200 cung cấp độ chính xác tiêu đề 30 arcsec, hỗ trợ tích hợp đa cảm biến (GNSS/đồng hồ đo đường) và có tính năng tự hiệu chỉnh trực tuyến. Độ bền cấp quân sự cho tàu, UUV và phương tiện phóng tên lửa.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

con quay hồi chuyển laser quay một trục

,

hệ thống định vị quán tính độ chính xác cao

,

con quay hồi chuyển laser quay có bảo hành

Mô tả sản phẩm

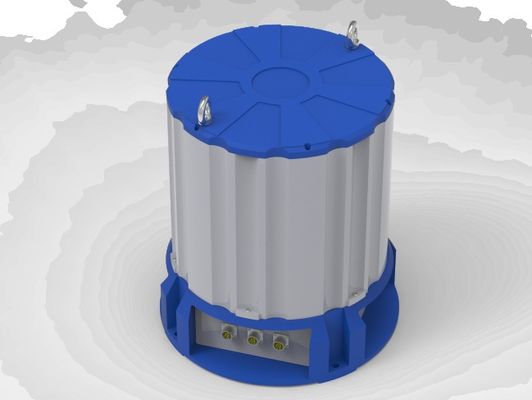

Mô hình DINS-200 Hệ thống định vị quán tính xoay laser đơn trục chính xác cao

Tổng quan sản phẩm

Hệ thống điều hướng quán tính quay laser gyroscope đơn trục DINS-200 đại diện cho thiết bị điều hướng và đo quán tính hiệu suất cao.Được thiết kế với kính quay laser chính xác cao và công nghệ tăng tốc linh hoạt thạch anh, hệ thống này cung cấp hiệu suất đặc biệt thông qua hiệu chuẩn lỗi tinh vi, bù nhiệt độ,và tự hiệu chuẩn trực tuyến xoay tròn một trục với khả năng tự bù lỗi.

Với thiết kế chắn điện từ, tối ưu hóa cân bằng nhiệt, kỹ thuật chế độ rung, thiết kế niêm phong, và tiêu chuẩn sản xuất nghiêm ngặt,DINS-200 đảm bảo khả năng thích nghi môi trường xuất sắc cho các ứng dụng đòi hỏi.

Các đặc điểm chính

Máy lướt laser hai tần số cao độ chính xác
Tự hiệu chuẩn trực tuyến và tự bù lỗi thông qua xoay tròn một trục
Khả năng tự điều chỉnh khi di chuyển chống nhiễu loạn
Giao diện đầu vào toàn diện hỗ trợ hệ thống định vị vệ tinh, số dặm, nhật ký Doppler, nhật ký điện từ, độ cao và hệ thống định vị âm thanh dưới nước đường cơ sở cực ngắn
Nhiều chế độ hoạt động với lựa chọn tự động hoặc thủ công của quán tính thuần túy, giảm bớt hoặc điều hướng tích hợp dựa trên thông tin tham chiếu bên ngoài
Khả năng thích nghi môi trường tuyệt vời
Tuân thủ tiêu chuẩn quân sự

Ứng dụng

Hướng dẫn tàu chính xác cao
Điều hướng và định vị tàu ngầm không người lái dưới nước
Định vị và định hướng xe địa lý pháo binh
Vị trí và định hướng của các phương tiện phóng tên lửa
Đo độ chính xác cao

Thông số kỹ thuật

Đặc điểm điện

Nguồn cung cấp điện: 28VDC (18-36VDC), < 100W
Truyền thông: Cổng hàng loạt có thể cấu hình (921600), cổng Ethernet, 2 giao diện bus CAN, 1 giao diện PPS, giao diện xung số dặm
Tần số đầu ra tối đa: 1000Hz

Môi trường làm việc

Nhiệt độ hoạt động / Lưu trữ: -40°C đến +60°C / -55°C đến +80°C
Động lực: 1g sinus @ 5-50Hz
Chống va chạm: Hoạt động bình thường/không bị hư hại dưới 30g@6ms / 50g@11ms

Đặc điểm vật lý

Kích thước: φ480mm * 520mm (trình kính * chiều cao)
Trọng lượng: ≤62kg (không bao gồm cơ sở đệm)

Phạm vi đo

Tốc độ góc: ±400deg/s
Tốc độ gia tốc: ±15g

Thông số kỹ thuật hiệu suất

Parameter	Chế độ	Thông số kỹ thuật
Tiêu đề (RMS)	Trọng lực thuần túy	≤ 60 arcsec
Tiêu đề (RMS)	Damping/Combination	≤30 arcsec
Trình chuyển động (RMS)	Trọng lực thuần túy	≤30 arcsec
Trình chuyển động (RMS)	Damping/Combination	≤15 arcsec
Vị trí (CEP)	Inertial tinh khiết	≤2nm/48h
	Sự kết hợp hướng dẫn	≤2m
	Doppler Meter Damping	≤1nm/48h
	Dụng điện từ số điện từ	≤1,5nm/48h
	Kết hợp Odometer	≤ 0,15% OD
Tốc độ (RMS)	Trọng lực thuần túy	≤0,6m/s
	Damping	≤ 0,2m/s
	Kết hợp	≤ 0,1m/s
Thời gian khởi động	Marine Marina	≤12h
	Biển ngoài khơi	≤12h với GNSS
	Định động trên đất liền	≤7 phút
	Du lịch trên đất liền	≤15 phút với OD
Nâng cao (RMS)		2.5cm hoặc 2,5%
