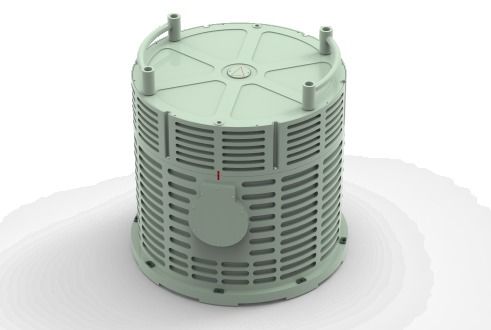

Chất lượng Mô hình DINS-100 Hệ thống định vị quán tính gyro laser xoay hai trục chính xác cao với tiêu chuẩn quân sự nhà máy sản xuất

Mô hình DINS-100 Hệ thống định vị quán tính gyro laser xoay hai trục chính xác cao với tiêu chuẩn quân sự

Name: Mô hình DINS-100 Hệ thống định vị quán tính gyro laser xoay hai trục chính xác cao với tiêu chuẩn quân sự
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: DINS-100

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Điều khoản thanh toán: T/T

Bao bì tiêu chuẩn: Hộp hộp

DINS-100.pdf

PDF

Tóm tắt sản phẩm

Model DINS-100: Con quay laser xoay trục kép có độ chính xác cao INS với độ chính xác định vị 2nm/10d, độ chính xác thái độ 0,005° và độ bền cấp quân sự. Có tính năng hiệu chuẩn tự động, bù nhiệt độ đầy đủ và khả năng thích ứng môi trường tuyệt vời cho các ứng dụng hàng hải và tên lửa.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay laser hai trục

,

hệ thống định vị quán tính độ chính xác cao

,

hệ thống định vị gyro laser với bảo hành

Thời gian giải quyết:

6h

Chức vụ:

2nm/10d, đỉnh

vận tốc:

0,5m/s ， 1σ

Thái độ:

0,005deg, 1σ

tiêu đề:

0,008 × giây (lat) deg, 1σ

Nặng nề:

5cm hoặc 5%

Nhiệt độ làm việc:

-40℃~+55℃

Nhiệt độ bảo quản:

-55℃~+70℃

Kích thước (W X D X H):

550 × 500 mm

Cân nặng:

≤60kg

Mô tả sản phẩm

Mô hình DINS-100 Hệ thống định vị trục trặc laser quay hai trục chính xác cao

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Tổng quan hệ thống

Hệ thống kết hợp 90 loại hai tần số máy rung laser gyroscope và thạch anh uốn cong gia tốc số công nghệ.và hiệu chuẩn tự động trực tuyến xoay hai trục với các công nghệ tự bù lỗi cải thiện đáng kể hiệu suất hệ thống.

Thông qua thiết kế tấm chắn điện từ toàn diện, tối ưu hóa cân bằng nhiệt, phân tích mô-đan rung động, thiết kế niêm phong, và quy trình sản xuất nghiêm ngặt,Hệ thống cung cấp khả năng thích nghi môi trường tuyệt vời cho các hoạt động quan trọng trong nhiệm vụ.

Các đặc điểm chính

Máy quay laser rung hai tần số cao độ chính xác loại 90
Tự hiệu chỉnh xoay hai trục và tự bù lỗi
Khả năng sắp xếp cơ sở tĩnh và cơ sở chuyển động ban đầu
Chuẩn đoán và bù đắp tham số lỗi toàn diện trong phạm vi nhiệt độ đầy đủ
Khả năng tương thích giao diện GNSS/chỉ số đường/chỉ số chuyến đi
Có thể cấu hình cho các chế độ điều hướng khác nhau
Khả năng thích nghi môi trường tuyệt vời
Tuân thủ tiêu chuẩn quân sự

Ứng dụng

Hệ thống định vị tàu
Hàng hải tàu ngầm
Vị trí và định hướng của các phương tiện phóng tên lửa
Đo độ chính xác cao

Thông số kỹ thuật hiệu suất

Thời gian khởi động	6 giờ
Vị trí quán tính thuần túy	2nm/10d, đỉnh
Tốc độ quán tính thuần túy	0.5m/s, 1σ
Thái độ Trọng lực hoàn toàn	0.005 độ, 1σ
Định hướng quán tính thuần túy	0.008*sec ((Lat) deg, 1σ
Đưa lên	5cm hoặc 5%

Phạm vi đo

Tốc độ góc	± 400°/s
Tốc độ tăng tốc	±20g

Môi trường làm việc

Nhiệt độ hoạt động	-40°C đến +55°C
Nhiệt độ lưu trữ	-55°C đến +70°C
Vibration (sự rung động)	0.04g2/hz @ 20-2000hz
Chống sốc	Hoạt động bình thường ở 30g @ 6ms / Không bị hư hại ở 50g @ 11ms

Đặc điểm điện

Điện áp hoạt động	28VDC
Tiêu thụ năng lượng	≤ 200W
Giao diện truyền thông	RS422/RS232/CAN/Ethernet

Đặc điểm vật lý

Kích thước (W * D * H)	φ550 * 500 mm
Trọng lượng	≤ 60kg

Các thẻ

Hệ thống định vị đường ống

Hệ thống đo lường quán tính Khảo sát

Đơn vị đo lường quán tính sợi quang
