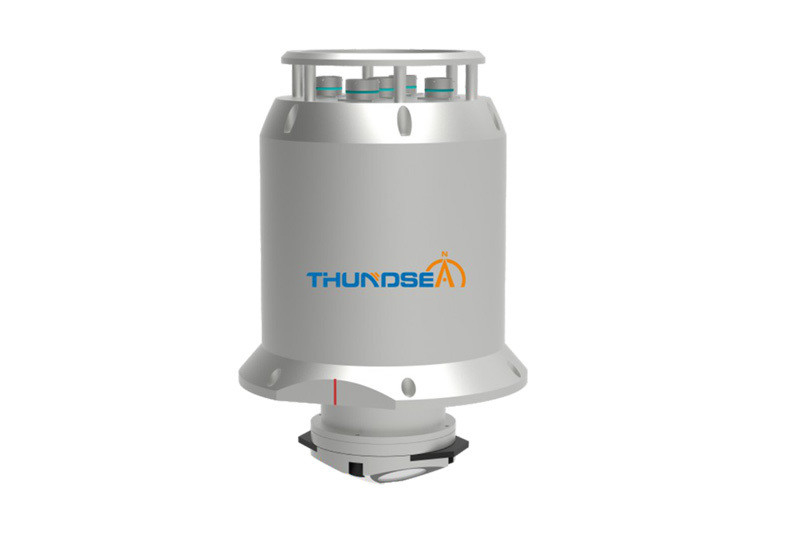

Hệ thống điều hướng quán tính dưới biển kích thước nhỏ áp suất cao TFG Series Rov
1 Lời giới thiệu
Hệ thống điều hướng quán tính dưới biển TFG Series, được thiết kế đặc biệt cho ROV / Trencher, do độ chính xác cao, kích thước nhỏ và dung nạp áp suất cao.Bao gồm một chính xác cao FOG ba trục và ba tăng tốc thạch anh, TFG áp dụng kỹ thuật hiệu chuẩn và bù đắp chính xác cao để đảm bảo hiệu suất chính xác cao của nó trong điều kiện cực đoan.
2 Đặc điểm
Vỏ titanium cho phép nó hoạt động dưới biển sâu 6000m.
FOG ba trục: Kích thước nhỏ, tiêu thụ thấp, trọng lượng thấp
Định hướng nhanh, 10 phút
Tích hợp với GNSS/EM LOG/DVL/USBL
Bảo trì miễn phí
3 Người nộp đơnon
Định vị và điều hướng dưới biển của ROV
Tàu đào hoặc máy kéo
Cảm biến thái độ và chuyển động cho đáy biển
|
|
|
TFG005 |
TFG01 |
TFG03 |
TFG05 |
|
|
|
Đặt hàng pinbông
|
0.05 vĩ độ trục |
0.1 vĩ độ trục RMS |
0.3 vĩ độ trục RMS |
0.5 vĩ độ trục RMS |
|
|
|
Độ chính xác Roll&pitch |
0.01 RMS |
0.05 RMS |
|||
|
|
Độ chính xác nâng |
5cm hoặc5% 5厘米 hoặc5%延延) |
||||
|
|
Thời gian sắp xếp |
10 phút. |
||||
|
|
Bạch tuộcrtỷ lệ |
≥300°/s ≥300/秒 ≥500/秒 |
||||
|
|
Độ chính xác vị trí (DVL) |
0.3%D (D là khoảng cách) 1%D (D là khoảng cách) |
||||
|
|
Chọn vị trí chính xácGNSS) |
20m,1σ |
||||
|
Sức mạnh |
Phạm vi hoạt động |
±80° |
||||
|
Nguồn cung cấp điện |
18-36Vdc |
|||||
|
Giao diện |
Ptiêu thụ |
16W 16W |
||||
|
Serial (bi-di)thê(được xem xét tại đây) |
4 x có thể cấu hình RS-232 / RS-422 |
|||||
|
|
Dòng (chỉ truyền) |
4 x cấu hìnhurcó thể RS-232 / RS-422 |
||||
|
|
Ethernet |
10 / 100MB |
||||
|
|
Định dạng dữ liệu |
NMEA 0183 / IEC 61162 |
||||
|
Đặc điểm vật lý |
Các đầu vào hỗ trợ |
GNSS,EM LOG,DVL,USBL/LBL,Cảm biến độ sâu |
||||
|
Kích thước |
4000m |
210MM(Φ) x330mm(h) |
180mm(Φ) x 310mm(h) |
|||
|
|
6000m |
220MM(Φ) x330mm(h) |
180mm(Φ) x 310mm(h) |
|||
|
Trọng lượng trong không khí |
4000m |
18.5kg |
14.2kg |
|||
|
|
|
6000m |
21.3kg |
17.6kg |
||
|
Trọng lượng trong nước |
4000m |
10.1kg |
8.5kg |
|||
|
|
|
6000m |
12kg |
10.2kg |
||
|
Vật liệu |
4000m |
Titanium |
||||
|
Môi trường |
|
6000m |
Titanium |
|||
|
MTBF |
100,000 giờ |
|||||
|
Mở.chuộtnhiệt độ |
-40°Cđến +55°C |
|||||
|
Nhiệt độ lưu trữ |
-50°Cđến +70°C |
|||||
|
|
Môi trường |
Đáp ứng hoặc vượt quáTôi...EC 60945 |
||||
|
|
EMC |
Đáp ứng hoặc vượt quáTôi...EC 60945 |
||||
|
Wrăn |
|
Bảo hành 24 tháng |
||||
