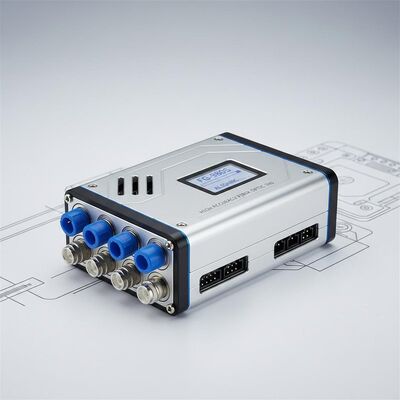

Chất lượng Mô hình FG-980S Hệ thống định vị quán tính bằng sợi quang chính xác cao với thời gian sắp xếp nhanh và kích thước nhỏ nhà máy sản xuất

Mô hình FG-980S Hệ thống định vị quán tính bằng sợi quang chính xác cao với thời gian sắp xếp nhanh và kích thước nhỏ

Name: Mô hình FG-980S Hệ thống định vị quán tính bằng sợi quang chính xác cao với thời gian sắp xếp nhanh và kích thước nhỏ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: FG-980S

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: 1 bộ

Khả năng cung cấp: 30 bộ mỗi tháng

Thời gian giao hàng: 5-8 NGÀY LÀM VIỆC

Điều khoản thanh toán: L/C,T/T

Bao bì tiêu chuẩn: Hộp Corton

FG-980S.pdf

PDF

Tóm tắt sản phẩm

Model FG-980S: INS sợi quang có độ chính xác cao với sai số tiêu đề <0,1°, căn chỉnh nhanh 1,5 phút, MTBF 55.000 giờ. Thiết kế nhỏ gọn, tiêu thụ điện năng thấp với GNSS nhúng cho máy bay không người lái và hàng không. Được chứng nhận chắc chắn (sốc 15g, MIL-STD-1553B).

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Đơn vị đo quán tính 0

,

8nmile / h imu

,

hệ thống dẫn đường quán tính 0

Chức vụ:

quán tính 0,8nmile/h

vận tốc:

Quán tính 0,8m/s

Cuộn & Sân:

Quán tính 0,05 °

tiêu đề:

Quán tính 0,07°

Căn chỉnh thời gian:

Nhanh 1,5 phút

Tỷ lệ góc:

±400°/s

tăng tốc:

±15g

Sốc:

15g@11ms, nửa hình sin

Rung:

0,04g2/Hz

MTBF:

55000 giờ

Mô tả sản phẩm

Mô hình FG-980S Hệ thống định vị quán tính bằng sợi quang chính xác cao

Hệ thống định vị quán tính FG-980S có độ chính xác đặc biệt với sai hướng dưới 0,1 °.Hệ thống tiên tiến này kết hợp một máy thu GNSS nhúng và sử dụng ba chính xác cao một trục khép kín miniature Fiber Optic Gyros (FOGs) cùng với các máy tăng tốc thạch anh.

Được thiết kế với kích thước nhỏ gọn, cấu trúc nhẹ và tiêu thụ năng lượng thấp, hệ thống này phục vụ như một giải pháp điều hướng lý tưởng hoặc nguồn thông tin cho UAV, trực thăng,Máy bay chung, và các ứng dụng tương tự.

Các đặc điểm chính

Cung cấp thông tin định vị tự chủ, phong phú, liên tục và chính xác
Kích thước nhỏ gọn, thiết kế nhẹ và tiêu thụ năng lượng thấp
Công nghệ định vị vệ tinh tích hợp

Ứng dụng

Xe không người lái (UAV)
Máy bay trực thăng
Máy bay chung
Các ứng dụng liên quan trong ngành hàng không vũ trụ

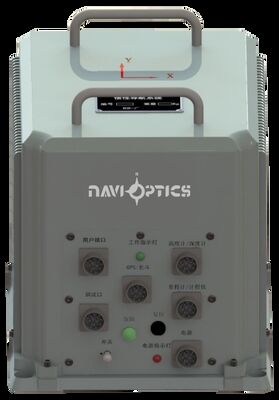

Cấu trúc

Mô hình FG-980S Hệ thống định vị quán tính bằng sợi quang chính xác cao với thời gian sắp xếp nhanh và kích thước nhỏ 0

Thông số kỹ thuật

Thời gian sắp xếp	GC: 10 phút Nhanh: 5 phút
Độ chính xác	Vị trí:Inertial: 1 nm/h, tích hợp: 20m Tốc độ:Inertial: 1m/s, tích hợp: 0.8m/s Thái độ (1σ):Inertial: 0.02°, tích hợp: 0.01° Nhãn số (1σ):Inertial: 0,1°, tích hợp: 0,08°
Phạm vi động	Tỷ lệ góc:± 400°/s Tăng tốc:±15g
Yêu cầu hoạt động	Nhiệt độ:Làm việc: -45 đến +70 °C, Lưu trữ: -55 đến +85 °C Sốc:Half-sinusoid: 15g, 11ms Động lực:0.04g2/Hz
MTBF	50,000 giờ
Cung cấp năng lượng/Tiêu thụ	28VDC / 30W
Giao diện	MIL-STD-1553B / ARINC-429 / RS-422
Cấu trúc	Đơn vị điều hướng: 238mm * 188mm * 190mm Kích thước MAX: 254mm * 188mm * 190mm
Trọng lượng	7.1kg (không bao gồm ăng-ten nhận)

Mô hình FG-980S Hệ thống định vị quán tính bằng sợi quang chính xác cao với thời gian sắp xếp nhanh và kích thước nhỏ 1
