Thông tin chi tiết sản phẩm:
|
| Độ lặp lại sai lệch: | ≤0,01°/h | Độ chính xác của yếu tố tỷ lệ: | ≤5ppm |
|---|---|---|---|
| đi bộ ngẫu nhiên: | ≤0,003 °/√hr | Tỷ lệ góc: | ≥ ± 400 °/giây |
| Trọng lượng: | ＜6.5Kg | Điện áp đầu vào: | DC24V (± 25%) |
| Làm nổi bật: | Thiết bị định vị Gyro quang học,Thiết bị định vị gyro quang gắn trên xe,Thiết bị định vị định vị Gyro quang học |
||

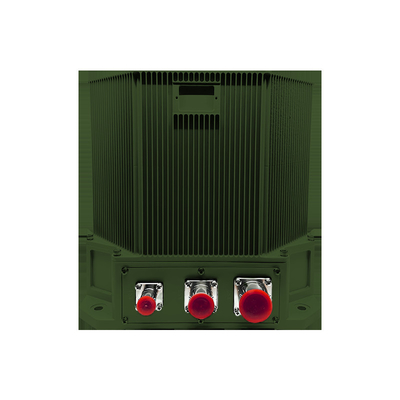

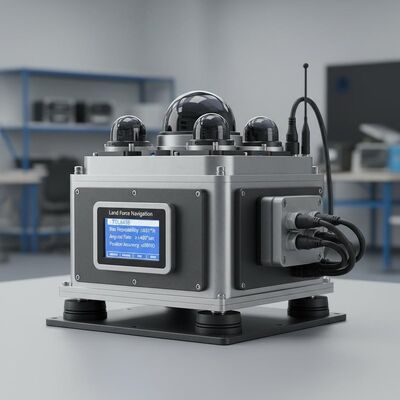

Thiết bị định vị và định hướng gyro quang gắn trên xe TDL645B
1 Lời giới thiệu
Kết hợp laser hoặc gyros sợi quang cùng với các máy đo tốc độ thạch anh như các cảm biến lõi,hệ thống định vị và định hướng gyro quang học được gắn trên xe sử dụng kiến trúc điều hướng quán tínhNó sử dụng phần mềm định vị tinh vi để cung cấp các thông số định vị xe theo thời gian thực.điều hướng GNSS/IMU tích hợpHệ thống toàn diện này cung cấp thông tin hoàn chỉnh và liên tục về vị trí, tốc độ và thái độ của xe,đáp ứng các yêu cầu đa dạng của các nền tảng gắn trên xe khác nhau.
2Phòng ứng dụng
Thích hợp cho xe khảo sát địa chất, xe tăng, pháo binh tự động, xe chiến đấu bộ binh, xe không người lái, tàu cao tốc, xe máy nông nghiệp, vv
3Đặc điểm hiệu suất
Có khả năng sắp xếp và khởi tạo trong trạng thái tĩnh hoặc động (trong chuyển động).
Có tính năng điều hướng tự trị, cập nhật tốc độ không (ZUPT) và điều hướng tích hợp với hệ thống số dặm và / hoặc hệ thống dựa trên vệ tinh.
Thích hợp để sử dụng ở vĩ độ cao (± 65 °), cực kỳ lạnh và vùng cao.
Độ tin cậy cao.
4 Các thông số chính
| Loại | TDL645B | |
| Đồng hồ tăng tốc | Các tháng Bias lặp lại | ≤ 20μg |
| Các tháng Scale Factor chính xác | ≤ 20ppm | |
| Gyro | Tính lặp lại thiên vị | ≤0,01°/h |
| Độ chính xác của yếu tố quy mô | ≤5ppm | |
| Đi bộ ngẫu nhiên | ≤ 0,003°/√hr | |
| Đặc điểm | Tỷ lệ góc | ≥±400°/s |
| Tốc độ góc | 100000°/s2 | |
| Tốc độ tăng tốc | > 25g | |
| Thái độ nghiêng | Bất kỳ hướng dẫn nào | |
| Thời gian sắp xếp | ≤15 phút | |
| Input/output | 3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M | |
| Độ chính xác vị trí | Độ chính xác tìm kiếm / định hướng phía bắc | ≤ 5m |
| Sự kết hợp định vị quán tính / số dặm | ≤ 0,08%D | |
| Độ chính xác tìm kiếm / định hướng phía bắc | ≤0,4mil | |
| Độ chính xác giữ vòng bi/2h | ≤0,4mil | |
| Độ chính xác vị trí điều hướng kết hợp | ≤0,2mil | |
| Hiệu suất ứng dụng AHRS | Độ chính xác hướng | ≤0,2mil |
| Độ chính xác Pitch & Roll | ≤0,2mil | |
| Đặc điểm | Tiêu thụ năng lượng | < 40W |
| Kích thước | -- | |
| Trọng lượng | < 6,5kg | |
| Nhiệt độ | -40°C~60°C | |
| Sốc | 15g, sóng bán âm 11ms | |
| Điện áp đầu vào | DC24V ((± 25%) | |
| Làm mát | Chế độ dẫn đến tấm gắn | |
| Vibration (sự rung động) | 20 ~ 2000Hz,6.06g | |
| MTBF | >15000 giờ | |
