Chất lượng Thiết bị định vị gyro quang gắn trên phương tiện TDL85A, có độ lặp lại thiên vị ≤ 0,003 °/h, tỷ lệ góc ≥ ± 400 °/s và < 8 kg trọng lượng nhà máy sản xuất

Thiết bị định vị gyro quang gắn trên phương tiện TDL85A, có độ lặp lại thiên vị ≤ 0,003 °/h, tỷ lệ góc ≥ ± 400 °/s và < 8 kg trọng lượng

Name: Thiết bị định vị gyro quang gắn trên phương tiện TDL85A, có độ lặp lại thiên vị ≤ 0,003 °/h, tỷ lệ góc ≥ ± 400 °/s và < 8 kg trọng lượng
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDL85A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Bao bì tiêu chuẩn: Hộp hộp

TDL85A.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển quang học gắn trên xe TDL85A mang lại khả năng điều hướng chính xác với độ lệch ≤0,003°/h, độ chính xác 2ppm và tốc độ ±400°/giây. Được chứng nhận cho hoạt động -40oC ~ 60oC, nó hỗ trợ tích hợp ZUPT, GNSS & đồng hồ đo đường cho xe tăng, phương tiện khảo sát và nền tảng không người lái.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hệ thống điều hướng Gyro quang gắn trên xe

,

Hệ thống định vị quán tính của lực lượng mặt đất

,

Hệ thống định vị quán tính Gyro quang học

Độ lặp lại sai lệch:

≤0,003°/giờ

đi bộ ngẫu nhiên:

.0008°/√giờ

Độ chính xác của yếu tố tỷ lệ:

2ppm

Tỷ lệ góc:

≥±400°/giây

Kích thước:

232 × 186 × 160

Cân nặng:

＜8kg

Mô tả sản phẩm

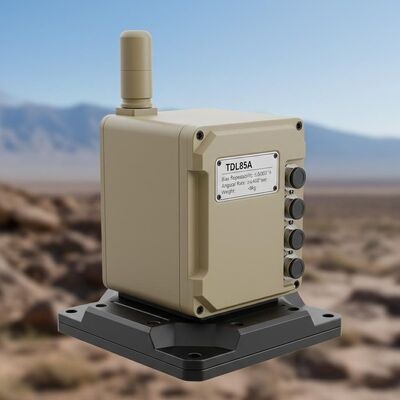

Thiết bị định vị vị gyro quang gắn trên phương tiện TDL85A

Hệ thống định vị và định hướng vòng xoáy quang học được gắn trên xe này sử dụng kính hiển vi laser hoặc sợi quang kết hợp với máy đo tốc độ thạch anh làm cảm biến cốt lõi của nó.Sử dụng kiến trúc hệ thống định vị quán tính (SINS) với phần mềm định vị tiên tiến, nó cung cấp dữ liệu định vị thời gian thực thông qua nhiều chế độ hoạt động.

Khả năng hệ thống

Thiết bị cung cấp các thông số định vị xe hoàn chỉnh bao gồm vị trí, tốc độ và thái độ để đáp ứng các yêu cầu đa dạng của các nền tảng xe khác nhau.Các chế độ hoạt động bao gồm cập nhật tốc độ không (ZUPT) cho hiệu chuẩn tĩnh, định vị tích hợp quán tính / GNSS (GPS / BeiDou) và tích hợp quán tính / odometer.

Các lĩnh vực ứng dụng

Xe khảo sát địa chất
Xe tăng và pháo binh tự động
Xe chiến đấu bộ binh
Xe không người lái
Tàu cao tốc
Xe máy nông nghiệp

Đặc điểm hiệu suất

Có khả năng sắp xếp và khởi tạo trong trạng thái tĩnh hoặc động (trong chuyển động)
Tính năng điều hướng tự trị, cập nhật tốc độ không (ZUPT) và điều hướng tích hợp với hệ thống số dặm và / hoặc hệ thống dựa trên vệ tinh
Thích hợp để sử dụng ở vĩ độ cao (± 65 °), cực lạnh và vùng cao
Thiết kế độ tin cậy cao

Thông số kỹ thuật

Loại tham số	Thông số kỹ thuật
Sự lặp lại thiên vị tháng của đồng hồ tăng tốc	≤10μg
Accelerometer tháng Scale Factor chính xác	≤ 10 ppm
Sự lặp lại của Gyro Bias	≤ 0,003°/h
Độ chính xác của yếu tố thang đo Gyro	≤2ppm
Đi bộ ngẫu nhiên	≤0.0008°/√hr
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 25g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤8 phút
Input/Output	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Tìm kiếm phương bắc / Độ chính xác định hướng	≤7m
Inertial Navigation/Odometer Combination	≤ 0,1%D
Giữ độ chính xác vòng bi/2h	≤0,5mil
Độ chính xác vị trí điều hướng kết hợp	≤ 0,3mil
Độ chính xác đường dẫn AHRS	≤ 0,3mil
AHRS Pitch & Roll chính xác	≤0,2mil
Tiêu thụ năng lượng	< 30W
Kích thước	232186160
Trọng lượng	< 8kg
Nhiệt độ hoạt động	-40°C~60°C
Chống sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V ((± 25%)
Phương pháp làm mát	Chế độ dẫn đến tấm gắn
Chống rung động	20~2000Hz, 6,06g
MTBF	>20000 giờ
