Chất lượng TDL65A Thiết bị định vị gyro quang gắn trên xe với tốc độ góc ≥±400°/s, khả năng lặp lại thiên vị ≤0,006°/h và trọng lượng <6kg nhà máy sản xuất

TDL65A Thiết bị định vị gyro quang gắn trên xe với tốc độ góc ≥±400°/s, khả năng lặp lại thiên vị ≤0,006°/h và trọng lượng <6kg

Name: TDL65A Thiết bị định vị gyro quang gắn trên xe với tốc độ góc ≥±400°/s, khả năng lặp lại thiên vị ≤0,006°/h và trọng lượng <6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDL65A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Bao bì tiêu chuẩn: Hộp hộp

TDL65A.pdf

PDF

Tóm tắt sản phẩm

Hệ thống con quay hồi chuyển quang học gắn trên xe TDL65A mang lại độ lặp lại sai lệch ≤0,006°/h và tốc độ góc ≥±400°/giây. Hỗ trợ tích hợp ZUPT, GNSS & máy đo đường cho xe tăng, UAV và phương tiện khảo sát. Hoạt động trong điều kiện khắc nghiệt (-40oC~60oC) với hơn 20.000 giờ MTBF.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hệ thống dẫn đường quán tính tiên tiến

,

Hệ thống dẫn đường quán tính gắn trên xe

Độ lặp lại sai lệch:

≤0,006°/giờ

Độ chính xác của yếu tố tỷ lệ:

3ppm

đi bộ ngẫu nhiên:

≤0,0015 °/√hr

Tỷ lệ góc:

≥±400°/giây

Kích thước:

193 × 169 × 160

Cân nặng:

＜ 6kg

Mô tả sản phẩm

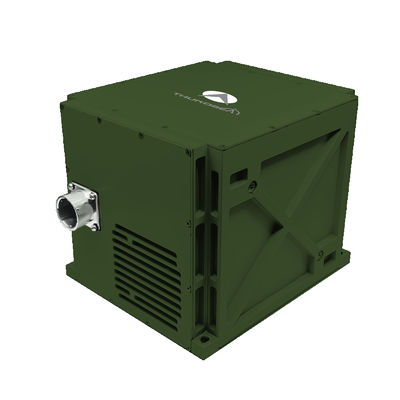

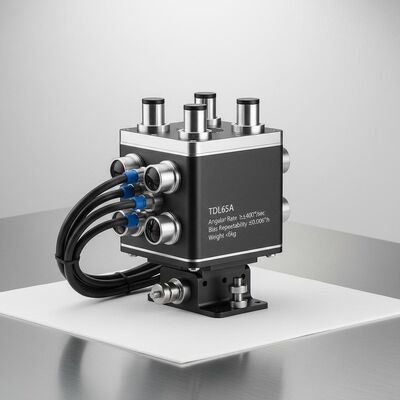

Thiết bị định vị và định hướng Gyro quang gắn trên xe TDL65A

Hệ thống định vị và định hướng gyro quang TDL65A được gắn trên xe sử dụng gyro laser / sợi quang và máy đo tốc độ thạch anh làm cảm biến cốt lõi.Việc áp dụng kiến trúc định vị quán tính dây đeo với các thuật toán định vị tiên tiến, nó cung cấp dữ liệu định vị thời gian thực. Dòng sản phẩm này hỗ trợ nhiều chế độ hoạt động bao gồm cập nhật tốc độ không (ZUPT), định vị quán tính được hỗ trợ bởi GNSS,và điều hướng quán tính được hỗ trợ bởi số dặm.

Các lĩnh vực ứng dụng

Xe khảo sát địa chất
Xe tăng và pháo binh tự động
Xe chiến đấu bộ binh
Xe không người lái
Tàu cao tốc
Xe máy nông nghiệp

Đặc điểm hiệu suất

Khả năng điều hướng tự động
Chức năng cập nhật tốc độ không (ZUPT)
Điều hướng tích hợp với hệ thống số dặm và hệ thống dựa trên vệ tinh
Thiết kế độ tin cậy cao
Thích hợp cho vùng vĩ độ cao (± 65 °), cực lạnh và vùng cao
Có khả năng sắp xếp và khởi tạo trong trạng thái tĩnh hoặc động (trong chuyển động)

Thông số kỹ thuật

Loại tham số	Thông số kỹ thuật
Mô hình	TDL65A
Sự lặp lại thiên vị của máy tăng tốc	≤10μg
Độ chính xác của yếu tố thang đo máy gia tốc	≤ 10 ppm
Sự lặp lại của Gyro Bias	≤ 0,006°/h
Độ chính xác của yếu tố thang đo Gyro	≤3ppm
Đi bộ ngẫu nhiên Gyro	≤ 0,0015°/√hr
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 25g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤8 phút
Input/Output	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Tìm kiếm phương bắc / Độ chính xác định hướng	≤7m
Inertial Navigation/Odometer Combination	≤ 0,2%D
Đặt Đặt chính xác (2h)	≤1,0mil
Độ chính xác vị trí điều hướng kết hợp	≤0,5mil
Độ chính xác đường dẫn AHRS	≤0,5mil
AHRS Pitch & Roll chính xác	≤0,2mil
Tiêu thụ năng lượng	< 30W
Kích thước	193169160 mm
Trọng lượng	< 6kg
Nhiệt độ hoạt động	-40°C đến 60°C
Chống sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V ((± 25%)
Phương pháp làm mát	Chế độ dẫn đến tấm gắn
Chống rung động	20~2000Hz, 6,06g
MTBF	>20000 giờ
