Thông tin chi tiết sản phẩm:
|
| Độ lặp lại sai lệch: | ≤0,006°/giờ | Độ chính xác của yếu tố tỷ lệ: | ≤3ppm |
|---|---|---|---|
| đi bộ ngẫu nhiên: | ≤0,0015 °/√hr | Tỷ lệ góc: | ≥ ± 400 °/giây |
| Kích thước: | 193 × 169 × 160 | Trọng lượng: | ＜ 6kg |
| Làm nổi bật: | Hệ thống định vị quán tính tiên tiến,Hệ thống định vị quán tính gắn trên xe |
||

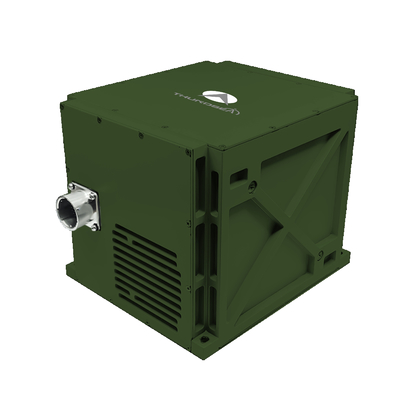

Thiết bị Định vị và Định hướng Quang học Con quay Hồi chuyển Gắn trên Xe TDL65A Lực lượng Lục quân
1 Giới thiệu
Hệ thống định vị và định hướng quang học con quay hồi chuyển gắn trên xe sử dụng con quay hồi chuyển laser/sợi quang và gia tốc kế thạch anh làm cảm biến cốt lõi. Áp dụng kiến trúc dẫn đường quán tính strapdown với các thuật toán dẫn đường tiên tiến, nó cung cấp dữ liệu định vị theo thời gian thực. Dòng sản phẩm này hỗ trợ nhiều chế độ hoạt động: Cập nhật Vận tốc Bằng không (ZUPT), dẫn đường quán tính có hỗ trợ GNSS và dẫn đường quán tính có hỗ trợ đồng hồ đo quãng đường. Được thiết kế cho các nền tảng xe khác nhau, nó cung cấp các thông số dẫn đường toàn diện để đáp ứng các yêu cầu hoạt động khác nhau.
2Lĩnh vực ứng dụng
Thích hợp cho các phương tiện khảo sát trắc địa, xe tăng, pháo tự hành, xe chiến đấu bộ binh, xe không người lái, tàu cao tốc, máy móc nông nghiệp, v.v.
3Đặc điểm hiệu suất
Có các tính năng dẫn đường tự động, cập nhật vận tốc bằng không (ZUPT) và dẫn đường tích hợp với đồng hồ đo quãng đường và/hoặc hệ thống vệ tinh.
Độ tin cậy cao.
Thích hợp để sử dụng ở các vùng vĩ độ cao (±65°), cực lạnh và vùng cao.
Có khả năng căn chỉnh và khởi tạo ở trạng thái tĩnh hoặc động (đang chuyển động).
4 Thông số chính
| Loại | TDL65A | |
| Gia tốc kế | Độ lặp lại sai số | ≤10μg |
| Độ chính xác hệ số tỷ lệ | ≤10ppm | |
| Con quay hồi chuyển | Độ lặp lại sai số | ≤0.006°/h |
| Độ chính xác hệ số tỷ lệ | ≤3ppm | |
| Đi bộ ngẫu nhiên | ≤0.0015°/√hr | |
| Tính năng | Tốc độ góc | ≥±400°/giây |
| Gia tốc góc | 100000°/giây2 | |
| Gia tốc | ＞25g | |
| Tư thế góc | Bất kỳ hướng nào | |
| Thời gian căn chỉnh | ≤8 phút | |
| Đầu vào/đầu ra | 3 cổng nối tiếp song công RS422, 1 cổng Ethernet 100M | |
| Độ chính xác vị trí | Độ chính xác tìm hướng/định hướng | ≤7m |
| Kết hợp dẫn đường quán tính/đồng hồ đo quãng đường | ≤0.2%D | |
| Độ chính xác tìm hướng/định hướng | ≤0.7mil | |
| Độ chính xác giữ phương vị/2h | ≤1.0mil | |
| Độ chính xác vị trí dẫn đường kết hợp | ≤0.5mil | |
| Hiệu suất ứng dụng AHRS | Độ chính xác phương vị | ≤0.5mil |
| Độ chính xác Pitch & Roll | ≤0.2mil | |
| Đặc điểm | Tiêu thụ điện năng | ＜30W |
| Kích thước | 193×169×160 | |
| Trọng lượng | ＜6kg | |
| Nhiệt độ | -40℃~60℃ | |
| Sốc | 15g, Sóng hình sin nửa chu kỳ 11ms | |
| Điện áp đầu vào | DC24V(±25%) | |
| Làm mát | Dẫn nhiệt đến tấm lắp | |
| Rung | 20~2000Hz,6.06g | |
| MTBF | ＞20000 giờ | |
