Chất lượng TDL46A Thiết bị định vị Gyro quang gắn trên xe với độ chính xác vị trí ≤0,3%D ≤8min Thời gian sắp xếp và Hệ thống định vị quán tính đáng tin cậy cao nhà máy sản xuất

TDL46A Thiết bị định vị Gyro quang gắn trên xe với độ chính xác vị trí ≤0,3%D ≤8min Thời gian sắp xếp và Hệ thống định vị quán tính đáng tin cậy cao

Name: TDL46A Thiết bị định vị Gyro quang gắn trên xe với độ chính xác vị trí ≤0,3%D ≤8min Thời gian sắp xếp và Hệ thống định vị quán tính đáng tin cậy cao
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDL46A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Bao bì tiêu chuẩn: Hộp hộp

TDL46A.pdf

PDF

Tóm tắt sản phẩm

Thiết bị định vị con quay quang học gắn trên xe TDL46A cung cấp khả năng điều hướng có độ chính xác cao với độ chính xác 10m, hỗ trợ nhiều chế độ tích hợp (ZUPT/GNSS/đồng hồ đo đường) và hoạt động trong điều kiện khắc nghiệt (-40oC~60oC). Có mức tiêu thụ điện năng thấp (<20W), thiết kế nhỏ gọn và MTBF hơn 20.000 giờ cho hiệu suất đáng tin cậy trong các phương tiện quân sự và công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Thiết bị định vị và định hướng Gyro quang học

,

Thiết bị Gyro quang gắn trên phương tiện

,

Đơn vị đo quán tính gắn trên phương tiện

Mô tả sản phẩm

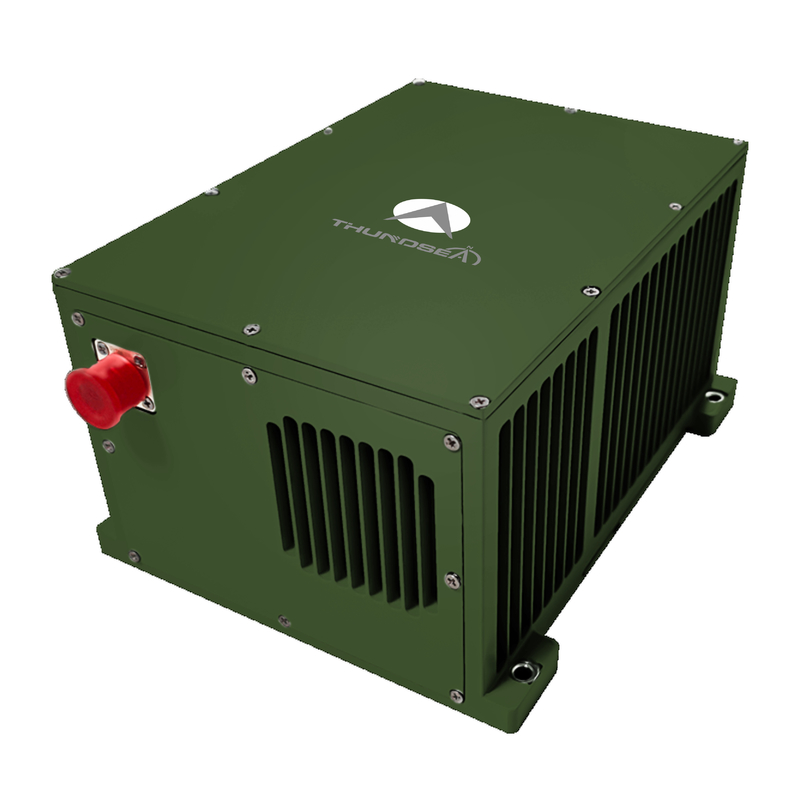

Thiết bị định vị vị gyro quang học TDL46A

Hệ thống định vị và định hướng gyro quang TDL46A được gắn trên xe sử dụng các gyroscope laser hoặc sợi quang tiên tiến kết hợp với máy đo gia tốc thạch anh như các cảm biến quán tính cốt lõi.Sử dụng kiến trúc hệ thống định vị quán tính (SINS) với các thuật toán định vị tinh vi, nó cung cấp dữ liệu định vị, định hướng và điều hướng thời gian thực cho các ứng dụng nền tảng xe khác nhau.

Khả năng hoạt động

Hệ thống này hỗ trợ nhiều chế độ hoạt động bao gồm cập nhật tốc độ không (ZUPT), định vị tích hợp GNSS / INS và định vị tích hợp số dặm / INS,cung cấp các thông số điều hướng xe toàn diện trong các kịch bản hoạt động khác nhau.

Các lĩnh vực ứng dụng

Xe khảo sát địa chất
Xe tăng và xe bọc thép
Hệ thống pháo binh tự lái
Xe chiến đấu bộ binh
Xe mặt đất không người lái
Tàu cao tốc
Xe máy nông nghiệp

Đặc điểm hiệu suất

Hoạt động ở các khu vực vĩ độ cao (± 65 °), lạnh cực và môi trường độ cao cao
Khả năng điều hướng tự động với cập nhật tốc độ không (ZUPT)
Điều hướng tích hợp với hệ thống số dặm và hệ thống dựa trên vệ tinh
Độ tin cậy cao cho các ứng dụng đòi hỏi
Sự sắp xếp và khởi tạo trong cả trạng thái tĩnh và động (trong chuyển động)

Thông số kỹ thuật

Loại tham số	Thông số kỹ thuật
Mô hình	TDL46A
Accelerometer - tháng Bias lặp lại	≤ 20μg
Điểm gia tốc - Độ chính xác của yếu tố thang đo tháng	≤ 20ppm
Gyro - Bias lặp lại	≤ 0,008°/h
Gyro - Độ chính xác yếu tố thang đo	≤5ppm
Gyro - Đi bộ ngẫu nhiên	≤ 0,003°/√hr
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 25g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤8 phút
Input/Output	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Độ chính xác vị trí - Tìm kiếm phía bắc / định hướng	≤ 10m
Inertial Navigation/Odometer Combination	≤ 0,3%D
Tìm kiếm phương bắc / Độ chính xác định hướng	≤1,0mil
Giữ độ chính xác vòng bi/2h	≤1,5mil
Độ chính xác vị trí điều hướng kết hợp	≤ 0,75mil
Ứng dụng AHRS - Độ chính xác tiêu đề	≤ 0,75mil
Ứng dụng AHRS - Pitch & Roll Accuracy	≤ 0,35mil
Tiêu thụ năng lượng	< 20W
Kích thước	195160108 mm
Trọng lượng	< 3,9kg
Nhiệt độ hoạt động	-40°C đến +60°C
Chống sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V (± 25%)
Phương pháp làm mát	Chế độ dẫn đến tấm gắn
Chống rung động	20-2000Hz, 6,06g
MTBF	>20000 giờ
