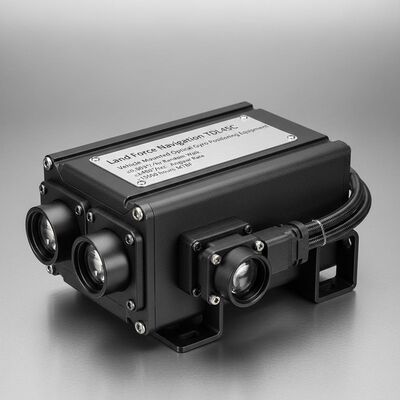

Chất lượng Thiết bị định vị gyro quang gắn trên phương tiện TDL45C cho lực lượng hàng hải trên bộ với ≤0,003°/√hr Đi ngẫu nhiên, ≥±400°/s Tốc độ góc và >15000 giờ MTBF nhà máy sản xuất

Thiết bị định vị gyro quang gắn trên phương tiện TDL45C cho lực lượng hàng hải trên bộ với ≤0,003°/√hr Đi ngẫu nhiên, ≥±400°/s Tốc độ góc và >15000 giờ MTBF

Name: Thiết bị định vị gyro quang gắn trên phương tiện TDL45C cho lực lượng hàng hải trên bộ với ≤0,003°/√hr Đi ngẫu nhiên, ≥±400°/s Tốc độ góc và >15000 giờ MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDL45C

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Bao bì tiêu chuẩn: Hộp hộp

TDL45C.pdf

PDF

Tóm tắt sản phẩm

Hệ thống con quay quang học gắn trên xe TDL45C mang lại độ chính xác định vị 5m với MTBF hơn 15.000 giờ. Có tốc độ góc ±400°/giây, hoạt động ở -40°C đến 60°C và nhiều chế độ điều hướng cho xe quân sự và công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Thiết bị Gyro quang gắn trên xe

,

Thiết bị điều hướng quán tính Gyro quang học

Lặp lại tháng sai:

10μg

Độ chính xác của yếu tố quy mô tháng:

10ppm

Độ lặp lại sai lệch:

≤0,01°/h

Độ chính xác của yếu tố tỷ lệ:

5ppm

đi bộ ngẫu nhiên:

.003°/√giờ

Tỷ lệ góc:

≥±400°/giây

Gia tốc góc:

100000°/giây2

MTBF:

＞15000 giờ

Mô tả sản phẩm

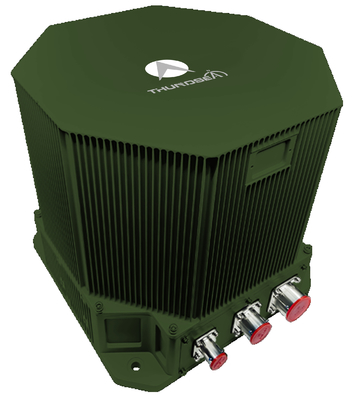

Thiết bị định vị và định hướng Gyro quang gắn trên xe TDL45C

Thiết bị định vị và định hướng gyro quang TDL45C được gắn trên xe sử dụng laser hoặc gyro sợi quang tiên tiến và máy đo gia tốc thạch anh làm cảm biến cốt lõi.Sử dụng kiến trúc hệ thống định vị quán tính dây đai với phần mềm định vị phức tạp, nó cung cấp dữ liệu định vị thời gian thực trên nhiều chế độ hoạt động bao gồm cập nhật tốc độ không (ZUPT), định vị trật tự / dựa trên vệ tinh tích hợp,và điều hướng tích hợp quán tính / số dặm.

Các lĩnh vực ứng dụng

Hệ thống định vị gyro quang học này tương thích với các nền tảng xe đa dạng bao gồm xe khảo sát địa chất, nền tảng chiến đấu bọc thép (vô hạm, pháo tự động,xe chiến đấu bộ binh), xe mặt đất không người lái (UGV), hệ thống đường sắt tốc độ cao, máy móc nông nghiệp và các nền tảng cơ khí khác đòi hỏi điều hướng chính xác.Giải pháp linh hoạt này phục vụ nhu cầu định vị trên dân sự, quân sự, và các ứng dụng công nghiệp.

Đặc điểm hiệu suất

Khả năng điều hướng tự động với khả năng cập nhật tốc độ bằng không (ZUPT)
Điều hướng tích hợp với hệ thống số dặm và hệ thống dựa trên vệ tinh
Sự sắp xếp và khởi tạo trong cả trạng thái tĩnh và động (trong chuyển động)
Thích hợp cho vùng vĩ độ cao (± 65 °), cực lạnh và vùng cao
Thiết kế độ tin cậy cao cho môi trường đòi hỏi

Thông số kỹ thuật

Nhóm tham số	Thông số kỹ thuật	Giá trị
Đồng hồ tăng tốc	Các tháng Bias lặp lại	≤10μg
	Các tháng Scale Factor chính xác	≤ 10 ppm
	Gyro	Tính lặp lại thiên vị	≤0,01°/h
Độ chính xác của yếu tố quy mô		≤5ppm
Đi bộ ngẫu nhiên		≤ 0,003°/√hr
Đặc điểm	Tỷ lệ góc	≥±400°/s
	Tốc độ góc	100000°/s2
	Tốc độ tăng tốc	> 25g
	Thái độ nghiêng	Bất kỳ hướng dẫn nào
Hiệu suất	Thời gian sắp xếp	≤15 phút
Input/Output	Giao diện	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Độ chính xác vị trí	Tìm kiếm phương bắc / Độ chính xác định hướng	≤ 5m
	Inertial Navigation/Odometer Combination	≤ 0,05%D
	Tìm kiếm phương bắc / Độ chính xác định hướng	≤ 0,3mil
	Giữ độ chính xác vòng bi/2h	≤ 0,3mil
	Độ chính xác vị trí điều hướng kết hợp	≤0,2mil
Hiệu suất ứng dụng AHRS	Độ chính xác hướng	≤0,2mil
Hiệu suất ứng dụng AHRS	Độ chính xác Pitch & Roll	≤0,2mil
Đặc điểm	Tiêu thụ năng lượng	< 40W
	Trọng lượng	< 8,2kg
	Phạm vi nhiệt độ	-40°C~60°C
	Chống sốc	15g, Half-Sine Wave 11ms
	Điện áp đầu vào	DC24V ((± 25%)
	Phương pháp làm mát	Chế độ dẫn đến tấm gắn
	Chống rung động	20~2000Hz, 6,06g
	MTBF	>15000 giờ
