Thiết bị định vị gyro quang gắn trên phương tiện TDF71A có độ lặp lại thiên vị ≤0,01°/h, >20000 giờ MTBF và ≤5 phút thời gian sắp xếp

Name: Thiết bị định vị gyro quang gắn trên phương tiện TDF71A có độ lặp lại thiên vị ≤0,01°/h, >20000 giờ MTBF và ≤5 phút thời gian sắp xếp
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF71A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Bao bì tiêu chuẩn: Hộp hộp

TDF71A.pdf

PDF

Tóm tắt sản phẩm

Thiết bị định vị và định hướng Gyro quang gắn trên xe TDF71A Hệ thống định vị xe tiên tiến Hệ thống định vị và định hướng gyro quang gắn trên phương tiện sử dụng laser hoặc gyroscope sợi quang kết hợp với máy tăng tốc thạch anh như các thành phần cảm biến cốt lõi.Hoạt động theo kiến trúc hệ thống đ...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Thiết bị định vị Gyro quang học

,

Lực lượng mặt đất trong điều hướng

,

Độ chính xác cao trong điều hướng

Lặp lại tháng sai:

20μg

Độ chính xác của yếu tố quy mô tháng:

20ppm

Độ lặp lại sai lệch:

≤0,01°/h

Độ chính xác của yếu tố tỷ lệ:

20ppm

đi bộ ngẫu nhiên:

.003°/√giờ

Rung:

20~2000Hz,6.06g

MTBF:

＞20000 giờ

Mô tả sản phẩm

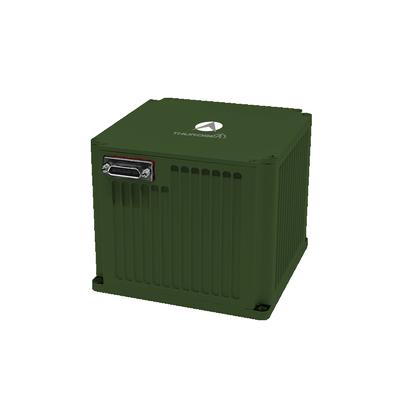

Thiết bị định vị và định hướng Gyro quang gắn trên xe TDF71A

Hệ thống định vị xe tiên tiến

Hệ thống định vị và định hướng gyro quang gắn trên phương tiện sử dụng laser hoặc gyroscope sợi quang kết hợp với máy tăng tốc thạch anh như các thành phần cảm biến cốt lõi.Hoạt động theo kiến trúc hệ thống định vị quán tính dây đai, nó sử dụng phần mềm thuật toán tiên tiến để cung cấp dữ liệu điều hướng thời gian thực.định vị trật tự/satelite tích hợp, và điều hướng hợp nhất quán tính / odometer, cung cấp các thông số chuyển động xe toàn diện cho các yêu cầu nền tảng di động khác nhau.

Các lĩnh vực ứng dụng

Xe khảo sát địa chất
Xe tăng và pháo binh tự động
Xe chiến đấu bộ binh
Xe không người lái
Tàu cao tốc
Xe máy nông nghiệp

Đặc điểm hiệu suất

Có khả năng sắp xếp và khởi tạo trong trạng thái tĩnh hoặc động (trong chuyển động)
Tính năng điều hướng tự trị, cập nhật tốc độ không (ZUPT) và điều hướng tích hợp với hệ thống số dặm và / hoặc hệ thống dựa trên vệ tinh
Thích hợp để sử dụng ở vĩ độ cao (± 65 °), cực lạnh và vùng cao
Độ tin cậy cao và hiệu suất mạnh mẽ

Thông số kỹ thuật

Loại	TDF71A
Đồng hồ tăng tốc
Các tháng Bias lặp lại	≤ 20μg
Các tháng Scale Factor chính xác	≤ 20ppm
Gyro
Tính lặp lại thiên vị	≤0,01°/h
Độ chính xác của yếu tố quy mô	≤ 20ppm
Đi bộ ngẫu nhiên	≤ 0,003°/√hr
Đặc điểm
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 25g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤5 phút
Input/output
Giao diện	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Độ chính xác vị trí
Độ chính xác tìm kiếm / định hướng phía bắc	--
Sự kết hợp định vị quán tính / số dặm	≤ 0,4%D
Độ chính xác tìm kiếm / định hướng phía bắc	≤ 3,0mil
Độ chính xác giữ vòng bi/2h	≤ 4,0mil
Độ chính xác vị trí điều hướng kết hợp	≤ 2,0mil
Hiệu suất ứng dụng AHRS
Độ chính xác hướng	≤ 2,0mil
Độ chính xác Pitch & Roll	≤0,5mil
Đặc điểm
Tiêu thụ năng lượng	< 15W
Kích thước	110110100
Trọng lượng	< 2,2kg
Nhiệt độ	-40°C~60°C
Sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V ((± 25%)
Làm mát	Chế độ dẫn đến tấm gắn
Vibration (sự rung động)	20~2000Hz, 6,06g
MTBF	>20000 giờ
