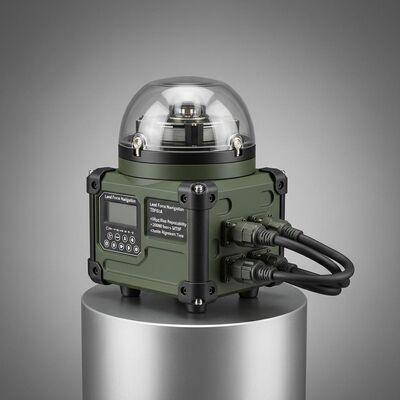

Chất lượng Thiết bị định vị Gyro quang gắn trên phương tiện với độ lặp lại Bias ≤50μg, >20000 giờ MTBF và ≤5min Thời gian sắp xếp nhà máy sản xuất

Thiết bị định vị Gyro quang gắn trên phương tiện với độ lặp lại Bias ≤50μg, >20000 giờ MTBF và ≤5min Thời gian sắp xếp

Name: Thiết bị định vị Gyro quang gắn trên phương tiện với độ lặp lại Bias ≤50μg, >20000 giờ MTBF và ≤5min Thời gian sắp xếp
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF61A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Bao bì tiêu chuẩn: Hộp hộp

TDF61A.pdf

PDF

Tóm tắt sản phẩm

Thiết bị định vị con quay hồi chuyển quang học gắn trên xe TDF61A cung cấp khả năng điều hướng có độ chính xác cao với độ lặp lại sai lệch ≤0,03°/giờ và MTBF >20.000 giờ. Có tính năng căn chỉnh động, hoạt động đa chế độ (ZUPT/điều hướng tích hợp) và hiệu suất mạnh mẽ trong điều kiện khắc nghiệt (-40oC~60oC).

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

hệ thống định vị quán tính

,

Thiết bị định vị và định hướng Gyro quang học

,

Thiết bị định vị Gyro quang gắn trên xe

Lặp lại tháng sai:

≤50μg

Độ chính xác của yếu tố quy mô tháng:

≤50ppm

Độ lặp lại sai lệch:

≤0,03 °/giờ, 1σ

Độ chính xác của yếu tố tỷ lệ:

≤50ppm

đi bộ ngẫu nhiên:

≤0,01 °/√hr

Rung:

20~2000Hz,6.06g

MTBF:

＞20000 giờ

Mô tả sản phẩm

Thiết bị định vị và định hướng Gyro quang gắn trên xe vận chuyển lực lượng đường bộ TDF61A

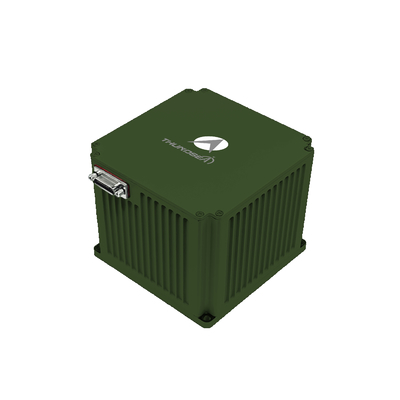

Thiết bị định vị và định hướng Gyro quang gắn trên xe TDF61A

Tổng quan sản phẩm

Thiết bị định vị và định hướng gyro quang gắn trên xe sử dụng laser hoặc gyro sợi quang và máy đo tốc độ thạch anh làm cảm biến cốt lõi.Sử dụng kiến trúc hệ thống định vị quán tính dây đai với phần mềm định vị tiên tiến, nó cung cấp thông tin định vị thời gian thực. Dòng sản phẩm cung cấp nhiều chế độ hoạt động bao gồm cập nhật tốc độ không (ZUPT), định vị tích hợp dựa trên quán tính / vệ tinh,và điều hướng tích hợp quán tính / số dặm, cung cấp các thông số định vị xe toàn diện cho các nền tảng gắn trên xe khác nhau.

Các lĩnh vực ứng dụng

Xe khảo sát địa chất
Xe tăng và pháo binh tự động
Xe chiến đấu bộ binh
Xe không người lái
Tàu cao tốc
Xe máy nông nghiệp

Đặc điểm hiệu suất

Có khả năng sắp xếp và khởi tạo trong trạng thái tĩnh hoặc động (trong chuyển động)
Tính năng điều hướng tự trị, cập nhật tốc độ không (ZUPT) và điều hướng tích hợp với hệ thống số dặm và / hoặc hệ thống dựa trên vệ tinh
Thích hợp để sử dụng ở vĩ độ cao (± 65 °), cực lạnh và vùng cao
Thiết kế độ tin cậy cao

Thông số kỹ thuật

Mô hình

TDF61A

Hiệu suất máy tăng tốc

Các tháng Bias lặp lại	≤ 50μg
Các tháng Scale Factor chính xác	≤ 50 ppm

Hiệu suất Gyro

Tính lặp lại thiên vị	≤ 0,03°/h,1σ
Độ chính xác của yếu tố quy mô	≤ 50 ppm
Đi bộ ngẫu nhiên	≤0,01°/√hr

Tính năng hệ thống

Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 40g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤5 phút

Input/Output

Giao diện

3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M

Độ chính xác vị trí

Sự kết hợp định vị quán tính / số dặm	≤ 1%D
Độ chính xác tìm kiếm / định hướng phía bắc	≤ 5,0mil
Độ chính xác giữ vòng bi/2h	≤ 6,0mil
Độ chính xác vị trí điều hướng kết hợp	≤ 3,0mil

Hiệu suất ứng dụng AHRS

Độ chính xác hướng	≤ 3,0mil
Độ chính xác Pitch & Roll	≤1,0mil

Đặc điểm vật lý

Tiêu thụ năng lượng	< 15W
Kích thước	110110100 mm
Trọng lượng	<1,7kg
Nhiệt độ hoạt động	-40°C~60°C
Chống sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V ((± 25%)
Phương pháp làm mát	Chế độ dẫn đến tấm gắn
Chống rung động	20~2000Hz, 6,06g
MTBF	>20000 giờ

Các thẻ

Hệ thống định vị đường ống

Hệ thống đo lường quán tính Khảo sát

Đơn vị đo lường quán tính sợi quang
