Chất lượng TDF645B Hệ thống điều hướng quán tính Gyro Optical trên không với độ lặp lại Bias ≤20μg, >15000 giờ MTBF và Multi-sensor Fusion nhà máy sản xuất

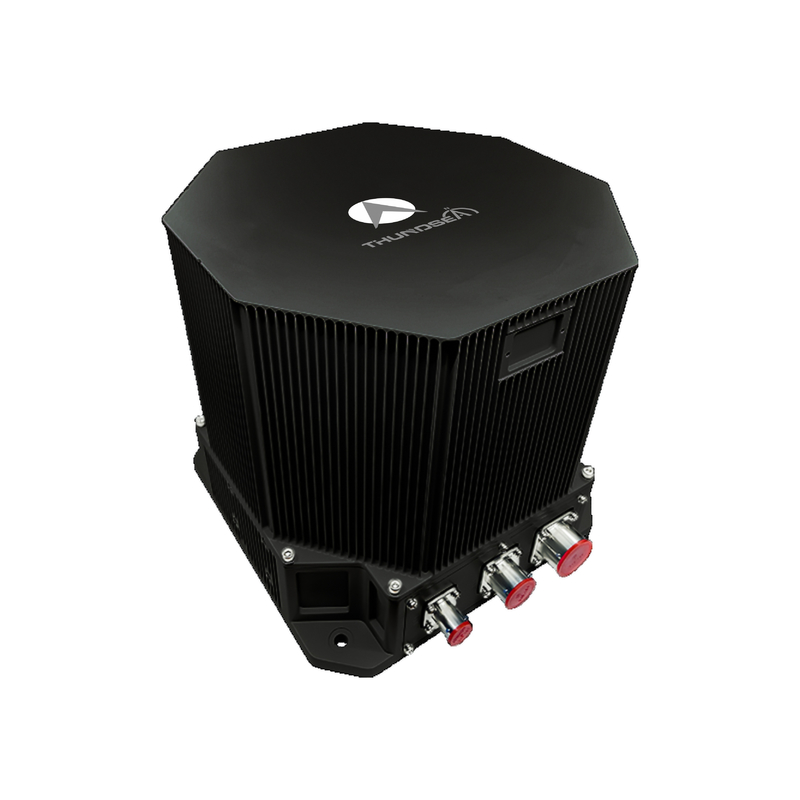

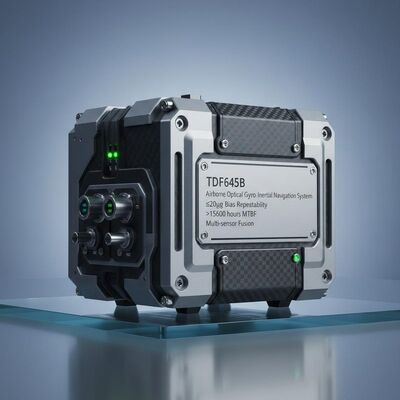

TDF645B Hệ thống điều hướng quán tính Gyro Optical trên không với độ lặp lại Bias ≤20μg, >15000 giờ MTBF và Multi-sensor Fusion

Name: TDF645B Hệ thống điều hướng quán tính Gyro Optical trên không với độ lặp lại Bias ≤20μg, >15000 giờ MTBF và Multi-sensor Fusion
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF645B

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Điều khoản thanh toán: L/C,T/T

Bao bì tiêu chuẩn: Hộp hộp

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển quang học trên không TDF645B INS mang lại độ chính xác vị trí ≤1nm/6h với phản ứng tổng hợp đa cảm biến. Có hơn 15.000 giờ MTBF, hoạt động từ -40oC đến 60oC và hỗ trợ tích hợp điều hướng vệ tinh/thiên thể/hình ảnh để có hiệu suất UAV vượt trội.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hàng không quang học Gyro Inertial Navigation

,

Bộ đo quán tính IMU hàng không

,

Bộ đo quán tính IMU con quay hồi chuyển quang học

Lặp lại tháng sai:

20μg

Độ chính xác của yếu tố quy mô tháng:

20ppm

Độ lặp lại sai lệch:

≤0,008 °/giờ

Độ chính xác của yếu tố tỷ lệ:

20ppm

đi bộ ngẫu nhiên:

.003°/√giờ

Rung:

20~2000Hz,6.06g

MTBF:

＞15000 giờ

Mô tả sản phẩm

Hàng không điều hướng TDF645B Hàng không quang học Gyro Inertial điều hướng

Hệ thống điều hướng quán tính Gyro Optical Airborne (INS) sử dụng các gyroscope quang học và máy đo tốc độ thạch anh làm thành phần cảm biến cốt lõi của nó,sử dụng kiến trúc hệ thống strapdown hoặc dithered (được điều chỉnh)Hoạt động với phần mềm định vị tiên tiến với tốc độ xử lý cao, hệ thống cung cấp dữ liệu định vị thời gian thực thông qua lõi tính toán tinh vi của nó.

Dòng sản phẩm này có khả năng tích hợp đa nguồn, hỗ trợ sự hợp nhất của định vị vệ tinh, định vị thiên đường, định vị vô tuyến, dữ liệu đo độ cao,và hệ thống định vị trực quan theo yêu cầu của nhiệm vụCung cấp các chế độ hoạt động linh hoạt từ điều hướng quán tính thuần túy đến tổng hợp đa cảm biến tối ưu, nó cung cấp các thông số điều hướng toàn diện bao gồm vị trí chính xác, tốc độ,và thông tin vị trí cho các nền tảng trên không.

Các lĩnh vực ứng dụng

Thích hợp cho UAV cánh cố định, UAV cánh xoay và phương tiện bay chuyên dụng.

Đặc điểm hiệu suất

Hỗ trợ tổng hợp đa cảm biến, kết hợp dữ liệu vệ tinh, thiên văn, độ cao, vô tuyến và định vị trực quan
Hỗ trợ chuyển đổi giữa tự sắp xếp, sắp xếp cơ sở di chuyển và sắp xếp chuyển đổi dựa trên nhu cầu của khách hàng
Có khả năng sắp xếp trên các nền tảng rung động trên mặt đất và sắp xếp trong chuyến bay
Được trang bị các chức năng phát hiện lỗi và báo động hệ thống

Thông số kỹ thuật

Loại tham số	Thông số kỹ thuật	Giá trị
Đồng hồ tăng tốc	Các tháng Bias lặp lại	≤ 20μg
Đồng hồ tăng tốc	Các tháng Scale Factor chính xác	≤ 20ppm
Gyro	Tính lặp lại thiên vị	≤ 0,008°/h
	Độ chính xác của yếu tố quy mô	≤ 20ppm
	Đi bộ ngẫu nhiên	≤ 0,003°/√hr
Đặc điểm	Độ chính xác vị trí (thất lực thuần túy)	≤1nm/6h
	Độ chính xác vị trí (Combination Satellite Navigation Inertia)	tốt hơn độ chính xác của vệ tinh
	Độ chính xác tốc độ (đơn giản quán tính)	≤1,0m/s
	Độ chính xác tốc độ (Combination Inertial Navigation Satellite)	≤ 0,2m/s
Tỷ lệ góc		≥±400°/s
Tốc độ góc		100000°/s2
Tốc độ tăng tốc		> 25g
Thái độ nghiêng		Bất kỳ hướng dẫn nào
Thời gian sắp xếp		≤8 phút
Input/output		3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Hiệu suất ứng dụng AHRS	Độ chính xác định hướng (đơn giản quán tính)	≤0,1°sec ((L)
Hiệu suất ứng dụng AHRS	Độ chính xác hướng đi (combination satellite navigation)	≤ 0,05°sec ((L)
Độ chính xác Pitch & Roll	Trọng lực thuần túy	≤ 0,05°
Độ chính xác Pitch & Roll	Kết hợp định vị vệ tinh	≤0,02°
Tiêu thụ năng lượng		< 40W
Kích thước		193169160
Trọng lượng		< 6,5kg
Nhiệt độ		-40°C~60°C
Sốc		15g, Half-Sine Wave 11ms
Điện áp đầu vào		DC24V ((± 25%)
Làm mát		Chế độ dẫn đến tấm gắn
Vibration (sự rung động)		20~2000Hz, 6,06g
MTBF		>15000 giờ
