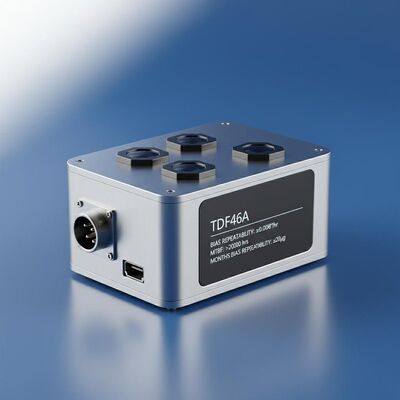

Chất lượng Hệ thống điều hướng không gian TDF46A Hệ thống điều hướng không gian Gyro Optical Inertial với độ lặp lại Bias ≤0,008°/hr, >20000 giờ MTBF và ≤20μg tháng Bias lặp lại nhà máy sản xuất

Hệ thống điều hướng không gian TDF46A Hệ thống điều hướng không gian Gyro Optical Inertial với độ lặp lại Bias ≤0,008°/hr, >20000 giờ MTBF và ≤20μg tháng Bias lặp lại

Name: Hệ thống điều hướng không gian TDF46A Hệ thống điều hướng không gian Gyro Optical Inertial với độ lặp lại Bias ≤0,008°/hr, >20000 giờ MTBF và ≤20μg tháng Bias lặp lại
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF46A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF46A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Điều khoản thanh toán: L/C,T/T

Bao bì tiêu chuẩn: Hộp hộp

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Tóm tắt sản phẩm

Hệ thống dẫn đường quán tính con quay hồi chuyển quang học trên không TDF46A mang lại độ chính xác vị trí .8nm/h với sự kết hợp đa cảm biến (GNSS, thiên thể, hình ảnh). Có hơn 20.000 giờ MTBF, hoạt động -40oC ~ 60oC và hỗ trợ căn chỉnh mặt đất/trong chuyến bay cho UAV và máy bay chuyên dụng.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hàng không quang học Gyro Inertial Navigation

,

hệ thống chèn

Lặp lại tháng sai:

20μg

Độ chính xác của yếu tố quy mô tháng:

20ppm

Độ lặp lại sai lệch:

≤0,008 °/giờ

Độ chính xác của yếu tố tỷ lệ:

20ppm

đi bộ ngẫu nhiên:

.003°/√giờ

Rung:

20~2000Hz,6.06g

MTBF:

＞20000 giờ

Mô tả sản phẩm

Hàng không điều hướng TDF46A Hàng không quang học Gyro Inertial điều hướng

Hệ thống định vị quán tính gyro quang học trên không TDF46A sử dụng các gyroscope sợi quang (FOG) và máy tăng tốc thạch anh chính xác cao như các yếu tố cảm biến cốt lõi.Hoạt động theo kiến trúc hệ thống gắn kết hoặc điều chỉnh, nó sử dụng các thuật toán định vị tiên tiến được xử lý thông qua các đơn vị máy tính nhúng để đạt được tính toán tham số quán tính thời gian thực ở tốc độ làm mới vượt quá 200Hz.

Khả năng tổng hợp đa cảm biến

Hệ thống này tích hợp liền mạch định vị vệ tinh (GNSS), định vị trên bầu trời, đo độ cao khí quyển, định vị vô tuyến và đầu vào số dặm thị giác thông qua các kỹ thuật lọc Kalman thích nghi.Các chế độ hoạt động có thể được cấu hình năng động giữa điều hướng quán tính thuần túy và trạng thái tăng cường lai.

Các lĩnh vực ứng dụng

Máy bay không người lái cánh cố định
Máy bay không người lái cánh quay
Các phương tiện chuyên dụng trên không

Đặc điểm hiệu suất

Có khả năng sắp xếp trên các nền tảng rung động trên mặt đất và sắp xếp trong chuyến bay
Hỗ trợ chuyển đổi giữa tự sắp xếp, sắp xếp cơ sở di chuyển và sắp xếp chuyển giao
Phối hợp đa cảm biến kết hợp dữ liệu vệ tinh, thiên văn, độ cao, vô tuyến và định vị trực quan
Được trang bị các chức năng phát hiện lỗi và báo động hệ thống

Thông số kỹ thuật

Loại tham số	Thông số kỹ thuật	Giá trị
Đồng hồ tăng tốc	Các tháng Bias lặp lại	≤ 20μg
Đồng hồ tăng tốc	Các tháng Scale Factor chính xác	≤ 20ppm
Gyro	Tính lặp lại thiên vị	≤ 0,008°/h
	Độ chính xác của yếu tố quy mô	≤ 20ppm
	Đi bộ ngẫu nhiên	≤ 0,003°/√hr
Đặc điểm	Độ chính xác vị trí (thất lực thuần túy)	≤ 0,8nm/1h
	Độ chính xác vị trí (Combination Satellite Navigation Inertia)	Tốt hơn độ chính xác của vệ tinh.
	Độ chính xác tốc độ (đơn giản quán tính)	≤1,0m/s
	Độ chính xác tốc độ (Combination Inertial Navigation Satellite)	≤ 0,2m/s
Hiệu suất	Tỷ lệ góc	≥±400°/s
	Tốc độ góc	100000°/s2
	Tốc độ tăng tốc	> 25g
	Thái độ nghiêng	Bất kỳ hướng dẫn nào
	Thời gian sắp xếp	≤8 phút
	Input/output	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Ứng dụng AHRS	Độ chính xác định hướng (đơn giản quán tính)	≤0,1°sec ((L)
	Độ chính xác hướng đi (combination satellite navigation)	≤ 0,05°sec ((L)
	Độ chính xác Pitch & Roll (Inertia tinh khiết)	≤ 0,03°
	Pitch & Roll Accuracy (Combination Satellite Navigation)	≤ 0,015°
Đặc điểm	Tiêu thụ năng lượng	< 20W
	Kích thước	195160108
	Trọng lượng	< 3,9kg
	Nhiệt độ	-40°C~60°C
	Sốc	15g, Half-Sine Wave 11ms
	Điện áp đầu vào	DC24V ((± 25%)
	Làm mát	Chế độ dẫn đến tấm gắn
	Vibration (sự rung động)	20~2000Hz, 6,06g
	MTBF	>20000 giờ
