Chất lượng TDL45C Hệ thống điều hướng quán tính Gyro Optical trên không với độ lặp lại Bias ≤20μg, >15000 giờ MTBF và ≤15min Thời gian sắp xếp nhà máy sản xuất

TDL45C Hệ thống điều hướng quán tính Gyro Optical trên không với độ lặp lại Bias ≤20μg, >15000 giờ MTBF và ≤15min Thời gian sắp xếp

Name: TDL45C Hệ thống điều hướng quán tính Gyro Optical trên không với độ lặp lại Bias ≤20μg, >15000 giờ MTBF và ≤15min Thời gian sắp xếp
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDL45C

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Điều khoản thanh toán: L/C,T/T

Bao bì tiêu chuẩn: Hộp hộp

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển quang học trên không TDL45C INS mang lại độ chính xác vị trí ≤1nm/12h với MTBF >15.000 giờ. Có tính năng kết hợp đa cảm biến, chế độ căn chỉnh thích ứng và hiệu suất mạnh mẽ trong điều kiện khắc nghiệt (-40oC~60oC, sốc 15g).

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hàng không quang học Gyro Inertial Navigation

,

Hệ thống dẫn đường quán tính có độ chính xác cao

Lặp lại tháng sai:

20μg

Độ chính xác của yếu tố quy mô tháng:

20ppm

Độ lặp lại sai lệch:

≤0,008 °/giờ

Độ chính xác của yếu tố tỷ lệ:

20ppm

đi bộ ngẫu nhiên:

.003°/√giờ

Rung:

20~2000Hz,6.06g

MTBF:

＞15000 giờ

Mô tả sản phẩm

Hàng không điều hướng TDL45C Hàng không quang học Gyro Inertial điều hướng

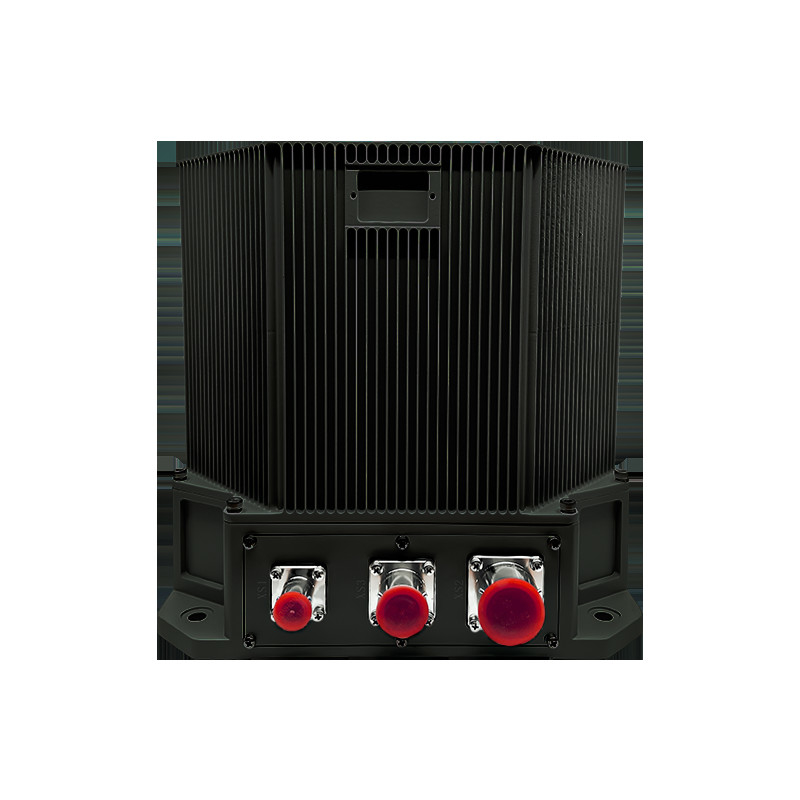

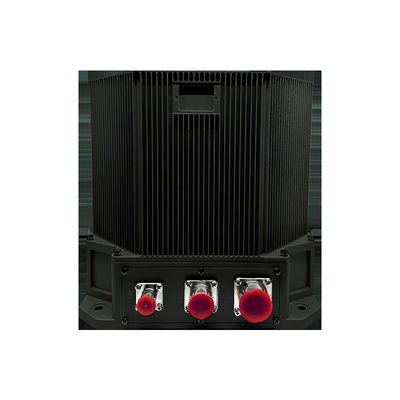

Hệ thống định vị quán tính vòng quay quang học trên không TDL45C sử dụng vòng quay quang học và máy đo tốc độ thạch anh làm cảm biến cốt lõi,sử dụng kiến trúc điều hướng được gắn hoặc dithered (được điều chỉnh)Phần mềm định vị tiên tiến xử lý dữ liệu ở tốc độ cao để cung cấp thông tin định vị thời gian thực.và đầu vào điều hướng trực quan dựa trên yêu cầu của người dùng, hỗ trợ nhiều chế độ hoạt động bao gồm tổng hợp quán tính thuần túy và đa cảm biến để cung cấp các thông số điều hướng nền tảng toàn diện.

Các lĩnh vực ứng dụng

Thích hợp cho UAV cánh cố định, UAV cánh xoay và phương tiện bay chuyên dụng.

Đặc điểm hiệu suất

Cho phép khả năng sắp xếp cho cả hai nền tảng mặt đất tĩnh với nhiễu rung và hệ thống định vị trong chuyến bay
Tính năng chuyển đổi chế độ sắp xếp thích nghi (tự sắp xếp, sắp xếp cơ sở chuyển động, sắp xếp chuyển) để đáp ứng các yêu cầu cụ thể của nhiệm vụ
Tích hợp dữ liệu định vị đa nguồn thông qua công nghệ tổng hợp cảm biến tiên tiến, bao gồm đầu vào vệ tinh, thiên văn, khí quyển, trợ giúp vô tuyến và số dặm thị giác
Bao gồm giám sát sức khỏe tích hợp với chẩn đoán lỗi thời gian thực và cơ chế cảnh báo

Thông số kỹ thuật

Loại	TDL45C
Đồng hồ tăng tốc
Các tháng Bias lặp lại	≤ 20μg
Các tháng Scale Factor chính xác	≤ 20ppm
Gyro
Tính lặp lại thiên vị	≤ 0,008°/h
Độ chính xác của yếu tố quy mô	≤ 20ppm
Đi bộ ngẫu nhiên	≤ 0,003°/√hr
Đặc điểm
Độ chính xác vị trí (thất lực thuần túy)	≤1nm/12h
Độ chính xác vị trí (Combination Satellite Navigation Inertia)	Tốt hơn độ chính xác của vệ tinh.
Độ chính xác tốc độ (đơn giản quán tính)	≤1,0m/s
Độ chính xác tốc độ (Combination Inertial Navigation Satellite)	≤ 0,2m/s
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 25g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤15 phút
Input/output	3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M
Thời gian sắp xếp	<15 phút
Hiệu suất ứng dụng AHRS
Độ chính xác định hướng (đơn giản quán tính)	≤0,1°sec ((L)
Độ chính xác hướng đi (combination satellite navigation)	≤ 0,05°sec ((L)
Độ chính xác Pitch & Roll (Inertia tinh khiết)	≤ 0,05°
Pitch & Roll Accuracy (Combination Satellite Navigation)	≤0,02°
Tiêu thụ năng lượng	< 40W
Kích thước	232186160
Trọng lượng	< 8,2kg
Nhiệt độ	-40°C~60°C
Sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V ((± 25%)
Làm mát	Chế độ dẫn đến tấm gắn
Vibration (sự rung động)	20~2000Hz, 6,06g
MTBF	>15000 giờ
