Thông tin chi tiết sản phẩm:
|
| Lặp lại tháng sai: | ≤20μg | Độ chính xác của yếu tố quy mô tháng: | ≤20ppm |
|---|---|---|---|
| Độ lặp lại sai lệch: | ≤0,01 °/giờ | Độ chính xác của yếu tố tỷ lệ: | ≤20ppm |
| đi bộ ngẫu nhiên: | ≤0,005 °/√hr | Rung động: | 20 ~ 2000Hz, 6.06g |
| MTBF: | 20000 giờ |

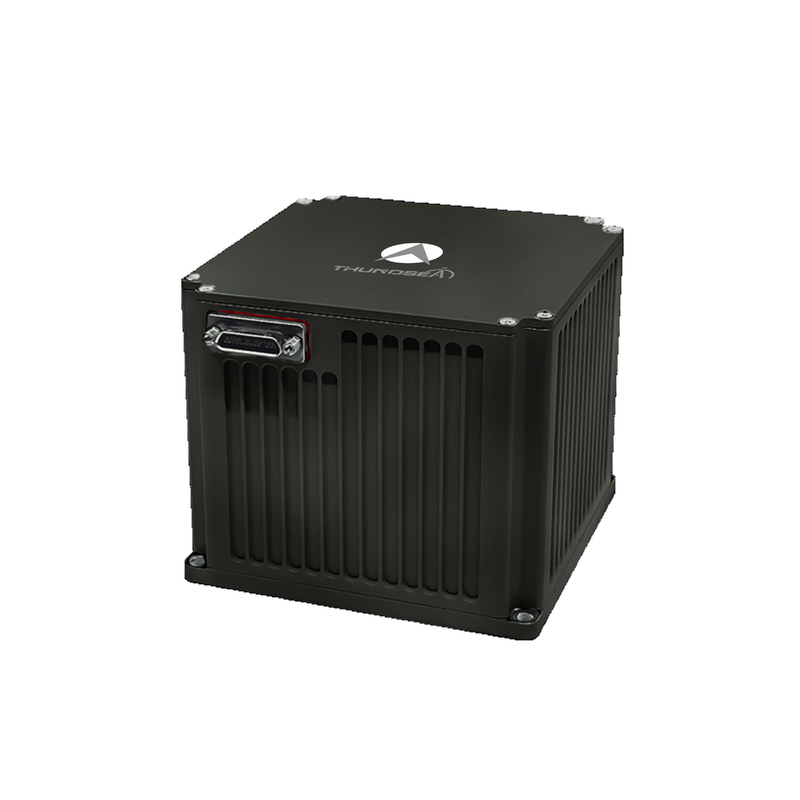

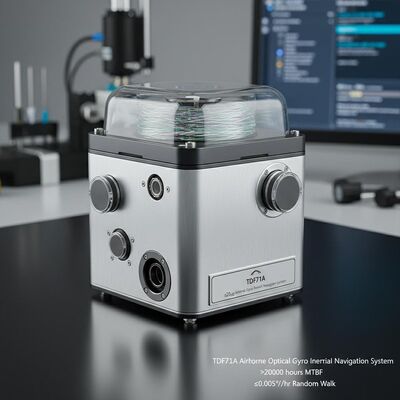

Hàng không điều hướng TDF71A Hàng không quang học Gyro Inertial điều hướng
1 Lời giới thiệu
Hệ thống điều hướng quán tính vòng quay quang học trên không (INS) sử dụng các máy quay quang học và máy đo tốc độ thạch anh như các thành phần cảm biến cốt lõi của nó,sử dụng kiến trúc hệ thống được gắn chặt hoặc được điều chỉnh (dithered) Với các thuật toán định vị nhúng tốc độ cao, nó cung cấp dữ liệu định vị và định hướng thời gian thực.điều hướng vô tuyến, và đầu vào nhận thức trực quan thông qua kiến trúc tổng hợp có thể cấu hình, phù hợp với các yêu cầu cụ thể của nhiệm vụ.Hỗ trợ các chế độ hoạt động đa dạng từ điều hướng quán tính độc lập đến các giải pháp đa cảm biến lai , nó cung cấp các thông số điều hướng nền tảng toàn diện bao gồm vị trí 3D, tốc độ, thái độ và tỷ lệ góc.
2Các lĩnh vực ứng dụng
Thích hợp cho UAV cánh cố định, UAV cánh xoay và phương tiện bay chuyên dụng.
3Hiệu suấtCđặc điểm
Hỗ trợ chuyển đổi giữa tự sắp xếp, sắp xếp cơ sở di chuyển và sắp xếp chuyển đổi dựa trên nhu cầu của khách hàng.
Hỗ trợ tổng hợp đa cảm biến, kết hợp dữ liệu vệ tinh, thiên văn, độ cao, vô tuyến và định vị trực quan.
Có khả năng sắp xếp trên các nền tảng rung động trên mặt đất và Định hướng trong khi bay.
Được trang bị các chức năng phát hiện lỗi và báo động hệ thống.
4 Các thông số chính
| Loại | TDF71A | ||
| Đồng hồ tăng tốc | Các tháng Bias lặp lại | ≤ 20μg | |
| Các tháng Scale Factor chính xác | ≤ 20ppm | ||
| Gyro | Tính lặp lại thiên vị | ≤0,01°/h | |
| Độ chính xác của yếu tố quy mô | ≤ 20ppm | ||
| Đi bộ ngẫu nhiên | ≤ 0,005°/√hr | ||
| Đặc điểm | Độ chính xác vị trí | Trọng lực thuần túy | ≤2nm/1h |
| Kết hợp vệ tinh định vị quán tính | tốt hơn độ chính xác của vệ tinh | ||
| Độ chính xác tốc độ | Trọng lực thuần túy | ≤ 1,5m/s | |
| Kết hợp vệ tinh định vị quán tính | ≤ 0,2m/s | ||
| Tỷ lệ góc | ≥±400°/s | ||
| Tốc độ góc | 100000°/s2 | ||
| Tốc độ tăng tốc | > 25g | ||
| Thái độ nghiêng | Bất kỳ hướng dẫn nào | ||
| Thời gian sắp xếp | ≤8 phút | ||
| Input/output | 3 cổng serial RS422 full-duplex, cổng Ethernet 1 100M | ||
| Thời gian sắp xếp | Thời gian | <5 phút | |
| Hiệu suất ứng dụng AHRS | Độ chính xác hướng | Trọng lực thuần túy | ≤ 0,2°sec ((L) |
| Kết hợp định vị vệ tinh | ≤0,1°sec ((L) | ||
| Độ chính xác Pitch & Roll | Trọng lực thuần túy | ≤ 0,03° | |
| Kết hợp định vị vệ tinh | ≤0,02° | ||
| Tiêu thụ năng lượng | < 15W | ||
| Đặc điểm | Kích thước | 130×130×100 | |
| Trọng lượng | < 2,2kg | ||
| Nhiệt độ | -40°C~60°C | ||
| Sốc | 15g, sóng bán âm 11ms | ||
| Điện áp đầu vào | DC24V ((± 25%) | ||
| làm mát | Chế độ dẫn đến tấm gắn | ||
| Vibration (sự rung động) | 20 ~ 2000Hz,6.06g | ||
| MTBF | >20000 giờ | ||
