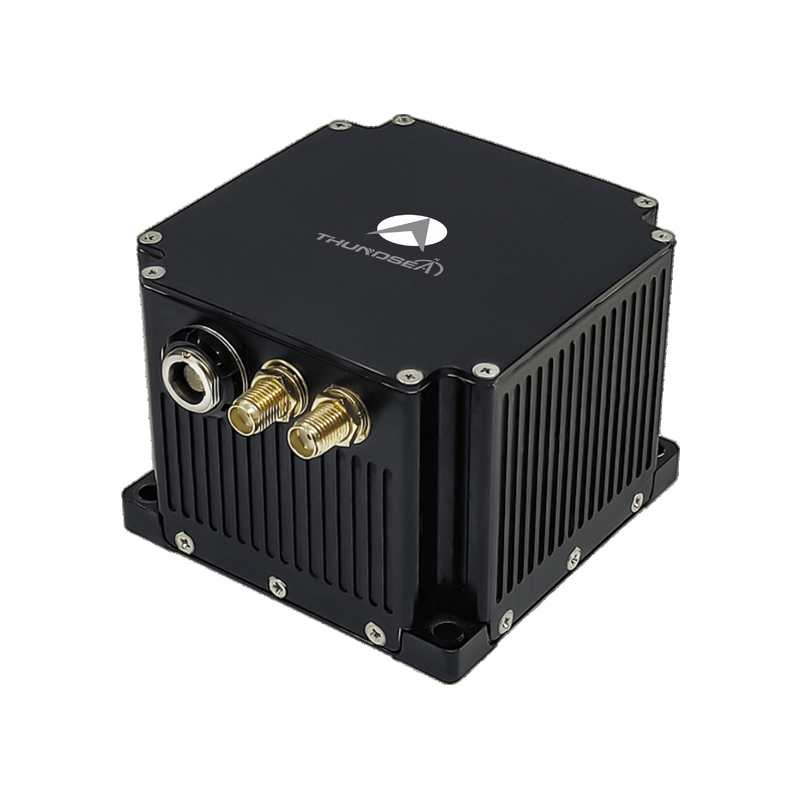

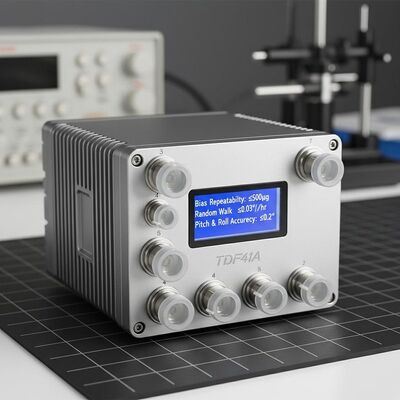

Chất lượng Hệ thống điều hướng không gian TDF41A Hệ thống điều hướng quán tính Gyro Optical trên không với ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk và ≤0.2° Pitch & Roll Accuracy nhà máy sản xuất

Hệ thống điều hướng không gian TDF41A Hệ thống điều hướng quán tính Gyro Optical trên không với ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk và ≤0.2° Pitch & Roll Accuracy

Name: Hệ thống điều hướng không gian TDF41A Hệ thống điều hướng quán tính Gyro Optical trên không với ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk và ≤0.2° Pitch & Roll Accuracy
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDF41A

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Thời gian giao hàng: 5-8 ngày làm việc

Điều khoản thanh toán: L/C,T/T

Bao bì tiêu chuẩn: Hộp hộp

TDF41A .pdf

PDF

Tóm tắt sản phẩm

Hệ thống dẫn đường quán tính con quay hồi chuyển quang học trên không TDF41A mang lại độ chính xác vị trí ≤1nm/10 phút, độ chính xác cao độ/cuộn ≤0,2° và hỗ trợ phản ứng tổng hợp đa cảm biến. Với hơn 20.000 giờ MTBF, phạm vi hoạt động -40oC~60oC và thiết kế nhỏ gọn 500g, đây là thiết bị lý tưởng cho các máy bay không người lái cánh cố định/cánh quay.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

TDF41A

,

Hàng không quang học Gyro Inertial Navigation

,

Hàng không

Lặp lại tháng sai:

500μg

Độ chính xác của yếu tố quy mô tháng:

500ppm

Độ lặp lại sai lệch:

.10,1°/giờ

Độ chính xác của yếu tố tỷ lệ:

300ppm

đi bộ ngẫu nhiên:

.03°/√giờ

Độ chính xác của sân & cuộn:

≤0,2°

Tiêu đề chính xác:

≤1 ° giây (l)

Mô tả sản phẩm

Hàng không điều hướng TDF41A Hàng không quang học Gyro Inertial điều hướng

Tổng quan sản phẩm

Hệ thống định vị quán tính vòng xoáy quang học trên không TDF41A sử dụng vòng xoáy quang học và máy đo tốc độ thạch anh làm cảm biến cốt lõi, sử dụng kiến trúc định vị quán tính dây đeo hoặc trục trặc.Với phần mềm định vị tốc độ cao tiên tiến, nó cung cấp dữ liệu định vị thời gian thực và hỗ trợ tích hợp với các hệ thống định vị vệ tinh, bầu trời, độ cao, vô tuyến và trực quan dựa trên yêu cầu của người dùng.

Các lĩnh vực ứng dụng

Thích hợp cho UAV cánh cố định, UAV cánh xoay và phương tiện bay chuyên dụng.

Đặc điểm hiệu suất

Có khả năng sắp xếp trên các nền tảng rung động trên mặt đất và sắp xếp trong chuyến bay
Hỗ trợ chuyển đổi giữa tự sắp xếp, sắp xếp cơ sở di chuyển và sắp xếp chuyển giao
Khả năng tổng hợp đa cảm biến với dữ liệu vệ tinh, thiên văn, độ cao, vô tuyến và định vị trực quan
Chức năng phát hiện lỗi và báo động hệ thống tích hợp

Thông số kỹ thuật

Loại tham số	Thông số kỹ thuật
Sự lặp lại thiên vị tháng của đồng hồ tăng tốc	≤ 500μg
Accelerometer tháng Scale Factor chính xác	≤ 500 ppm
Sự lặp lại của Gyro Bias	≤ 0,1°/h
Độ chính xác của yếu tố thang đo Gyro	≤ 300 ppm
Đi bộ ngẫu nhiên Gyro	≤ 0,03°/√hr
Độ chính xác vị trí (Inertia tinh khiết)	≤1nm/10min
Độ chính xác vị trí (INS + vệ tinh)	Tốt hơn độ chính xác của vệ tinh.
Độ chính xác tốc độ (INS + vệ tinh)	≤ 0,2m/s
Tỷ lệ góc	≥±400°/s
Tốc độ góc	100000°/s2
Tốc độ tăng tốc	> 40g
Thái độ nghiêng	Bất kỳ hướng dẫn nào
Thời gian sắp xếp	≤5 phút
Input/Output	2 cổng RS422
Độ chính xác đường AHRS (Vệ tinh)	≤1°sec ((L)
AHRS Pitch & Roll Accuracy (Satellite)	≤ 0,2°
Tiêu thụ năng lượng	< 10W
Kích thước	707053 mm
Trọng lượng	< 500g
Nhiệt độ hoạt động	-40°C đến +60°C
Chống sốc	15g, Half-Sine Wave 11ms
Điện áp đầu vào	DC24V ((± 25%)
Phương pháp làm mát	Chế độ dẫn đến tấm gắn
Chống rung động	20-2000Hz, 6,06g
MTBF	>20000 giờ
