Thông tin chi tiết sản phẩm:
|
| Độ ổn định Bias (1σ): | 00,004°/h~0,002°/h | Độ lặp lại sai lệch bằng 0 (1σ): | 0,002 °/h ~ 0,001 °/h |
|---|---|---|---|
| ARW （đi bộ ngẫu nhiên góc: | 0,0007 °/√hr ~ 0,0004 °/√hr | Lỗi nhân tố tỷ lệ (1σ): | ≤2PPM |
| Dải động: | ≥ ± 400 °/s | băng thông: | 200Hz |
| Trọng lượng: | 2kg | Kích thước: | 151mm × 126mm × 57mm |
| Làm nổi bật: | Máy quay laser nhẫn chính xác cao,Ring Laser Gyroscope |
||

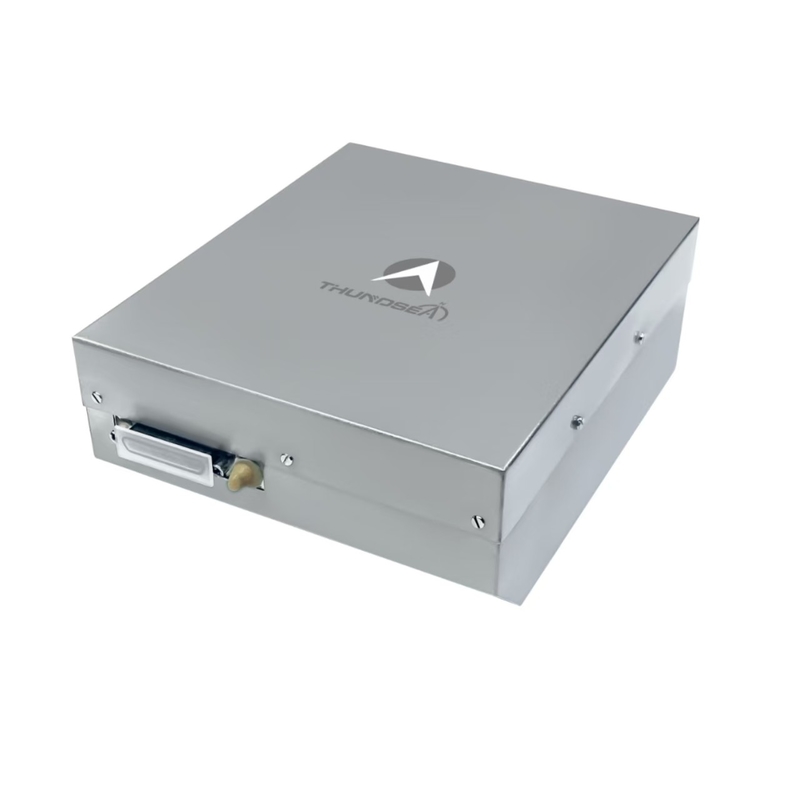

Chiếc máy quay laser nhẫn TDLG90S chính xác cao
1 Lời giới thiệu
Máy quay laser vòng (RLG) hoạt động trên hiệu ứng Sagnac như nguyên tắc cơ bản của nó,sử dụng sự khác biệt pha nhiễu giữa các chùm tia laser theo chiều kim đồng hồ và theo chiều ngược chiều kim đồng hồ trong một khoang cộng hưởng đóng để đo chính xác các gia tăng góc của người mang Loại kính gyroscope này thể hiện mức độ tích hợp cao, độ tin cậy đặc biệt, khả năng thích nghi với môi trường mạnh mẽ, và hiệu suất hoạt động ổn định,làm cho nó trở thành một cảm biến cốt lõi trong các hệ thống định vị quán tính chính xác cao được áp dụng rộng rãi trong cả các ứng dụng trong nước và quốc tế .
2Ứng dụng
"Được chứng nhận để tích hợp với các hệ thống định vị quán tính (INS) và hệ thống tham chiếu định hướng thái độ (AHRS) trên các nền tảng hàng không vũ trụ (máy vũ trụ / máy bay / vệ tinh),Hệ thống biển (hệ trên mặt nước/hệ chìm), và các mô-đun định vị trên mặt đất (xe ô tô / xe quân sự)".
3Đặc điểm
Đường dẫn ánh sáng và mạch được đóng gói trong một đơn vị, cấu trúc đơn giản và dễ cài đặt;
Kích thước nhỏ, trọng lượng nhẹ, tích hợp dễ dàng và tiêu thụ năng lượng có thể điều khiển
Độ tin cậy cao, chống sốc và rung động và khả năng thích nghi môi trường mạnh mẽ;
Phạm vi phản hồi động rộng, đầu ra tín hiệu kỹ thuật số.
4 Các thông số chính
|
Hiệu suất |
Độ ổn định Bias (1σ) |
0.004°/h~0,002°/h |
|
Không có khả năng lặp lại thiên vị (1σ) |
0.002°/h~0,001°/h |
|
|
ARW(Đi bộ ngẫu nhiên góc |
0.0007°/√giờ ~ 0,0004°/√hr |
|
|
Lỗi nhân thang đo (1σ) |
≤2ppm |
|
|
Phạm vi động |
≥±400°/s |
|
|
Dải băng thông |
> 200Hz |
|
|
Giao diện điện |
Bật giờ. |
< 5s |
|
Định dạng tín hiệu đầu ra |
TTL |
|
|
Xây dựng trong tự kiểm tra |
Vâng. |
|
|
Tỷ lệ cập nhật tín hiệu đầu ra |
1Hz |
|
|
Tỷ lệ baud tín hiệu đầu ra |
115200 |
|
|
Động lực sốc |
75g, nửa sinus, 6ms |
|
|
Nhiệt độ hoạt động |
- 40°C ~ + 70°C |
|
|
Nhiệt độ lưu trữ |
- 55°C ~ + 85°C |
|
|
Thông số kỹ thuật vật lý |
Nguồn cung cấp điện |
± 15V, ± 5V |
|
Kết nối (25 chân) |
J30JM-37ZKP36 |
|
|
Tiêu thụ năng lượng |
≤3W |
|
|
MTBF (theo MIL-HDBK-217-F) |
>10000h |
|
|
Trọng lượng |
2kg |
|
|
Kích thước |
151mm × 126mm × 57mm |
