Chất lượng High Precision Ring Laser Gyroscope RLG với 0.015°/h Bias Stability và ≥±400°/s Dynamic Range nhà máy sản xuất

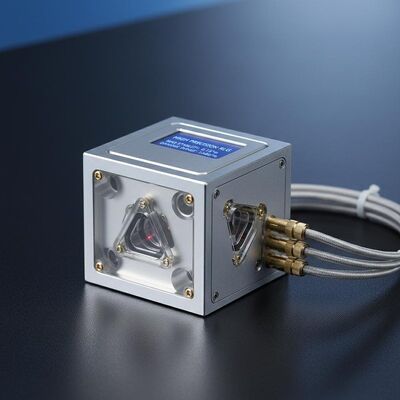

High Precision Ring Laser Gyroscope RLG với 0.015°/h Bias Stability và ≥±400°/s Dynamic Range

Name: High Precision Ring Laser Gyroscope RLG với 0.015°/h Bias Stability và ≥±400°/s Dynamic Range
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDLG70S

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDLG70S Ring Laser Gyroscope.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển laze dạng vòng TDLG70S mang lại độ chính xác vượt trội với độ ổn định sai lệch đến 0,006°/h và ARW đến 0,0015°/√hr. Có dải động rộng ±400°/s, băng thông >200Hz, kết cấu chắc chắn và thiết kế nhỏ gọn dành cho các ứng dụng hàng không vũ trụ và điều hướng có yêu cầu khắt khe.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Ring Laser Gyroscope

,

Máy quay laser nhẫn chính xác cao

Độ ổn định Bias (1σ):

0,015 °/h ~ 0,006 °/h

Độ lặp lại sai lệch bằng 0 (1σ):

0,005 °/h ~ 0,003 °/h

ARW （đi bộ ngẫu nhiên góc:

0,003 °/√hr ~ 0,0015 °/√hr

Lỗi nhân tố tỷ lệ (1σ):

5ppm

Phạm vi động:

≥±400°/s

Băng thông:

200Hz

Mô tả sản phẩm

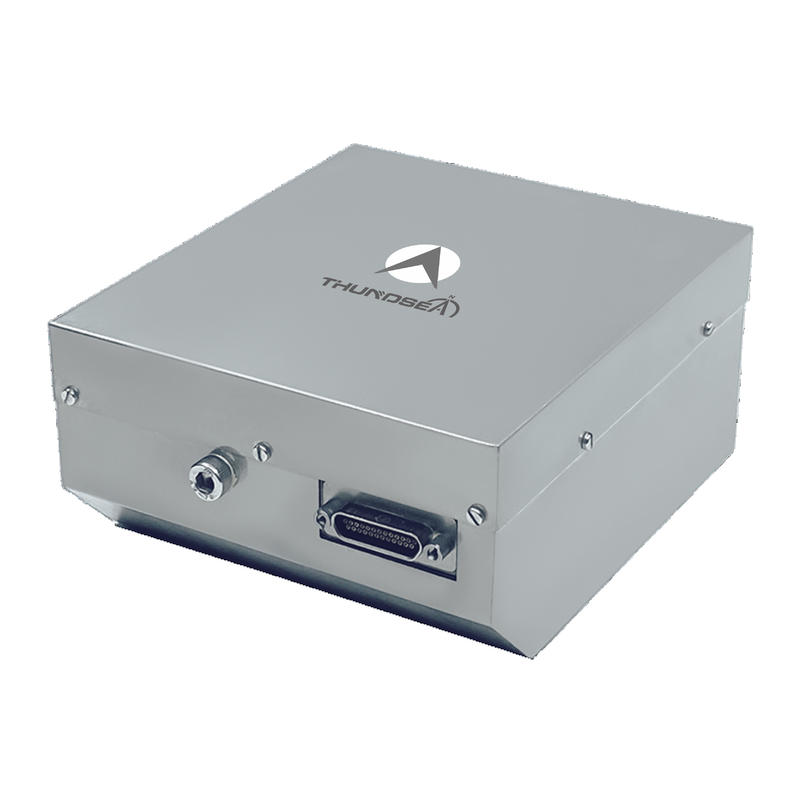

Chiếc máy quay laser nhẫn TDLG70S chính xác cao

Chiếc máy quay laser nhẫn TDLG70S hoạt động theo nguyên tắc hiệu ứng Sagnac,sử dụng sự khác biệt pha nhiễu giữa các chùm tia laser theo chiều kim đồng hồ và theo chiều ngược chiều kim đồng hồ trong một khoang cộng hưởng khép kín để đo chính xác các gia tăng gócMáy gyroscope tiên tiến này có tính tích hợp cao, độ tin cậy đặc biệt, khả năng thích nghi môi trường mạnh mẽ và hiệu suất hoạt động ổn định.phục vụ như một cảm biến lõi trong hệ thống định vị quán tính chính xác cao.

Ứng dụng

Thích hợp cho thiết bị tham chiếu vị trí và điều hướng quán tính trong các ứng dụng cao cấp bao gồm tàu vũ trụ, máy bay, vệ tinh nhân tạo, xe, tàu và tàu ngầm.

Các đặc điểm chính

băng thông phản hồi động rộng với đầu ra tín hiệu kỹ thuật số
Kích thước nhỏ gọn, thiết kế nhẹ, tích hợp dễ dàng và tiêu thụ năng lượng có thể điều khiển
Độ tin cậy cao với khả năng chống sốc và rung động tuyệt vời
Khả năng thích nghi môi trường mạnh mẽ với các điều kiện đòi hỏi
Thiết kế đường dẫn ánh sáng tích hợp và mạch với cấu trúc đơn giản để dễ dàng lắp đặt

Thông số kỹ thuật

Parameter hiệu suất	Thông số kỹ thuật
Sự ổn định Bias (1σ)	0.015°/h ~ 0.006°/h
Tỷ lệ lặp lại Bias bằng không (1σ)	00,005°/h ~ 0,003°/h
Đi bộ ngẫu nhiên góc (ARW)	0.003°/√hr ~ 0.0015°/√hr
Lỗi yếu tố thang đo (1σ)	≤5ppm
Phạm vi động	≥±400°/s
Dải băng thông	> 200Hz
Khởi động thời gian	< 5s
Định dạng tín hiệu đầu ra	TTL
Kiểm tra bản thân	Vâng.
Tỷ lệ cập nhật tín hiệu đầu ra	1Hz
Tỷ lệ tín hiệu đầu ra	115200
Sốc rung động	75g, nửa sinus, 6ms
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	±15V, ±5V
Bộ kết nối	J30JM-25ZKP (25 chân)
Tiêu thụ năng lượng	≤3W
MTBF (theo MIL-HDBK-217-F)	>10000h
Trọng lượng	1.3kg
Kích thước	φ114mm * 53mm

TDLG70S đại diện cho công nghệ quay vòng laser tiên tiến, cung cấp độ chính xác và độ tin cậy đặc biệt cho các ứng dụng điều hướng quán tính đòi hỏi khắt khe nhất trên không gian, hàng hải,và nền tảng trên cạn.
