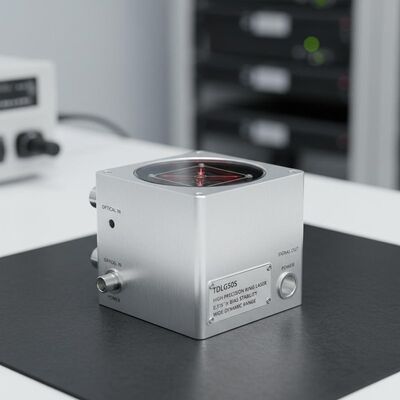

Chất lượng High Precision Ring Laser Gyroscope TDLG50S với độ ổn định Bias 0,015 ° / h và phạm vi động rộng cho điều hướng quán tính nhà máy sản xuất

High Precision Ring Laser Gyroscope TDLG50S với độ ổn định Bias 0,015 ° / h và phạm vi động rộng cho điều hướng quán tính

Name: High Precision Ring Laser Gyroscope TDLG50S với độ ổn định Bias 0,015 ° / h và phạm vi động rộng cho điều hướng quán tính
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDLG50S

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDLG50S Ring Laser Gyroscope.pdf

PDF

Tóm tắt sản phẩm

Con quay hồi chuyển laser dạng vòng TDLG50S có độ chính xác cao với độ ổn định sai lệch 0,015°/h, phạm vi ±400°/s và MIL-HDBK-217-F MTBF >10.000 giờ. Thiết kế nhỏ gọn, chống sốc cho hệ thống định vị hàng không, hàng hải và phương tiện.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay laser nhẫn chính xác cao

,

Ring Laser Gyroscope

Mô tả sản phẩm

Máy quay laser nhẫn TDLG50S chính xác cao

Máy quay laser vòng TDLG50S hoạt động theo nguyên tắc hiệu ứng Sagnac, đo gia tăng góc mang bằng cách phát hiện sự khác biệt pha nhiễu laser trong khoang kính vòng.Máy quay tích hợp này cung cấp độ tin cậy đặc biệt, khả năng thích nghi với môi trường và hiệu suất ổn định, làm cho nó trở thành một trong những cảm biến định vị quán tính chính xác cao được sử dụng rộng rãi nhất trên toàn cầu.

Ứng dụng

Lý tưởng cho các hệ thống định vị quán tính và thiết bị tham chiếu thái độ trong các ứng dụng cao cấp bao gồm tàu vũ trụ, máy bay, vệ tinh nhân tạo, phương tiện, tàu và tàu ngầm.

Các đặc điểm chính

Thiết kế đường quang tích hợp và mạch với cấu trúc đơn giản để dễ dàng lắp đặt
Kích thước nhỏ gọn, cấu trúc nhẹ và tiêu thụ năng lượng được kiểm soát
Độ tin cậy cao với khả năng chống sốc và rung động tuyệt vời
Khả năng thích nghi môi trường mạnh mẽ và băng thông phản hồi động rộng
Khả năng phát tín hiệu kỹ thuật số để đo chính xác

Thông số kỹ thuật

Đặc điểm hiệu suất
Sự ổn định Bias (1σ)	0.015°/h ~ 0.006°/h
Tỷ lệ lặp lại Bias bằng không (1σ)	00,005°/h ~ 0,003°/h
Đi bộ ngẫu nhiên góc (ARW)	0.003°/√hr ~ 0.0015°/√hr
Lỗi yếu tố thang đo (1σ)	≤5ppm
Phạm vi động	≥±400°/s
Dải băng thông	> 200Hz
Giao diện điện
Khởi động thời gian	< 5s
Định dạng tín hiệu đầu ra	TTL
Kiểm tra bản thân	Vâng.
Tỷ lệ cập nhật tín hiệu đầu ra	1Hz
Tỷ lệ tín hiệu đầu ra	115200
Thông số kỹ thuật môi trường
Sốc rung động	75g, nửa sinus, 6ms
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Thông số kỹ thuật vật lý
Cung cấp điện	±15V, ±5V
Bộ kết nối	J30JM-25ZKP (25 chân)
Tiêu thụ năng lượng	≤3W
MTBF (theo MIL-HDBK-217-F)	> 10.000 giờ
Trọng lượng	0.64kg
Kích thước	90mm * 73mm * 51mm
