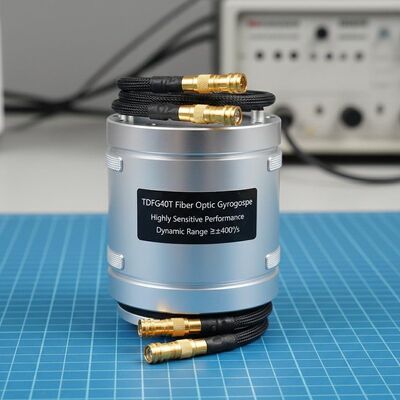

Chất lượng Đường quay sợi quang TDFG40T cấp điều hướng với hiệu suất nhạy cao và phạm vi động ≥±400°/s nhà máy sản xuất

Đường quay sợi quang TDFG40T cấp điều hướng với hiệu suất nhạy cao và phạm vi động ≥±400°/s

Name: Đường quay sợi quang TDFG40T cấp điều hướng với hiệu suất nhạy cao và phạm vi động ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG40T

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

TDFG40T FOG cấp điều hướng cung cấp độ chính xác cao (độ chính xác 0,04°/h), khả năng chống rung mạnh mẽ (6,06g) và thiết kế nhỏ gọn (60×60×28mm). Có độ tin cậy ở trạng thái rắn, khởi động nhanh và đầu ra kỹ thuật số cho các ứng dụng hàng không vũ trụ, hàng hải và công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay sợi quang cấp điều hướng

,

Gyroscope quang sợi nhạy cao

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （100 giây）:

0,1 °/h ~ 0,04 °/h

ARW （đi bộ ngẫu nhiên góc:

0,03 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

≤350g

Kích thước:

60mm×60mm×28mm

Mô tả sản phẩm

Đường quay sợi quang TDFG40T

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Thông tin tổng quan về công nghệ

Máy quay sợi quang hoạt động theo nguyên tắc hiệu ứng Sagnac quang học, hoạt động như cảm biến vận tốc góc.TDFG40T sử dụng phát hiện vòng lặp kín kỹ thuật số hiệu suất cao để phát ra thông tin tốc độ góc thực thời gian thông qua giao diện hàng loạtCác máy quay này có thể được cấu hình như các đơn vị trục đơn hoặc hệ thống tích hợp ba trục.phục vụ như các cảm biến cốt lõi cho các giải pháp điều hướng quán tính bằng cách phát hiện vận tốc góc trong ba hướng thẳng đứng so với không gian quán tính.

Ứng dụng

Máy quay sợi quang này được triển khai rộng rãi trên nhiều lĩnh vực bao gồm các hệ thống vũ khí hướng dẫn, nền tảng hàng không vũ trụ, phương tiện mặt đất, tàu biển, tàu ngầm,và hệ thống phát hiện quỹ đạoNó phục vụ như một thành phần quan trọng trong hệ thống định vị quán tính (INS) và hệ thống tham chiếu thái độ (ARS),trong khi hỗ trợ các ứng dụng công nghiệp trung bình đến cao cấp đòi hỏi cảm biến chuyển động chính xác.

Các đặc điểm chính

Tiếng ồn thấp, tiêu thụ năng lượng thấp và vận hành hiệu quả về chi phí
Thời gian khởi động tối thiểu với đầu ra kỹ thuật số để tích hợp mạch kỹ thuật số liền mạch
Độ chính xác cao với độ ổn định vượt trội và các tùy chọn thiết kế linh hoạt
Xây dựng hoàn toàn trong trạng thái rắn mà không có bộ phận chuyển động
Độ tin cậy đặc biệt và tuổi thọ hoạt động kéo dài

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (100 giây)	0.1°/h~0.04°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,03°/√hr, 1σ
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	10s
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz~2000Hz
Tỷ lệ tín hiệu đầu ra	230400bps~921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối (9 chân)	J30JZ/XN9TJCAL01
Tiêu thụ năng lượng	≤ 4,5W
MTBF (theo MIL-HDBK-217-F)	>100.000 giờ
Trọng lượng	≤ 350g
Kích thước	42mm42mm14mm 60mm60mm28mm
