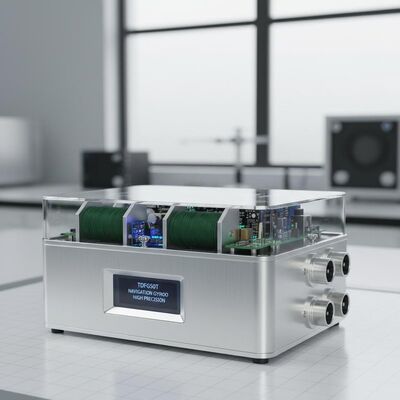

Chất lượng Đường dẫn hàng hải TDFG50T Fiber Optic Gyroscope với độ chính xác cao và thiết kế trạng thái rắn hoàn toàn để điều hướng chính xác nhà máy sản xuất

Đường dẫn hàng hải TDFG50T Fiber Optic Gyroscope với độ chính xác cao và thiết kế trạng thái rắn hoàn toàn để điều hướng chính xác

Name: Đường dẫn hàng hải TDFG50T Fiber Optic Gyroscope với độ chính xác cao và thiết kế trạng thái rắn hoàn toàn để điều hướng chính xác
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50T
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG50T

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

TDFG50T FOG cấp điều hướng mang lại phạm vi ±400°/s, độ ổn định sai lệch <1°/h và ARW 0,007°/√hr. Thiết kế hoàn toàn ở trạng thái rắn đảm bảo độ tin cậy với băng thông 500Hz, trọng lượng 500g và hoạt động từ -40oC đến +70oC cho các ứng dụng hàng không vũ trụ, hàng hải và công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay sợi quang cấp điều hướng

,

Động cơ quay quang sợi dẫn đường chính xác

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （100 giây）:

0,04 °/h ~ 0,02 °/h

ARW （đi bộ ngẫu nhiên góc:

＜ 0,007 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

≤500g

Kích thước:

60mm×60mm×28mm

Mô tả sản phẩm

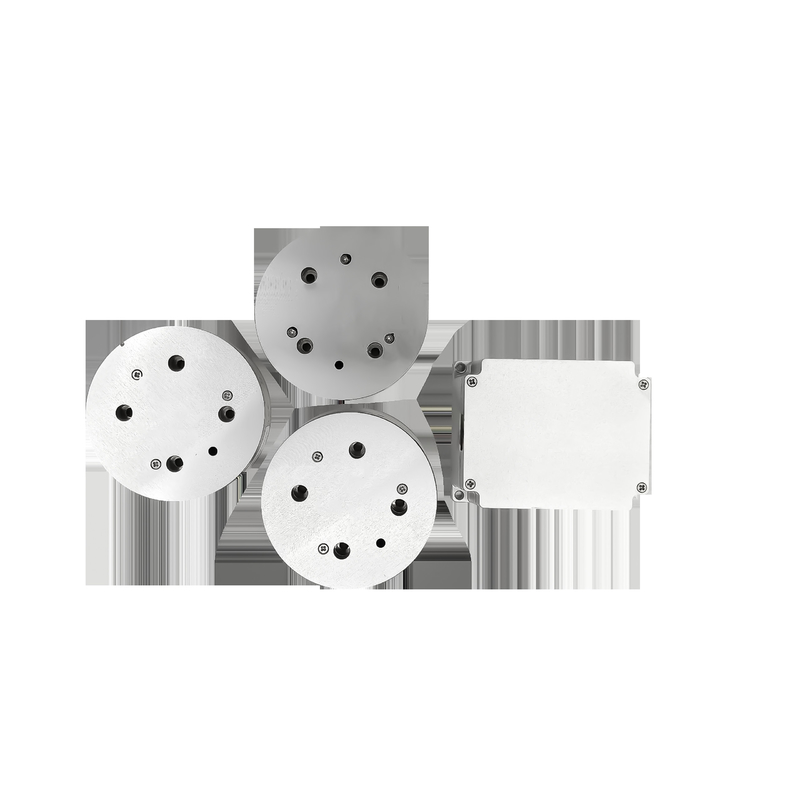

Đường quay sợi quang TDFG50T

Tổng quan sản phẩm

TDFG50T Fiber Optic Gyroscope phục vụ như một cảm biến tỷ lệ góc chính xác cao sử dụng hiệu ứng Sagnac quang học.nó cung cấp dữ liệu tốc độ góc thời gian thực thông qua giao diện liên lạc hàng loạtThiết bị này hoạt động như một thành phần cốt lõi trong hệ thống định vị quán tính,có sẵn trong ba cấu hình trục đơn độc lập hoặc thiết kế ba trục tích hợp để đo chính xác vận tốc góc dọc theo ba trục thẳng đứng.

Ứng dụng

Máy quay quang sợi này được thiết kế cho các ứng dụng đa dạng bao gồm hệ thống vũ khí hướng dẫn, nền tảng hàng không vũ trụ, phương tiện mặt đất, tàu biển, tàu ngầm và hệ thống phát hiện quỹ đạo.Nó phục vụ như một thành phần quan trọng trong cả hệ thống định vị quán tính (INS) và hệ thống tham chiếu thái độ (ARS), đồng thời hỗ trợ các ứng dụng công nghiệp trung bình đến cao cấp đòi hỏi cảm biến chuyển động chính xác.

Các đặc điểm chính

Độ chính xác cao với độ ổn định vượt trội và các tùy chọn thiết kế linh hoạt
Xây dựng hoàn toàn trong trạng thái rắn mà không có bộ phận chuyển động
Thời gian khởi động nhanh chóng và đầu ra kỹ thuật số để tích hợp liền mạch
Hoạt động có tiếng ồn thấp với tiêu thụ năng lượng tối thiểu
Giải pháp hiệu quả về chi phí với độ tin cậy cao và tuổi thọ kéo dài

Thông số kỹ thuật

Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (100 giây)	00,04°/h ~ 0,02°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,007°/√hr, 1σ
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	10s
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz~2000Hz
Tỷ lệ tín hiệu đầu ra	230400bps~921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối (9 chân)	J30JZ/XN9TJCAL01
Tiêu thụ năng lượng	≤ 4,5W
MTBF (theo MIL-HDBK-217-F)	>100.000 giờ
Trọng lượng	≤ 500g
Kích thước	Φ50mm19mm / 60mm60mm*28mm

Các thẻ

Máy quay 3 trục quán tính

Máy quay số đơn trục

con quay hồi chuyển quang học
