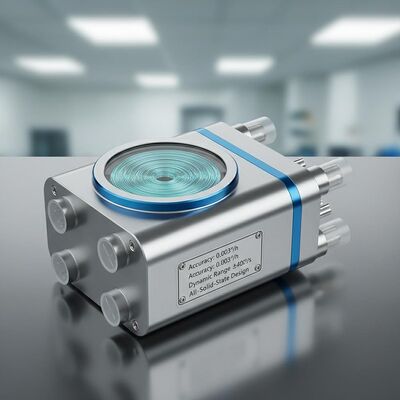

Chất lượng Chiếc máy quay quang sợi định vị chính xác với độ chính xác 0,003°/h, phạm vi động ±400°/s và thiết kế trạng thái rắn nhà máy sản xuất

Chiếc máy quay quang sợi định vị chính xác với độ chính xác 0,003°/h, phạm vi động ±400°/s và thiết kế trạng thái rắn

Name: Chiếc máy quay quang sợi định vị chính xác với độ chính xác 0,003°/h, phạm vi động ±400°/s và thiết kế trạng thái rắn
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG98T

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

FOG cấp điều hướng TDFG98T cung cấp độ chính xác cao (độ chính xác 0,003°/h), phạm vi ±400°/s và thiết kế chắc chắn cho các ứng dụng hàng không vũ trụ/quốc phòng. Có đầu ra hoàn toàn kỹ thuật số, khởi động nhanh và độ tin cậy MIL-HDBK-217F (>100 nghìn giờ MTBF).

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay sợi quang cấp điều hướng

,

Chiếc máy quay sợi cao cấp định vị chính xác

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （100 giây）:

0,005 °/h ~ 0,003 °/h

ARW （đi bộ ngẫu nhiên góc:

＜ 0,0008 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

≤1200g

Kích thước:

60mm×60mm×28mm

Mô tả sản phẩm

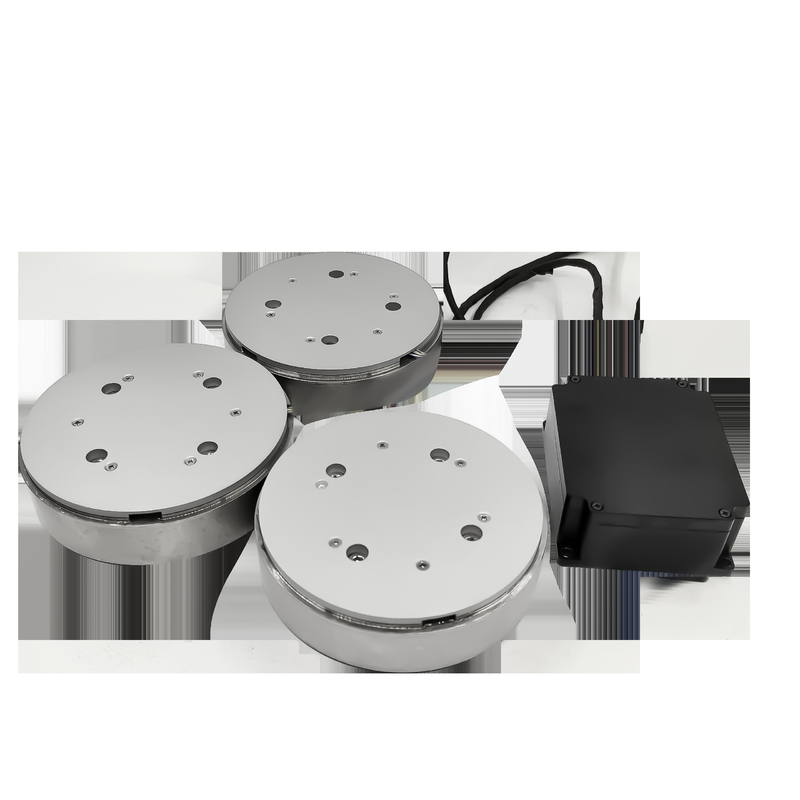

Địa chỉ điều hướng TDFG98T Gyroscope sợi quang

Máy quay sợi quang TDFG98T hoạt động như một cảm biến vận tốc góc sử dụng hiệu ứng Sagnac quang học.Kiến trúc điều khiển vòng lặp hoàn toàn kỹ thuật số tiên tiến của nó cho phép truyền dữ liệu vận chuyển tốc độ góc theo thời gian thực thông qua giao diện truyền thông hàng loạtTrong các hệ thống định vị quán tính, ba FOG chính xác đơn trục thẳng đứng hoặc một cấu hình FOG ba trục tích hợp duy nhất phục vụ như các thành phần cảm biến cốt lõi,phát hiện các thông số vận tốc góc của các nền tảng di chuyển dọc theo ba trục thẳng đứng lẫn nhau đối với không gian quán tính.

Ứng dụng

Thích hợp cho thiết bị định vị quán tính và thiết bị tham chiếu thái độ trong vũ khí được hướng dẫn, máy bay, phương tiện, tàu, tàu ngầm, phát hiện quỹ đạo và các ứng dụng công nghiệp trung bình đến cao cấp.

Các đặc điểm chính

Độ tin cậy cao và tuổi thọ hoạt động dài
Tiếng ồn thấp, tiêu thụ năng lượng thấp và hiệu quả về chi phí
Thời gian khởi động cực kỳ ngắn với đầu ra kỹ thuật số để tích hợp dễ dàng
Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động
Độ chính xác cao với độ ổn định tuyệt vời và các tùy chọn thiết kế linh hoạt

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (100 giây)	00,005°/h ~ 0,003°/h
Đi bộ ngẫu nhiên góc (1σ)	< 0,0008°/√hr
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	10s
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz ~ 4000Hz
Tỷ lệ tín hiệu đầu ra	230400bps ~ 921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối (9 chân)	J30JZ/XN9TJCAL01
Tiêu thụ năng lượng	≤ 4,5W
MTBF (theo MIL-HDBK-217-F)	>100.000 giờ
Trọng lượng	≤ 1200g
Kích thước	Φ98mm26mm 60mm60mm*28mm

Các thẻ

Máy quay 3 trục quán tính

Máy quay số đơn trục

con quay hồi chuyển quang học
