Chất lượng Đường dẫn hàng hải TDFG120T Gyroscope quang sợi với độ chính xác 0,003 ° / h và phạm vi động ≥± 400 ° / s trong thiết kế trạng thái rắn nhà máy sản xuất

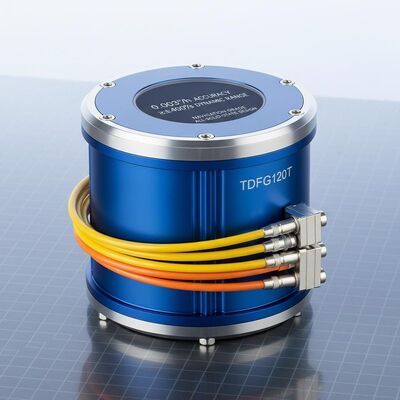

Đường dẫn hàng hải TDFG120T Gyroscope quang sợi với độ chính xác 0,003 ° / h và phạm vi động ≥± 400 ° / s trong thiết kế trạng thái rắn

Name: Đường dẫn hàng hải TDFG120T Gyroscope quang sợi với độ chính xác 0,003 ° / h và phạm vi động ≥± 400 ° / s trong thiết kế trạng thái rắn
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG120T

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

TDFG120T FOG cấp điều hướng với độ chính xác 0,003°/h, phạm vi ±400°/s và độ tin cậy MIL-HDBK-217-F. Thiết kế hoàn toàn rắn chắc đảm bảo khởi động tức thì, tiêu thụ điện năng thấp và hiệu suất mạnh mẽ trong môi trường khắc nghiệt (-40°C đến +70°C).

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay quang sợi sương mù tiên tiến

,

Máy quay quang sợi dẫn đường tiên tiến

,

Máy quay quang sợi cao độ chính xác

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （100 giây）:

0,003 °/h ~ 0,001 °/h

ARW （đi bộ ngẫu nhiên góc:

＜ 0,0006 °/√hr, 1σ

Sàng lọc rung:

20~500Hz,3.2g

Băng thông:

200Hz

Cân nặng:

1500g

Kích thước:

60mm×60mm×28mm

Mô tả sản phẩm

Máy quay sợi quang cao cấp TDFG120T

Máy quay quang sợi chính xác cao với độ chính xác 0,003 ° / h cho các ứng dụng điều hướng đòi hỏi

Tổng quan sản phẩm

Máy quay quang sợi TDFG120T hoạt động trên hiệu ứng Sagnac quang học và có công nghệ phát hiện vòng kín toàn kỹ thuật số hiệu suất cao. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Ứng dụng

Thích hợp cho các hệ thống tham chiếu vị trí và định vị quán tính trên nhiều lĩnh vực bao gồm đạn đạo dẫn đường, máy bay, phương tiện trên đất liền, tàu biển / tàu ngầm, nền tảng phát hiện quỹ đạo,và các ứng dụng công nghiệp trung bình đến cao cấp.

Các đặc điểm chính

Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động
Thời gian khởi động cực kỳ ngắn với đầu ra kỹ thuật số
Độ chính xác cao với độ ổn định vượt trội và thiết kế linh hoạt
Độ tin cậy cao và tuổi thọ hoạt động dài
Tiếng ồn thấp, tiêu thụ năng lượng thấp và vận hành hiệu quả về chi phí

Thông số kỹ thuật

Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (100 giây)	00,003°/h ~ 0,001°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,0006°/√hr, 1σ
Kiểm tra rung động	20~500Hz, 3.2g
Dải băng thông	> 200Hz
Khởi động thời gian	30 tuổi
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz ~ 4000Hz
Tỷ lệ tín hiệu đầu ra	115200bps ~ 921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối (9 chân)	J30JZ/XN9TJCAL01
Tiêu thụ năng lượng	≤ 4,5W
MTBF (theo MIL-HDBK-217-F)	>100.000 giờ
Trọng lượng	≤ 1500g
Kích thước	Φ117mm24mm 60mm60mm*28mm

Máy quay quang sợi cấp điều hướng này cung cấp độ chính xác và độ tin cậy đặc biệt cho các ứng dụng đo lường quán tính đòi hỏi khắt khe nhất trên các lĩnh vực hàng không vũ trụ, quốc phòng và công nghiệp.
