Chất lượng Thiết kế nhỏ gọn, độ chính xác cao, Gyroscope sợi quang cho hệ thống điều hướng quán tính nhà máy sản xuất

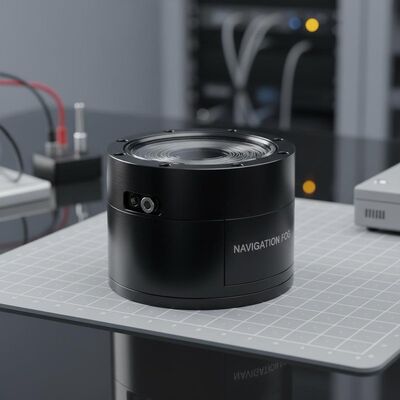

Thiết kế nhỏ gọn, độ chính xác cao, Gyroscope sợi quang cho hệ thống điều hướng quán tính

Name: Thiết kế nhỏ gọn, độ chính xác cao, Gyroscope sợi quang cho hệ thống điều hướng quán tính
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70s
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG70s

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG70S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

TDFG70S FOG cấp điều hướng cung cấp độ chính xác cao (độ chính xác 0,01°/h), thiết kế nhỏ gọn (70×70×32 mm) và hiệu suất mạnh mẽ với độ tin cậy MIL-HDBK-217F (>150 nghìn giờ MTBF). Lý tưởng cho tự động hóa hàng không vũ trụ, hàng hải và công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay quang sợi sương mù

,

Máy quay quang sợi sương mù

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （100 giây）:

0,03 °/h ~ 0,01 °/h

ARW （đi bộ ngẫu nhiên góc:

＜ 0,005 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

≤300g

Kích thước:

70mm×70mm×32mm

Mô tả sản phẩm

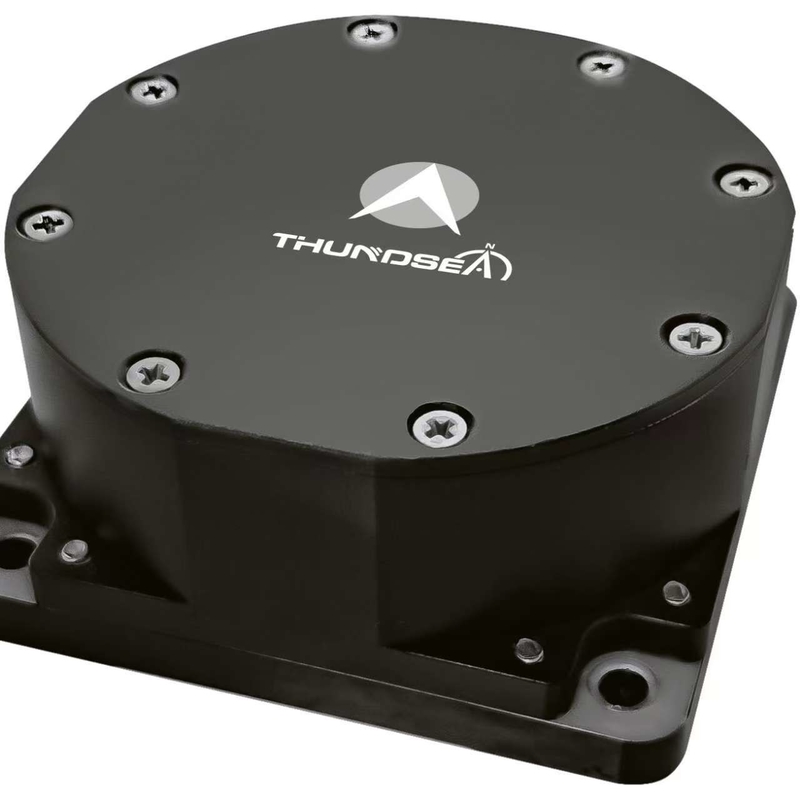

Máy quay quang sợi sương mù cấp điều hướng TDFG70S

Tổng quan sản phẩm

TDFG70S Fiber Optic Gyroscope là một cảm biến tốc độ góc hiệu suất cao sử dụng công nghệ hiệu ứng Sagnac quang học.nó cung cấp dữ liệu vận chuyển tốc độ góc thời gian thực thông qua đầu ra cổng hàng loạtCó sẵn dưới dạng ba đơn vị trục hoặc cấu hình tích hợp ba trục, nó phục vụ như là cảm biến cốt lõi cho các hệ thống định vị quán tính.

Ứng dụng

Được thiết kế để tích hợp vào các hệ thống định vị quán tính và nền tảng tham chiếu thái độ trên các ứng dụng đa dạng bao gồm đạn đạo dẫn đường, xe hàng không vũ trụ, hệ thống vận chuyển mặt đất,Tàu biển, xe ngầm, thiết bị phát hiện quỹ đạo và các giải pháp tự động hóa công nghiệp trung bình đến cao.

Các đặc điểm chính

Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động
Độ chính xác cao với độ ổn định vượt trội và các tùy chọn thiết kế linh hoạt
Thời gian khởi động cực kỳ ngắn với đầu ra kỹ thuật số để tích hợp dễ dàng
Độ tin cậy cao và tuổi thọ hoạt động kéo dài
Tiếng ồn thấp, tiêu thụ năng lượng thấp và vận hành hiệu quả về chi phí

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (100 giây)	00,03°/h~0,01°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,005°/√hr, 1σ
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	30 tuổi
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz~4000Hz
Tỷ lệ tín hiệu đầu ra	115200bps~921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối (9 chân)	J30JZ/XN9TJCAL01
Tiêu thụ năng lượng	≤3W
MTBF (theo MIL-HDBK-217-F)	> 150.000 giờ
Trọng lượng	≤ 300g
Kích thước	70mm70mm32mm

Các thẻ

Máy quay 3 trục quán tính

Máy quay số đơn trục

con quay hồi chuyển quang học
