Chất lượng Máy quay sợi quang cấp điều hướng với độ chính xác 0,003 ° / h, trọng lượng ≤560g và thiết kế trạng thái rắn nhà máy sản xuất

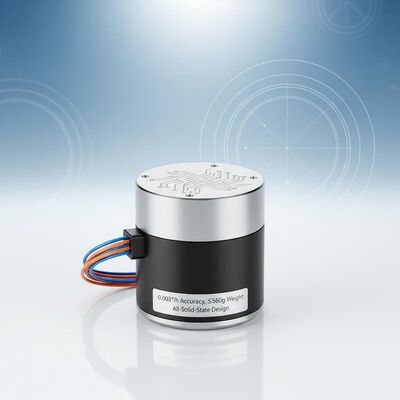

Máy quay sợi quang cấp điều hướng với độ chính xác 0,003 ° / h, trọng lượng ≤560g và thiết kế trạng thái rắn

Name: Máy quay sợi quang cấp điều hướng với độ chính xác 0,003 ° / h, trọng lượng ≤560g và thiết kế trạng thái rắn
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG98S

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

TDFG98S FOG cấp điều hướng mang lại độ chính xác vượt trội (0,003°/h) với độ tin cậy cao. Có thiết kế hoàn toàn ở trạng thái rắn, khởi động nhanh trong 30 giây và hiệu suất mạnh mẽ trong môi trường khắc nghiệt (-40°C đến +70°C). Lý tưởng cho việc điều hướng chính xác trong các ứng dụng hàng không vũ trụ, quốc phòng và công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Gyro quang sợi rất chính xác

,

Máy quay sợi quang cấp điều hướng

,

Máy quay quang sợi rất chính xác

Phạm vi động:

≥±400°/s

Xu hướng chạy:

1 °/h

Độ chính xác （100 giây）:

0,01 °/h ~ 0,003 °/h

ARW （đi bộ ngẫu nhiên góc:

＜ 0,0015 °/√hr, 1σ

Sàng lọc rung:

20~500Hz,5.3g

Băng thông:

200Hz

Cân nặng:

≤560g

Kích thước:

98mm × 98mm × 35mm

Mô tả sản phẩm

Đường dẫn dẫn đường TDFG98S Gyroscope sợi quang

TDFG98S Fiber Optic Gyroscope là một cảm biến tốc độ góc độ chính xác cao hoạt động trên hiệu ứng Sagnac quang học.nó cung cấp dữ liệu tốc độ góc thời gian thực thông qua truyền thông hàng loạt. FOG cấp điều hướng này phục vụ như là đơn vị cảm biến cốt lõi trong hệ thống điều hướng quán tính, cho phép đo chính xác vận tốc góc trong ba hướng thẳng đứng so với không gian quán tính.

Ứng dụng

Lý tưởng cho thiết bị tham chiếu vị trí và định vị quán tính trên nhiều nền tảng bao gồm vũ khí dẫn đường, máy bay, phương tiện, tàu, tàu ngầm, hệ thống phát hiện quỹ đạo,và các ứng dụng công nghiệp trung bình đến cao cấp.

Các đặc điểm chính

Độ chính xác cao với độ ổn định vượt trội và các tùy chọn thiết kế linh hoạt
Xây dựng hoàn toàn trong trạng thái rắn mà không có bộ phận chuyển động
Khả năng khởi động nhanh với đầu ra kỹ thuật số để tích hợp liền mạch
Hoạt động có tiếng ồn thấp với tiêu thụ năng lượng tối thiểu
Giải pháp hiệu quả về chi phí với độ tin cậy cao và tuổi thọ kéo dài

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 1°/h
Độ chính xác (100 giây)	00,01°/h ~ 0,003°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,0015°/√hr, 1σ
Kiểm tra rung động	20~500Hz, 5,3g
Dải băng thông	> 200Hz
Khởi động thời gian	30 tuổi
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz ~ 4000Hz
Tỷ lệ tín hiệu đầu ra	115200bps ~ 921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối (9 chân)	J30JZ/XN9TJCAL01
Tiêu thụ năng lượng	≤3W
MTBF (theo MIL-HDBK-217-F)	> 150.000 giờ
Trọng lượng	≤560g
Kích thước	98mm * 98mm * 35mm

Thiết lập tự kiểm tra:Khả năng tự chẩn đoán toàn diện đảm bảo độ tin cậy hoạt động và tính toàn vẹn của hệ thống.
