Kiểu điều khiển TDFG70T Máy quay sợi quang cho phép đo chính xác

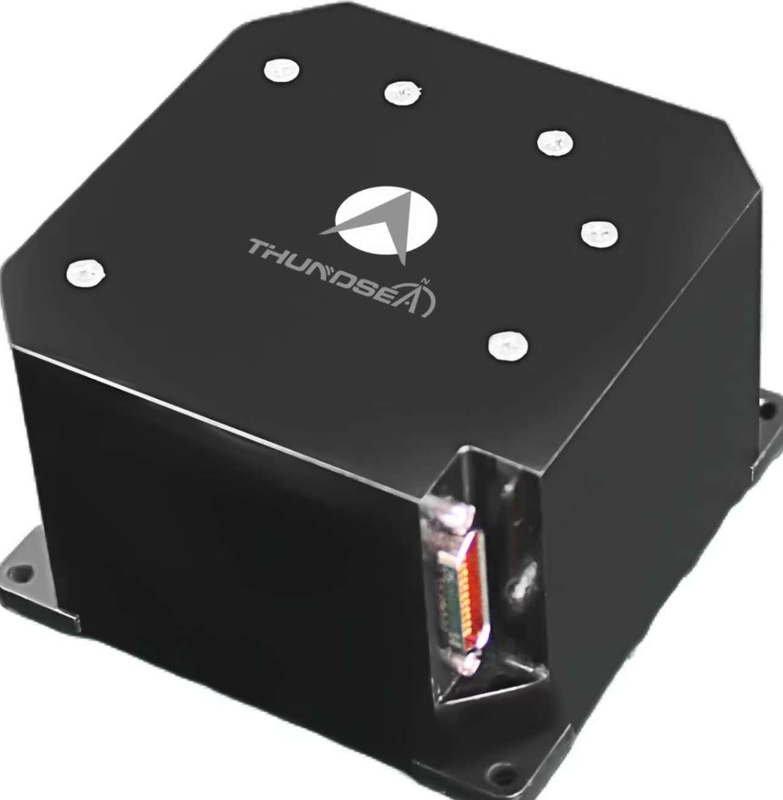

Hình ảnh lớn : Kiểu điều khiển TDFG70T Máy quay sợi quang cho phép đo chính xác

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	NAVI OPTICS
Chứng nhận:	CCS
Số mô hình:	TDFG70T
Tài liệu:	TDFG70T Control Grade Fiber...pe.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một bộ
chi tiết đóng gói:	Hộp hộp
Thời gian giao hàng:	15 NGÀY
Khả năng cung cấp:	30 Bộ mỗi tháng

Tiếp xúc

Kiểu điều khiển TDFG70T Máy quay sợi quang cho phép đo chính xác

Sự miêu tả

Dải động:	≥ ± 400 °/s	Độ chính xác （10 giây）:	0,5 °/h ~ 0,2 °/h
Xu hướng chạy:	1 °/h	Sàng lọc rung:	20 ~ 2000Hz ， 6.06g
ARW （đi bộ ngẫu nhiên góc:	0,02 °/√hr, 1σ	băng thông:	200Hz
Trọng lượng:	≤ 500g	Kích thước:	70mm × 70mm × 53mm
Làm nổi bật:	Máy quay quang bằng sợi quang cấp kiểm soát , Đánh giá chính xác Máy quay sợi quang

Máy quay quang bằng sợi quang TDFG70T

1 Lời giới thiệu

Máy quay quang (FOG) là một cảm biến tốc độ góc sử dụng hiệu ứng quang học Sagnac,sử dụng kiến trúc vòng kín toàn kỹ thuật số tiên tiến để đạt được các phép đo vận tốc góc thời gian thực ở tốc độ lấy mẫu > 4 kHz thông qua truyền thông hàng loạtDòng sản phẩm này bao gồm cấu hình trục đơn, trục kép và trục ba.FOG hai trục và ba trục sử dụng các nguồn ánh sáng chung và mạch xử lý tín hiệu để đồng thời đo vận tốc góc qua nhiều trục thẳng đứng, đảm bảo theo dõi chuyển động đa trục đồng bộ cho các ứng dụng năng động cao.

2Ứng dụng

Nó phù hợp với thiết bị ổn định và điều khiển cho vũ khí dẫn đường, kiểm soát thái độ, ngư lôi, tên lửa chiến thuật và thiết bị công nghiệp trung bình và cao cấp.

3Đặc điểm

Tiếng ồn thấp, tiêu thụ năng lượng thấp, chi phí thấp;

Tự động, đầu ra kỹ thuật số để dễ dàng kết nối với máy tính.

Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động;

Kích thước nhỏ, trọng lượng nhẹ và thiết kế linh hoạt
Độ tin cậy cao và tuổi thọ dài.

4 Các thông số chính

Hiệu suất	Phạm vi động	≥± 400°/s
	Bias trong chạy	<1°/h
	Độ chính xác ((10sec)	0.5°/h~0.2°/h
	ARW(Đi bộ ngẫu nhiên theo góc	<0.02°/√hr,1σ
	Kiểm tra rung động	20~2000Hz,6.06g
	Dải băng thông	>200Hz
Giao diện điện	Bật giờ.	10s
	Định dạng tín hiệu đầu ra	RS-422
	Xây dựng trong tự kiểm tra	--
	Tỷ lệ cập nhật tín hiệu đầu ra	500Hz~2000Hz
	Tỷ lệ baud tín hiệu đầu ra	230400bps~921600bps
	Nhiệt độ hoạt động	- 40°C ~ + 70°C
	Nhiệt độ lưu trữ	- 55°C ~ + 85°C
Thông số kỹ thuật vật lý	Nguồn cung cấp điện	5V
	Bộ kết nối	J30J-9ZKP
	Tiêu thụ năng lượng	≤5W
	MTBF (theo MIL-HDBK-217-F)	>100000h
	Trọng lượng	≤ 500g
	Kích thước	70mm × 70mm × 53mm
