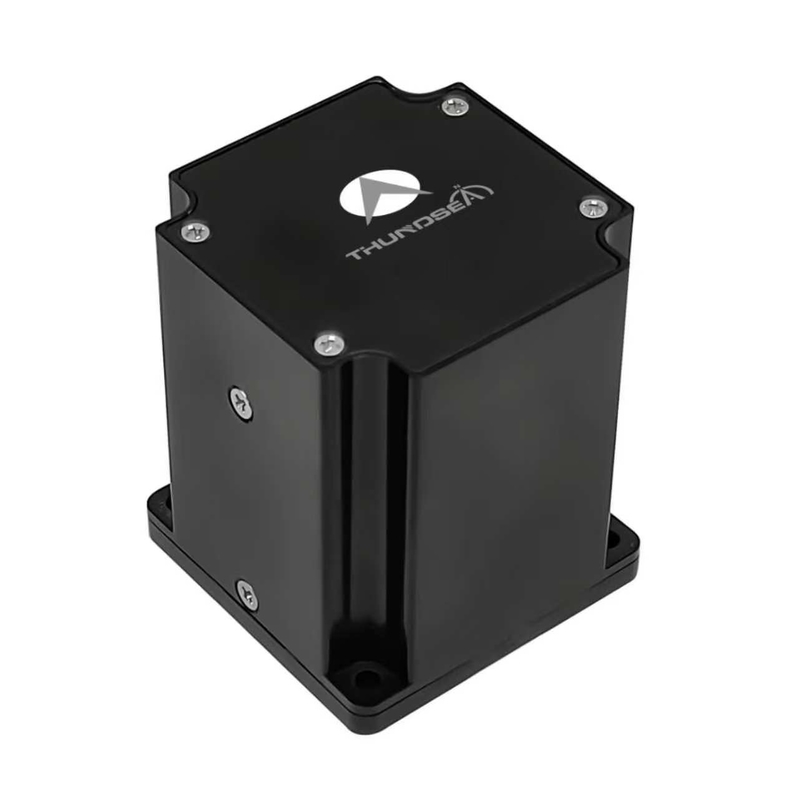

Phân tích rung động băng thông cao Thiết kế nhỏ gọn Kiểm soát lớp sợi quang Gyroscope TDFG60D

Name: Phân tích rung động băng thông cao Thiết kế nhỏ gọn Kiểm soát lớp sợi quang Gyroscope TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG60D

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

Kiểm soát màn hình rung TDFG60D Gyroscope sợi quang Máy quay sợi quang cấp điều khiển TDFG60D Lời giới thiệu Máy quay sợi quang là một cảm biến vận tốc góc dựa trên hiệu ứng Sagnac quang học, sử dụng công nghệ phát hiện vòng kín toàn kỹ thuật số hiệu suất cao.Nó phát ra thông tin vận tốc góc trên ...

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay quang bằng sợi quang cấp kiểm soát

,

Vibration Screening Fiber Optic Gyroscope

Phạm vi động:

≥±400°/s

Xu hướng chạy:

＜ 2 °/h

Độ chính xác （10 giây）:

1 °/h ~ 0,5 °/h

ARW （đi bộ ngẫu nhiên góc:

0,04 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

260g

Kích thước:

60mm × 68mm × 47mm

Mô tả sản phẩm

Kiểm soát màn hình rung TDFG60D Gyroscope sợi quang

Máy quay sợi quang cấp điều khiển TDFG60D

Lời giới thiệu

Máy quay sợi quang là một cảm biến vận tốc góc dựa trên hiệu ứng Sagnac quang học, sử dụng công nghệ phát hiện vòng kín toàn kỹ thuật số hiệu suất cao.Nó phát ra thông tin vận tốc góc trên 4KHz trong thời gian thực thông qua một cổng hàng loạt. Dòng sản phẩm này bao gồm cấu hình trục đơn, trục hai và ba trục,với các mô hình hai trục và ba trục có khả năng phát hiện đồng bộ thông tin vận tốc góc qua nhiều trục thẳng đứng thông qua công nghệ mạch nguồn ánh sáng và giải quyết chung.

Ứng dụng

Công nghệ cảm biến tiên tiến này được thiết kế cho các hệ thống ổn định chính xác trong đạn đạo dẫn đường, các nền tảng định vị ngư lôi, kiến trúc dẫn đường tên lửa,và cơ chế kiểm soát thái độ không gianNó cũng phục vụ các yêu cầu đo chuyển động chính xác cao trong hệ thống tự động hóa công nghiệp và robot.

Các đặc điểm chính

Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động
Khả năng khởi động ngay lập tức với đầu ra kỹ thuật số để tích hợp máy tính dễ dàng
Tiếng ồn thấp, tiêu thụ năng lượng thấp và vận hành hiệu quả về chi phí
Kích thước nhỏ gọn, cấu trúc nhẹ và các tùy chọn thiết kế linh hoạt
Độ tin cậy cao và tuổi thọ hoạt động kéo dài

Thông số kỹ thuật

Parameter hiệu suất	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 2°/h
Độ chính xác (10 giây)	1°/h ~ 0,5°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,04°/√hr, 1σ
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	10s
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz~4000Hz
Tỷ lệ tín hiệu đầu ra	230400bps~921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối	J30J-9ZKP
Tiêu thụ năng lượng	≤5W
MTBF (theo MIL-HDBK-217-F)	>120000h
Trọng lượng	≤ 260g
Kích thước	60mm68mm47mm
