Phân độ điều khiển TDFG60S Gyroscope sợi quang băng thông cao

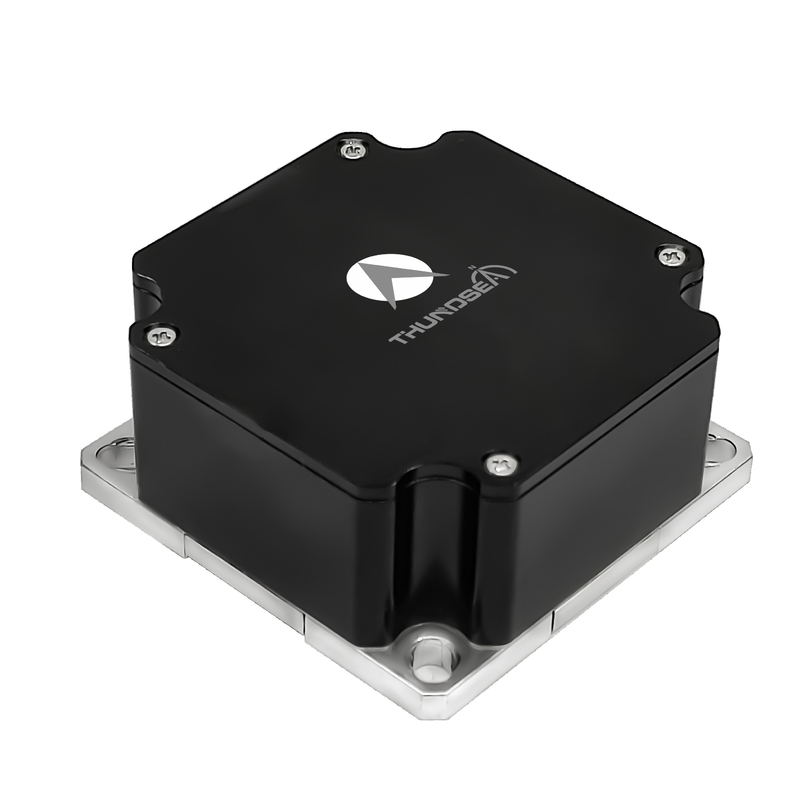

Hình ảnh lớn : Phân độ điều khiển TDFG60S Gyroscope sợi quang băng thông cao

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	NAVI OPTICS
Chứng nhận:	CCS
Số mô hình:	TDFG60S
Tài liệu:	TDFG60S Control Grade Fiber...pe.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một bộ
chi tiết đóng gói:	Hộp hộp
Thời gian giao hàng:	15 NGÀY
Khả năng cung cấp:	30 Bộ mỗi tháng

Tiếp xúc

Phân độ điều khiển TDFG60S Gyroscope sợi quang băng thông cao

Sự miêu tả

Dải động:	≥ ± 400 °/s	Xu hướng chạy:	1 °/h
Độ chính xác （10 giây）:	0,2 °/h ~ 0,05 °/h	ARW （đi bộ ngẫu nhiên góc:	＜ 0,01 °/√hr, 1σ
Sàng lọc rung:	20 ~ 2000Hz ， 6.06g	băng thông:	200Hz
Trọng lượng:	200g	Kích thước:	60mm × 60mm × 28,5mm
Làm nổi bật:	Gyroscope quang sợi băng thông cao , Máy quay quang bằng sợi quang cấp kiểm soát

Máy quay quang bằng sợi quang TDFG60S

1 Lời giới thiệu

Máy quay quang (FOG) là một cảm biến tốc độ góc sử dụng hiệu ứng quang học Sagnac,kết hợp công nghệ vòng kín hoàn toàn kỹ thuật số hiệu suất cao để cung cấp dữ liệu tốc độ góc thời gian thực của các máy mang thông qua truyền thông hàng loạt ở tần số vượt quá 4kHzDòng sản phẩm này bao gồm cấu hình trục đơn, trục kép và trục ba.FOG hai trục và ba trục sử dụng các mạch xử lý tín hiệu và nguồn ánh sáng chung để đồng thời đo tốc độ góc qua nhiều trục thẳng đứng của các nền tảng chuyển động.

2Ứng dụng

Nó phù hợp với thiết bị ổn định và điều khiển cho vũ khí dẫn đường, kiểm soát thái độ,tên lửa chiến thuật,ngư lôi và thiết bị công nghiệp trung bình và cao cấp.

3Đặc điểm

Kích thước nhỏ, trọng lượng nhẹ và thiết kế linh hoạt

Điện thoại điện tử ngay lập tức để dễ dàng kết nối với máy tính;

Tiếng ồn thấp, tiêu thụ năng lượng thấp, chi phí thấp;

Thiết kế hoàn toàn ở trạng thái rắn mà không có bộ phận chuyển động

Độ tin cậy cao và tuổi thọ dài.

4 Các thông số chính

Hiệu suất	Phạm vi động	≥± 400°/s
	Bias trong chạy	<1°/h
	Độ chính xác(10 giây)	0.2°/h~0.05°/h
	ARW(Đi bộ ngẫu nhiên góc	<0.01°/√hr,1σ
	Kiểm tra rung động	20~2000Hz,6.06g
	Dải băng thông	>200Hz
Giao diện điện	Bật giờ.	10s
	Định dạng tín hiệu đầu ra	RS-422
	Xây dựng trong tự kiểm tra	--
	Tỷ lệ cập nhật tín hiệu đầu ra	500Hz~4000Hz
	Tỷ lệ baud tín hiệu đầu ra	115200bps~921600bps
	Nhiệt độ hoạt động	- 40°C ~ + 70°C
	Nhiệt độ lưu trữ	- 55°C ~ + 85°C
Thông số kỹ thuật vật lý	Nguồn cung cấp điện	5V
	Bộ kết nối	J30J-15TJL
	Tiêu thụ năng lượng	≤3W
	MTBF (theo MIL-HDBK-217-F)	>150000h
	Trọng lượng	≤200g
	Kích thước	60mm × 60mm × 28,5mm
