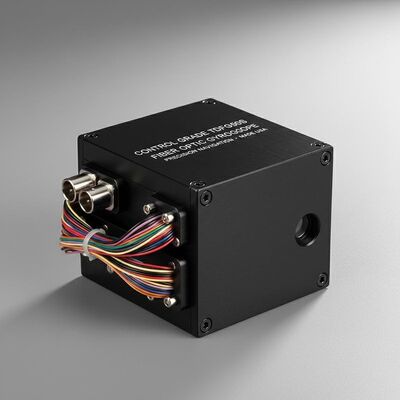

Chất lượng Control Grade TDFG50S High Performance Compact Fiber Optic Gyroscope cho định vị chính xác nhà máy sản xuất

Control Grade TDFG50S High Performance Compact Fiber Optic Gyroscope cho định vị chính xác

Name: Control Grade TDFG50S High Performance Compact Fiber Optic Gyroscope cho định vị chính xác
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: TDFG50S

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 Bộ mỗi tháng

Thời gian giao hàng: 15 NGÀY

Bao bì tiêu chuẩn: Hộp hộp

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Tóm tắt sản phẩm

Cấp kiểm soát TDFG50S FOG: Con quay hồi chuyển sợi quang hiệu suất cao với phạm vi ±400°/s, độ ổn định sai lệch <2°/h và ARW 0,03°/√hr. Thiết kế nhỏ gọn 50 mm, kết cấu hoàn toàn rắn và độ tin cậy MIL-HDBK-217F (>150 nghìn giờ MTBF). Lý tưởng cho hệ thống dẫn đường, ổn định tên lửa và điều khiển công nghiệp.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Máy quay quang bằng sợi quang cấp kiểm soát

,

Máy quay quang sợi hiệu suất cao

Phạm vi động:

≥±400°/s

Xu hướng chạy:

＜ 2 °/h

Độ chính xác （10 giây）:

0,5 °/h ~ 0,2 °/h

ARW （đi bộ ngẫu nhiên góc:

0,03 °/√hr, 1σ

Sàng lọc rung:

20~2000Hz,6,06g

Băng thông:

200Hz

Cân nặng:

≤160g

Kích thước:

50mm × 50mm × 30 mm

Mô tả sản phẩm

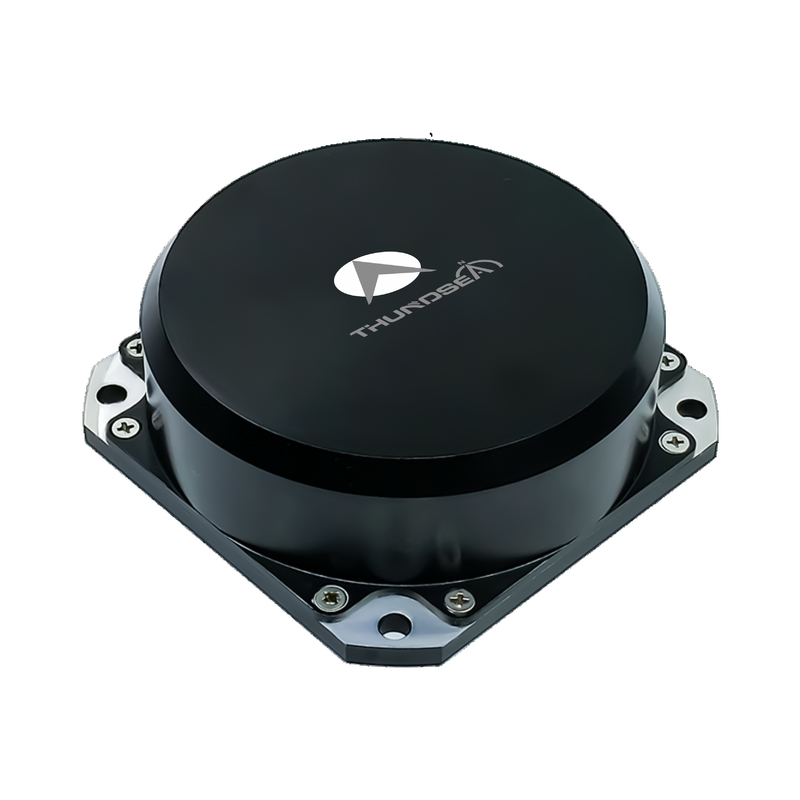

Máy quay quang sợi TDFG50S cấp điều khiển

TDFG50S Fiber Optic Gyroscope là một cảm biến tốc độ góc hiệu suất cao sử dụng công nghệ phát hiện vòng kín toàn kỹ thuật số tiên tiến.Thiết bị điều khiển cấp này cung cấp dữ liệu tốc độ góc thời gian thực với tốc độ vượt quá 4kHz thông qua giao diện hàng loạt.

Tổng quan sản phẩm

Dựa trên hiệu ứng Sagnac quang học, loạt kính gyroscope sợi quang này bao gồm cấu hình trục đơn, trục kép và ba trục.Các biến thể đa trục sử dụng công nghệ mạch mạch nguồn ánh sáng và giải pháp chia sẻ để phát hiện đồng bộ vận tốc góc qua nhiều trục thẳng đứng.

Ứng dụng

Lý tưởng cho các hệ thống ổn định và điều khiển trong vũ khí dẫn đường, nền tảng điều khiển thái độ, ngư lôi, tên lửa chiến thuật và thiết bị công nghiệp trung bình đến cao cấp đòi hỏi cảm biến chuyển động chính xác.

Các đặc điểm chính

Thiết kế nhỏ gọn với dấu chân nhỏ và cấu trúc nhẹ
Kiến trúc trạng thái rắn hoàn toàn không có bộ phận chuyển động để tăng độ tin cậy
Khả năng khởi động ngay lập tức với đầu ra kỹ thuật số để tích hợp máy tính liền mạch
Hoạt động có tiếng ồn thấp với tiêu thụ năng lượng tối thiểu
Giải pháp hiệu quả về chi phí với tuổi thọ hoạt động kéo dài

Thông số kỹ thuật

Parameter hiệu suất	Thông số kỹ thuật
Phạm vi động	≥±400°/s
Sự thiên vị trong chạy	< 2°/h
Độ chính xác (10 giây)	0.5°/h ~ 0.2°/h
Đi bộ ngẫu nhiên góc (ARW)	< 0,03°/√hr, 1σ
Kiểm tra rung động	20~2000Hz, 6,06g
Dải băng thông	> 200Hz
Khởi động thời gian	10s
Định dạng tín hiệu đầu ra	RS-422
Tỷ lệ cập nhật tín hiệu đầu ra	500Hz ~ 4000Hz
Tỷ lệ tín hiệu đầu ra	115200bps ~ 921600bps
Nhiệt độ hoạt động	-40 °C ~ +70 °C
Nhiệt độ lưu trữ	-55°C ~ +85°C
Cung cấp điện	5V
Bộ kết nối	J30J-15TJL
Tiêu thụ năng lượng	≤3W
MTBF (MIL-HDBK-217-F)	> 150.000 giờ
Trọng lượng	≤ 160g
Kích thước	50mm * 50mm * 30mm

Các thẻ

Máy quay 3 trục quán tính

Máy quay số đơn trục

con quay hồi chuyển quang học
