Hệ thống camera chụp ảnh nhiệt lạnh sóng trung bình 15-300mm F4

Hệ thống máy ảnh chụp ảnh nhiệt lạnh sóng trung bình 15-300mm F4

Đặc điểm kỹ thuật của hệ thống hình ảnh nhiệt 15-300mm F4 là một
hình ảnh nhiệt làm mát MWIR tiên tiến được sử dụng để phát hiện khoảng cách xa.
Lõi làm mát bằng MWIR có độ nhạy cao với độ phân giải 640x512 có thể
tạo ra hình ảnh rất rõ nét với độ phân giải rất cao;15mm ～ 300mm
ống kính hồng ngoại zoom liên tục được sử dụng trong sản phẩm có thể có hiệu quả
phân biệt các mục tiêu như người, xe và tàu trong khoảng cách xa.

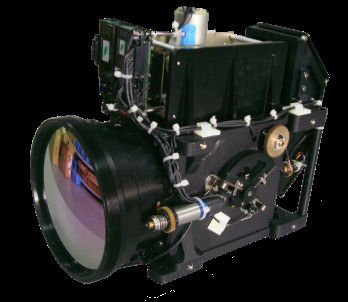

                                                        Hình 1 Hình ảnh chụp nhiệt

1 Đặc điểm kỹ thuật

1.1 Máy dò
Máy dò MCT 640 × 512
Phạm vi quang phổ 3,7 ~ 4,8μm
Khoảng cách điểm ảnh 15μm
Phương pháp làm lạnh Tủ lạnh Stirling

1.2 Ống kính
Độ dài tiêu cự 15 ㎜ ～ 300 ㎜ zoom liên tục
F 4

1.3 Hiệu suất
Dải FOV 1,83 ° (H) × 1,46 ° (V) đến 36,5 ° (H) × 29,2 ° (V)
Thời gian làm mát ≤8 phút ở nhiệt độ bình thường
Đầu ra video Tín hiệu video tương tự định dạng PAL tiêu chuẩn
Tần số khung hình 50Hz
NETD ≤25mk @ 25 ℃
Nguồn điện DC 24 ~ 32 V, có phân cực ngược nguồn
sự bảo vệ
Công suất tiêu thụ ≤15W @ 25 ℃, trạng thái ổn định
≤30W @ 25 ℃, đỉnh khởi động
Nhiệt độ hoạt động -30 ℃ ~ 55 ℃
Nhiệt độ lưu trữ -40 ℃ ~ 70 ℃

1.4 Lệnh và Điều khiển
Điều khiển giao tiếp RS232
Chỉnh sửa thủ công chỉnh sửa / sửa nền
Điều khiển phân cực công tắc nóng trắng / nóng đen
Zoom điện tử × zoom điện tử 2 / × 4
Tăng cường hình ảnh Có
Hiển thị chéo Có
Chuyển hình ảnh theo chiều ngang / dọc

2 thông số vật lý

Trọng lượng ≤2200g
Kích thước xem bên dưới

Hình 2.Hình minh họa kích thước cơ học

3 Định nghĩa giao diện điện lõi


Bảng 1. Định nghĩa chân của đầu nối (HARWIN: M80-5401605)

Hình 3.Sơ đồ trình tự chân M80-5401605
