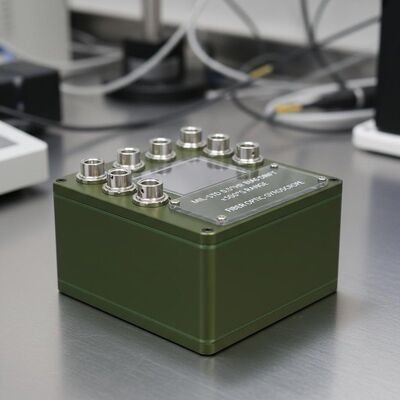

Chất lượng Con quay hồi chuyển trục đơn lệch 0,5 ° / giờ với con quay hồi chuyển sợi quang phạm vi ± 500 ° / s nhà máy

Con quay hồi chuyển trục đơn lệch 0,5 ° / giờ với con quay hồi chuyển sợi quang phạm vi ± 500 ° / s

Name: Con quay hồi chuyển trục đơn lệch 0,5 ° / giờ với con quay hồi chuyển sợi quang phạm vi ± 500 ° / s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120 / F50
Price: 10250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: Navioptics

Số mô hình: XB120 / F50

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 30 bộ mỗi tháng

Thời gian giao hàng: 15 ngày

Bao bì tiêu chuẩn: thùng giấy

Tóm tắt sản phẩm

Con quay hồi chuyển sợi quang F50 có độ lệch sai lệch 0,5°/giờ, phạm vi ±500°/s và băng thông 200Hz. Thiết kế nhỏ gọn 50×50×35mm, hoạt động từ -40°C đến 60°C. Hiệu suất được chứng nhận với mức tiêu thụ điện năng thấp dưới 5W.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Con quay hồi chuyển trạng thái rắn 0

,

5 ° / Hr

,

con quay hồi chuyển thuyền đơn trục

Trưng bày:

320 x 240 pixel, 8"TFT 800*600 PIX,Màn hình LCD 3,5 TFT,Màn hình TFT 3,5 inch,TFT-LCD 3,5"

Mô tả sản phẩm

Con quay hồi chuyển trục đơn lệch 0,5 °/Hr

Model XB120/F50 Con quay hồi chuyển sợi quang đơn trục có độ chính xác cao

Con quay hồi chuyển sợi quang loại F50 là con quay hồi chuyển sợi quang cấp độ chính xác thấp một trục được sản xuất bởi Viện Công nghệ Quang điện, Đại học Hàng không và Du hành vũ trụ Bắc Kinh, có hiệu suất lệch sai lệch 0,5°/giờ.

Các chỉ số hiệu suất chính

tham số	Đặc điểm kỹ thuật	Điều kiện kiểm tra
Độ lệch thiên vị ở phạm vi nhiệt độ đầy đủ (-40oC đến 60oC)	<0,5°/giờ (1σ)	Kiểm tra liên tục 2H, kết quả mượt mà trong 10 giây
Độ lệch lệch Độ lặp lại ở phạm vi nhiệt độ đầy đủ (-40oC đến 60oC)	<0,5°/giờ (1σ)	Kết quả tính toán của sáu dữ liệu thử nghiệm
Đi bộ ngẫu nhiên	<0,05°/√giờ
Hệ số tỷ lệ Phi tuyến tính ở phạm vi nhiệt độ đầy đủ (-40oC đến 60oC)	<200ppm (1σ)
Hệ số tỷ lệ Độ lặp lại ở phạm vi nhiệt độ đầy đủ (-40oC đến 60oC)	<200ppm (1σ)	Kết quả tính toán của ba dữ liệu thử nghiệm
Phạm vi tốc độ góc đo được	±500°/giây	Nó có thể được điều chỉnh theo nhu cầu
Băng thông	≥200Hz	Băng thông vòng kín bên trong lớn hơn 2K và tốc độ cập nhật dữ liệu đầu ra xác định băng thông của con quay hồi chuyển
Nhiệt độ hoạt động	-40oC đến 60oC
Nhiệt độ bảo quản	-50oC đến 70oC
Rung	4,2g, 20Hz-1000Hz	Rung tần số quét không cộng hưởng

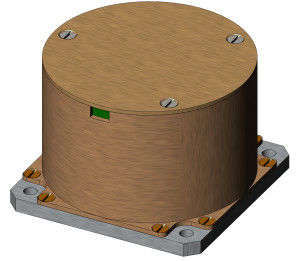

Định nghĩa giao diện cơ khí

Kích thước và Trọng lượng

tham số	Đặc điểm kỹ thuật
kích thước phác thảo	50mm * 50mm * 35mm
Cân nặng	120g
Khoảng cách lỗ lắp	41mm * 41mm
Vít gắn	φ3,4
Độ chính xác bề mặt lắp đặt	Độ phẳng 0,01mm

Fiber Optic Gyroscope mechanical interface and dimensions diagram

Yêu cầu về nguồn điện

Con quay hồi chuyển sợi quang XB120/F50 được cấp nguồn bằng nguồn điện +5V DC.

tham số	Đặc điểm kỹ thuật	Ghi chú
Nguồn điện +5V	5W	Dòng xung tối đa gần 2A
- Nguồn điện 5V	3W
Độ chính xác về điện	±5%
gợn sóng điện	20mV Vpp
Tiêu thụ điện năng của con quay hồi chuyển ở nhiệt độ phòng	<2W
Mức tiêu thụ năng lượng ở nhiệt độ đầy đủ của con quay hồi chuyển	<5W	-40oC đến 60oC

Định nghĩa giao diện và giao thức truyền thông

Giao diện bên ngoài của con quay hồi chuyển áp dụng chế độ dẫn ra. Thông số kỹ thuật của đường dẫn ra AF-250A-7*0.12, một điểm và một đường, chiều dài không nhỏ hơn 150 mm, định nghĩa dây dẫn được phân biệt bằng màu sắc.

Bảng nối dây

Đặc tính điện	Màu chì	Đặc điểm kỹ thuật chì
T+	màu xanh lá	AF-250A-7*0.12
T-	màu tím	AF-250A-7*0.12
-5V	màu vàng	AF-250A-7*0.12
GND	đen	AF-250A-7*0.12
+5V	màu đỏ	AF-250A-7*0.12

Fiber Optic Gyroscope wiring diagram and interface configuration

Fiber Optic Gyroscope installation and mounting details

Fiber Optic Gyroscope technical specifications and performance data
