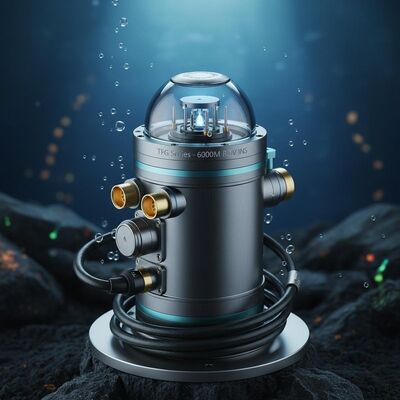

Chất lượng Hệ thống điều hướng quán tính dưới biển cỡ nhỏ, dung nạp áp suất cao, dòng TFG cho ROV biển sâu 6000m nhà máy sản xuất

Hệ thống điều hướng quán tính dưới biển cỡ nhỏ, dung nạp áp suất cao, dòng TFG cho ROV biển sâu 6000m

Name: Hệ thống điều hướng quán tính dưới biển cỡ nhỏ, dung nạp áp suất cao, dòng TFG cho ROV biển sâu 6000m
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Sê -ri TFG
Price: 10,250.00 USD
Availability: InStock

Các đặc điểm chính

Tên thương hiệu: NAVI OPTICS

Số mô hình: Sê -ri TFG

Nơi xuất xứ: Trung Quốc

Chứng nhận: CCS

Số lượng đặt hàng tối thiểu: Một bộ

Khả năng cung cấp: 10 bộ mỗi tháng

Bao bì tiêu chuẩn: Hộp hộp

Subsea AHRS & NAVIGATION System.pdf

PDF

Tóm tắt sản phẩm

Hệ thống dẫn đường quán tính dưới biển dòng TFG dành cho ROV: định mức độ sâu 6000m, kết cấu titan, độ chính xác hướng 0,05°, căn chỉnh nhanh trong 10 phút và MTBF 100.000 giờ. Được chứng nhận theo tiêu chuẩn IEC 60945 và bảo hành 24 tháng.

Thuộc tính tùy chỉnh sản phẩm

Làm nổi bật

Hệ thống định vị quán tính dưới biển có kích thước nhỏ

,

hệ thống điều hướng ROV áp suất cao

,

Hệ thống định vị dưới biển dòng TFG

Mô tả sản phẩm

Hệ thống điều hướng quán tính dưới biển kích thước nhỏ áp suất cao TFG Series ROV

Hệ thống điều hướng quán tính dưới biển TFG Series được thiết kế đặc biệt cho các ứng dụng ROV và Trencher, cung cấp độ chính xác đặc biệt, kích thước nhỏ gọn và dung nạp áp suất cao vượt trội.Hệ thống tiên tiến này tích hợp một FOG ba trục chính xác cao với ba máy đo tốc độ thạch anh, sử dụng các công nghệ hiệu chuẩn và bù đắp chính xác để cung cấp hiệu suất đáng tin cậy trong điều kiện dưới nước cực đoan.

Các đặc điểm chính

Bộ chứa titan được đánh giá để hoạt động ở độ sâu 6000 mét
Công nghệ FOG ba trục: Thiết kế nhỏ gọn, tiêu thụ năng lượng thấp, trọng lượng nhẹ
Khả năng sắp xếp nhanh: 10 phút
Tích hợp liền mạch với các hệ thống GNSS/EM LOG/DVL/USBL
Hoạt động không cần bảo trì

Ứng dụng

Định vị và điều hướng dưới biển của ROV
Hệ thống hướng dẫn tàu khoang hoặc máy kéo
Thái độ đáy biển và cảm biến chuyển động

Thông số kỹ thuật

Thông số kỹ thuật hiệu suất

Parameter	TFG005	TFG01	TFG03	TFG05
Độ chính xác hướng	0.05 vĩ độ theo chiều	0.1 RMS vĩ độ trục	0.3 RMS vĩ độ theo chiều trượt	0.5 RMS vĩ độ trục
Chọn chính xác Roll & Pitch	0.01° RMS	0.05° RMS	-	-
Độ chính xác cao	5cm hoặc 5% (điều nào lớn hơn)
Thời gian sắp xếp	10 phút.
Tỷ lệ góc	≥ 300°/s đến ≥ 500°/s
Độ chính xác vị trí (DVL)	00,3% khoảng cách	1% khoảng cách	-	-
Độ chính xác vị trí (GNSS)	20m, 1σ
Phạm vi hoạt động	± 80°

Điện & Giao diện

Cung cấp điện	18-36V DC
Tiêu thụ năng lượng	16W
Dòng (Hai chiều)	4 x có thể cấu hình RS-232 / RS-422
Serial (Chỉ truyền)	4 x có thể cấu hình RS-232 / RS-422
Ethernet	10/100MB
Định dạng dữ liệu	NMEA 0183 / IEC 61162
Các đầu vào hỗ trợ	GNSS, EM LOG, DVL, USBL/LBL, cảm biến độ sâu

Đặc điểm vật lý

Parameter	Độ sâu 4000m	Độ sâu 6000m
Kích thước	210mm ((Φ) x 330mm ((h)	220mm ((Φ) x 330mm ((h)
Trọng lượng trong không khí	18.5kg	21.3kg
Trọng lượng trong nước	10.1kg	12kg
Vật liệu	Titanium

Thông số kỹ thuật môi trường

MTBF	100,000 giờ
Nhiệt độ hoạt động	-40°C đến +55°C
Nhiệt độ lưu trữ	-50°C đến +70°C
Tiêu chuẩn môi trường	Đáp ứng hoặc vượt quá IEC 60945
Tiêu chuẩn EMC	Đáp ứng hoặc vượt quá IEC 60945
Bảo hành	24 tháng
