Thông tin chi tiết sản phẩm:
|
Tần số truyền: | 200Hz | Chùm tia bảo hiểm: | 30 ° -140 ° (điều chỉnh trực tuyến) |
---|---|---|---|
Độ phân giải âm thanh: | 1 CENTIMET | Chùm tia: | 1,5 ° × 1,5 °, 2 ° × 1,5 ° (Tùy chọn) |
Số tia: | 512 (tối đa) | Phạm vi của âm thanh: | 0,5m-300m |
Độ sâu áp suất của đầu dò Sonar: | 50m | Tốc độ Ping tối đa: | 60Hz |
Chế độ làm việc: | Chế độ tam giác / bình đẳng | Ổn định cuộn: | ± 10 ° |
Điện áp đầu vào: | AC AC / 50Hz | Lãng phí điện năng: | 200w |
Nhiệt độ ((làm việc / lưu trữ): | Hệ thống Sonar: -2 ℃ ~ 40 ℃ / 30 ℃ ~ 55 ℃ @ Kết thúc sản phẩm: -2 ℃ ~ 30 ℃ / 30 ℃ ~ 55 ℃ | Chiều dài cáp đầu dò: | Tiêu chuẩn 15m (chiều dài khác có thể được tùy chỉnh) |
Trọng lượng / kích thước đầu dò: | 17,5kg (trên không) / 420 × 320 × 200mm (hợp kim titan) @ 12,5kg (trên không) / 340 × 320 × 200mm (h | Trọng lượng đơn vị sàn // Kích thước: | 2,5kg / 410 × 330 × 50mm |
Điểm nổi bật: | Máy phát âm vang đa luồng 200W,âm thanh độ sâu tiếng vọng 1cm,máy phát âm thanh dội âm kỹ thuật số 1cm |

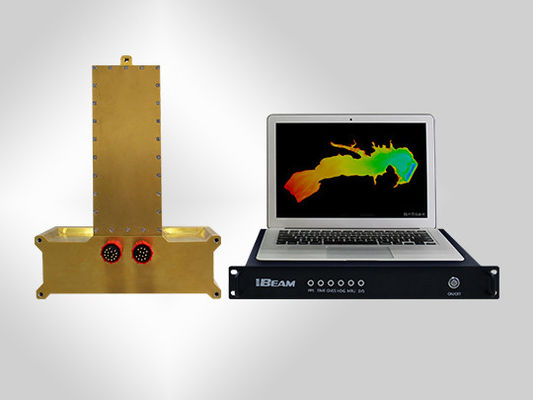

Ổn định cuộn 200W Multi Beam Echo Sounder Mật độ chùm cao và tốc độ ping Thu nhỏ
Đặc trưng
Thu nhỏ sản phẩm
Dễ dàng lắp đặt, thích hợp để lắp đặt cho các tàu nhỏ
Mật độ chùm sáng cao
Có thể chuyển đổi chế độ chùm tia tương đương và cách đều.Tối đa 512 chùm tia phù hợp cho tất cả các nhiệm vụ điều tra.
Ổn định cuộn thời gian thực
Ổn định cuộn theo thời gian thực, tối đa hóa chiều rộng quét và nâng cao hiệu quả công việc.
Tỷ lệ Ping cao
Tốc độ Ping cao cho phép đo tốc độ cao hơn, đảm bảo chất lượng dữ liệu và tiết kiệm thời gian đo.
Độ sâu của nước
Phạm vi đo sâu từ 0,5 m đến 300 m đáp ứng nhu cầu khảo sát vùng nước nông.
Yêu cầu quy chuẩn
Tuân thủ IHO S44 Super Standard và các yêu cầu của "Quy định về Khảo sát Kỹ thuật Đường thủy"
Hiển thị và điều khiển phần mềm thu nhận và điều hướng phần mềm
Hoạt động mạnh mẽ, dễ dàng, giao diện thân thiện với người dùng;phần mềm thu nhận hiển thị màu sắc trung thực, dưới chế độ xem 3D tự động đánh dấu kích thước, tọa độ và độ sâu mực nước nông nhất dưới nước
Thông số kỹ thuật
Truyền tần số | 200kHz |
Góc phủ sóng | 30 ° -140 ° (có thể điều chỉnh trực tuyến) |
Độ phân giải âm thanh | 1 centimet |
Góc chùm | 1,5 ° × 1,5 °, 2 ° × 1,5 ° (Tùy chọn) |
Số chùm | 512 (tối đa) |
Phạm vi âm thanh | 0,5m-300m |
Độ sâu áp suất của đầu dò sonar | 50m |
Tỷ lệ Ping tối đa | 60Hz |
Chế độ làm việc | Chế độ tương đương / cách đều |
Ổn định cuộn | ± 10 ° |
Điện áp đầu vào | 220V AC / 50Hz |
Lãng phí điện năng | 200W |
Nhiệt độ ((công việc / lưu trữ) | Hệ thống sonar: -2 ℃ ~ 40 ℃ / 30 ℃ ~ 55 ℃ |
Kết thúc đầu dò: -2 ℃ ~ 30 ℃ / 30 ℃ ~ 55 ℃ | |
Chiều dài cáp đầu dò | Tiêu chuẩn 15m (chiều dài khác có thể được tùy chỉnh) |
Trọng lượng / kích thước đầu dò | 17,5kg (trong không khí) / 420 × 320 × 200mm (hợp kim titan) |
12,5kg (trong không khí) / 340 × 320 × 200mm (hợp kim nhôm) | |
Bộ bài Trọng lượng // Kích thước | 2,5kg / 410 × 330 × 50mm |
