Thông tin chi tiết sản phẩm:
|
| Settling Time: | 5min | Attitude: | 0.02deg,1σ |
|---|---|---|---|
| Heading accuracy: | 0.1sec(Lat),1σ autonomous | Heave: | 5cm or 5% |
| Rotation rate: | ±400deg/s | Acceleration: | ±20g |
| Work Temperature: | -40℃~+70℃ | Storage Temperature: | -55℃~+85℃ |
| Vibration: | 0.04g²/hz@20~2000hz | Shock: | 30g@6ms,keep accuracy 50g@11ms,no damage |
| Power supply: | 18V~36V DC | Consumption: | ≤15w |
| Size(W×D×H): | 180×180×150mm | Weight: | ≤4.8kg |
| Waterproof: | IP66 | RS232/RS422 port: | 4 outputs/2 inputs |
| Ethernet port: | 4 outputs/2 inputs | Pulse port: | 2 outputs/4 inputs |
| Data formats: | NMEA0183,ASCII,BINARY | MTBF: | 80000hrs |
| Warranty: | Three yeas | ||
| Làm nổi bật: | La bàn con quay hồi chuyển con tàu 0,02deg,la bàn con quay hồi chuyển hàng hải 0 |
||

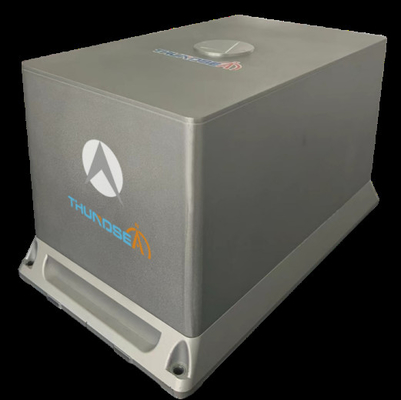

Thiết bị tham chiếu hướng và tư thế kiểu FG-800A là một la bàn con quay hồi chuyển và cảm biến chuyển động tất cả trong một, được sử dụng để đo vị trí, vận tốc, tư thế, tốc độ góc và gia tốc của tàu. Hệ thống này bao gồm ba con quay hồi chuyển sợi quang hiệu suất cao, ba gia tốc kế thạch anh và PCB xử lý điện, con quay hồi chuyển sợi quang để đo tư thế và gia tốc kế để đo gia tốc. FG-800A được thiết kế theo tiêu chuẩn quân sự và khả năng che chắn điện từ, cân bằng nhiệt và niêm phong được xem xét đầy đủ để đảm bảo hiệu suất tuyệt vời ngay cả trong điều kiện khắc nghiệt.
Tính năng
• Tự căn chỉnh ban đầu trên cơ sở tĩnh hoặc động
• Hiệu chuẩn và bù các thông số lỗi trong phạm vi nhiệt độ đầy đủ
• Giao diện cho GNSS/Odometer/DVL
• Chế độ điều hướng có thể cấu hình
• Độ chính xác tự động cao
• Độ nhô theo thời gian thực
• Tiêu chuẩn quân sự
Ứng dụng
• La bàn cho phương tiện trên biển
• Điều hướng và định vị phương tiện dưới nước
• Định vị và tìm hướng bắc cho phương tiện trên cạn
• Ổn định và điều khiển cho tàu di chuyển
• Đo tư thế
Bản vẽBản vẽ
| Hiệu suất | Thời gian thiết lập | 10 phút |
| Tư thế | 0.01 độ, 1σ | |
| Độ chính xác hướng | 0.05°,1σ tự động | |
| 0.02°, với sự hỗ trợ của GPS | ||
| Độ nhô | 5cm hoặc 5% | |
| Phạm vi đo | Tốc độ quay | ±400 độ/giây |
| Gia tốc | ±20g | |
| Môi trường làm việc | Nhiệt độ làm việc | ‐40℃~+60℃ |
| Nhiệt độ bảo quản | ‐55℃~+70℃ | |
| Độ rung | 0.04g2/hz @ 20~2000hz | |
| Sốc | 30g @ 6ms/50g @ 11ms | |
| Đặc tính điện | Nguồn điện | 18~36VDC |
| Tiêu thụ | ≤15W | |
| Kích thước (R x D x C) | 171×308×172 mm | |
| Đặc tính vật lý | Trọng lượng | ≤6.8kg |
| Chống nước | IP 65 | |
| Giao diện | Cổng RS232/RS422 | 2 đầu ra/4 đầu vào |
| Cổng Ethernet | 1 đầu vào | |
| Cổng CAN | 2 đầu ra | |
| Định dạng dữ liệu | NMEA 0183, ASCII, NHỊ PHÂN | |
| Độ tin cậy | MTBF | 80000 giờ |
| Bảo hành | 3 năm |
